溜溜问答 > 平面设计 > CAD问答 > CAD如何标注垂直度？
kiss mayue
kiss mayue
邀请你来回答
1130人阅读 2020-08-31

CAD如何标注垂直度？

我要回答
2个回答

CAD如何标注垂直度？

就在标注样式里点出来这个，就可以啦，希望能帮到你吧。

查看全部
2020-08-31
赞 回复 采纳

方法如下：

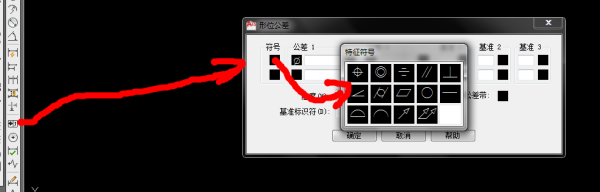

在CAD工具栏点击 标注--公差（弹出下拉菜单时选择公差选项）

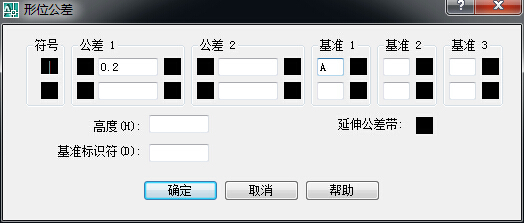

弹出形位公差窗口时在符号栏选择（特征符号）垂直度符号--输入公差值--选择基准--点击确定

CAD如何标注垂直度？

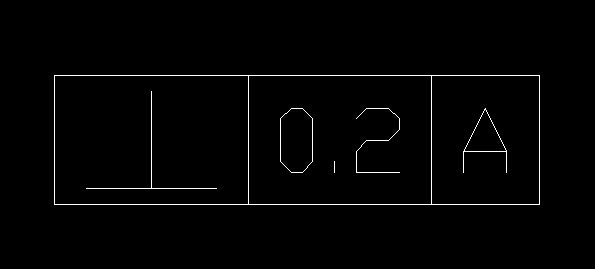

3.完成上面两步，结果便出来了。

如下图：

CAD如何标注垂直度？

查看全部
2020-08-31
赞 回复 采纳

相关问题

CAD垂直度如何标注？
共2条回答 >
胡半仙： 查看图片
赞 回复
CAD垂直度怎么标注？
共2条回答 >
嘻。： 查看图片
赞 回复
CAD怎么标注垂直度？
共2条回答 >
⊙_⊙： 方法如下：在CAD工具栏点击标注--公差（弹出下拉菜单时选择公差选项）弹出形位公差窗口时在符号栏选择（特征符号）垂直度符号--输入公差值--选择基准--点击确定3.完成上面两步，结果便出来了。如下图：
赞 回复
CAD怎么标注平面度和垂直度？
共2条回答 >
累 ！： cad标注平面度和垂直度的方法步骤在cad制图的过程中，当然少不了CAD线条的标注啦！那么我们该如何在CAD中进行快速标注呢？具体操作方法如下：在软件命令区域输入命令”D+Enter”，会弹出“标注样式管理器”对话框窗口。在标注样式管理器窗口中，选择“新建”一个新的标注样式，新的标注样式名称命名为“CopyofSTANDARD”。①可以看到窗口中“线条”界面下有“尺寸线”及“延长线”的样式选项，可以根据自己的绘图习惯选择设置。②可以看到窗口中“箭头”界面下，有“箭头”“刻度线”“中心标记”等样式....
赞 回复
CAD怎么标注平行度垂直度符号？
共2条回答 >
铭匠裝饰装修设计13721861791： 打开CAD图纸，点击工具栏里的“符号标注”图标（带有一个三角尺的图标），在弹窗中选择“形位公差符号”，在选择“平面度”符号（一个平行四边形的图标），点击后输入公差数和基准，选择“垂直度”符号（两条互相垂直的短线图标），点击后输入公差数和基准，平面度和垂直度就标注好了。
赞 (15) 回复
