溜溜问答 > 平面设计 > CAD问答 > 接线盒在CAD图纸上用什么表示？
流逝的夏天
流逝的夏天
邀请你来回答
1426人阅读 2021-08-13

接线盒在CAD图纸上用什么表示？

电气接线盒 完全不懂是要自己画还是系统自动生成，还是怎么回事？
我要回答
2个回答

肯定是自己画啊接线盒有按钮接线盒，画个矩形里面再画个圆关键是一知道里面这个圆是32的还是2十几的

查看全部
2021-08-13
赞 (2) 回复 采纳

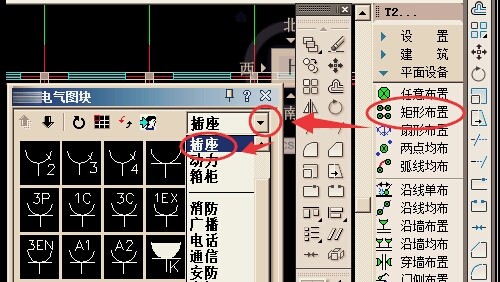

1、打开CAD的相关窗口，直接在图示位置点击矩形设置并选择插座。

接线盒在CAD图纸上用什么表示？

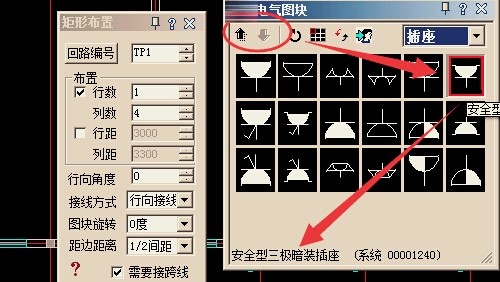

2、这个时候如果没问题，就根据实际情况选择其中的类型。

接线盒在CAD图纸上用什么表示？

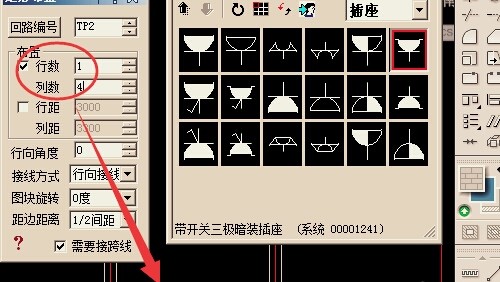

3、下一步，需要通过布置行数和列数进行点击确定。

接线盒在CAD图纸上用什么表示？

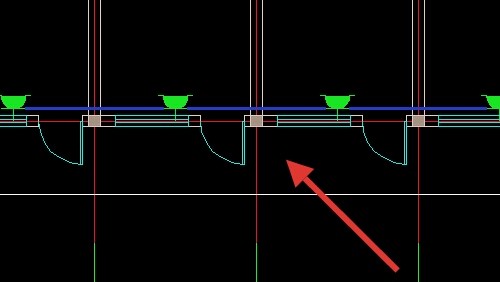

4、这样一来会得到对应的效果图，即可实现接线盒在图纸上的表示了。

接线盒在CAD图纸上用什么表示？

查看全部
2021-08-13
赞 (4) 回复 采纳

相关问题

CAD防爆接线盒咋画？
共4条回答 >
别这样 ™： 和普通的一样，加个ex字样就可以。　　计算机辅助设计(CAD-computerAIdeddesign)指利用计算机及其图形设备帮助设计人员进行设计工作。在设计中通常要用计算机对不同方案进行大量的计算、分析和比较，以决定最优方案；各种设计信息，不论是数字的、文字的或图形的，都能存放在计算机的内存或外存里，并能快速地检索；设计人员通常用草图开始设计，将草图变为工作图的繁重工作可以交给计算机完成；由计算机自动产生的设计结果，可以快速作出图形，使设计人员及时对设计作出判断和修改；利用计算机可以进行与图形....
赞 (1) 回复
CAD图纸上水田用什么表示？
共1条回答 >
玉： 用这个符号↓表示，但你要先做成一个块，才好用，最好找一个绘图的软件来做较方便，如Cass
赞 (5) 回复
CAD接线盒怎么表示？
共1条回答 >
｀付宇光是早睡早起的好先生。： 可以采用普通插座，然后在插座旁边标明TD，然后在图例中说明TD为网线插座就可以。用TD或者TO来标识。
赞 (24) 回复
CAD86接线盒怎么表示？
共1条回答 >
文 风 淡 雅： cad图纸中接线盒用TD表示
赞 (17) 回复
86接线盒接线方式CAD大样图
共0条回答 >
