CAD如何画断面图A？

我要回答
1个回答

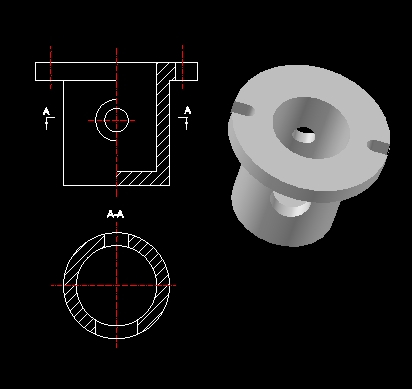

你是希望画出a-a断面图吗,按你这个图,是画不出来的,因为图上无标注尺寸,不知是主体是那方是圆,中间那个小圆,可以理解为小孔,也可理解为其它,还有那半个圆,也是无法理解.也许可以是突台,但也不知尺寸,也许是比小圆稍大一些的孔.

所以无法画出,若真希望知道a-a断面图怎样画,请把图上的相关尺寸进行标注.假定它们都是圆的,a-a断面如图

CAD如何画断面图a？

查看全部
2020-08-31
赞 回复 采纳

相关问题

CAD断面图如何画？
共2条回答 >
^ziyAň： 你可以镜像啊。镜像mirror作用:绘制成轴对称的图形。操作方法:弹出modify工具栏;激活mirror工具按钮;选取所要镜像的图元(object);选取镜像线第一点;选取镜像线第二点;按回车键。1、选择命令2、选择图形，镜像复制。设置单位：格式->单位…->拖放比例->毫米
赞 回复
路基CAD断面图如何画？
共2条回答 >
佑： 你是在做设计吗？现在都是用道路CAD软件（如纬地、海地、鸿业、eiCAD等等），输入必须的基础资料数据、设计数据，进行必要的设置后，用数据驱动软件自动给你绘制处道路的横断面设计图。当然直接用CAD也可以画，只是速度慢、效率低、易出错而已，会用到CAD的直线、多段线、文字、标注、表格等命令和工具，1、绘制自然地面线；2、计算确定设计标高；3、绘制有横坡的设计断面线；4、绘制放坡线（设计地面线）和边沟等，放坡线与自然地面线相交；5、文字标注必要的高程、横坡、构造物等内容；6、计算填挖高度和面积，左右....
赞 回复
CAD道路断面图如何画，CAD道路断面图如何画知识？
共2条回答 >
胡半仙： 我给你CAD道路断面分析破解版，支持任何电脑系统，永不过期，带有破解补丁
赞 回复
CAD如何画断面图？
共1条回答 >
土豪中的战斗豪： 很高兴为你解答：可以使用pl命令一次完成。希望能帮到你
赞 回复
CAD如何画挡墙断面图？
共1条回答 >
ᠪᠠᠶᠠᠰᠬᠣᠯᠠᠩ： 点地物编揖命令中选出挡墙符号绘制即可。
赞 (3) 回复
