溜溜问答 > 平面设计 > CAD问答 > CAD三维图如何转二维图？
kiss mayue
kiss mayue
邀请你来回答
313人阅读 2020-08-28

CAD三维图如何转二维图？

我要回答
2个回答

1.首先把工作环境(workspace)切换到3D建模模式。

2.然后选在基点图标里的从模型空间, 或者输入命令viewbase选择m。

3.然后根据命令的提示， 选择所要生成视图的模型，选择模型所要去的布局（layout），就会到相应的布局页面。

4.点击确定前视图， 俯视图，左视图和轴测图的位置， 然后回车。就可以看到自动生成好了三视图。

查看全部
2020-08-28
赞 回复 采纳

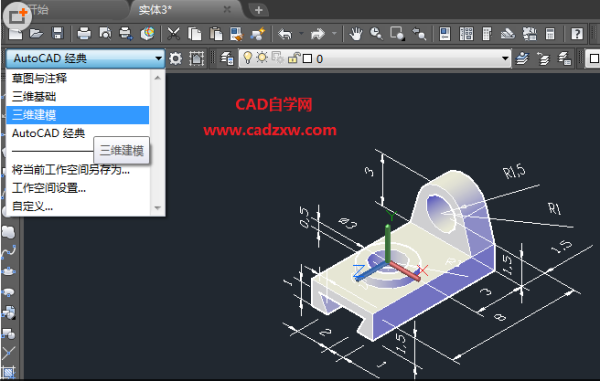

1.首先把工作环境(workspace)切换到3D建模模式。

CAD三维图如何转二维图？

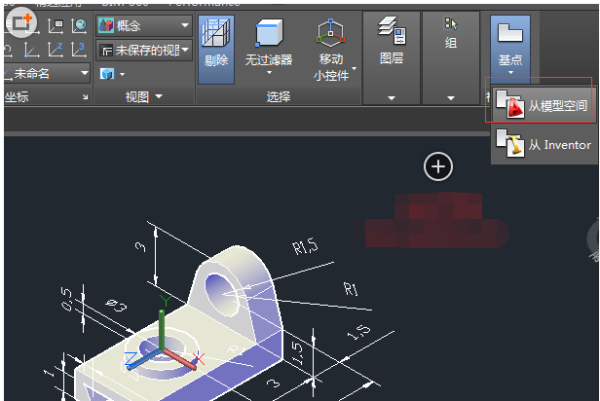

2.然后选在基点图标里的从模型空间, 或者输入命令viewbase选择m。

CAD三维图如何转二维图？

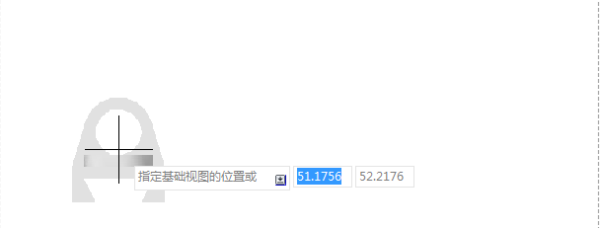

3.然后根据命令的提示， 选择所要生成视图的模型，选择模型所要去的布局（layout），就会到相应的布局页面。

CAD三维图如何转二维图？

4.点击确定前视图， 俯视图，左视图和轴测图的位置， 然后回车。就可以看到自动生成好了三视图。

CAD三维图如何转二维图？

查看全部
2020-08-28
赞 回复 采纳
