溜溜问答 > 平面设计 > CAD问答 > CAD中计算不规则图形的面积如何计算？比如一个奇形怪状的水池。
kiss mayue
kiss mayue
邀请你来回答
207人阅读 2020-08-28

CAD中计算不规则图形的面积如何计算？比如一个奇形怪状的水池。

我要回答
2个回答

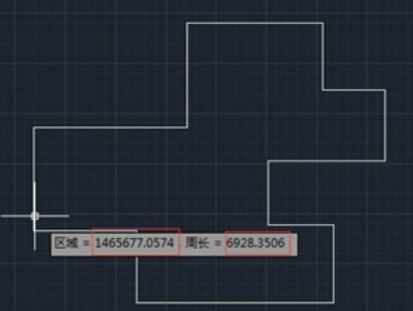

输入命令area，选中对象，得出面积。

area是求面积的，输入命令回车，然后它会有提示，o是选择对象，然后你输入o回车，选择对象，回车就可以啦。

CAD中计算不规则图形的面积如何计算？比如一个奇形怪状的水池。

查看全部
2020-08-28
赞 回复 采纳

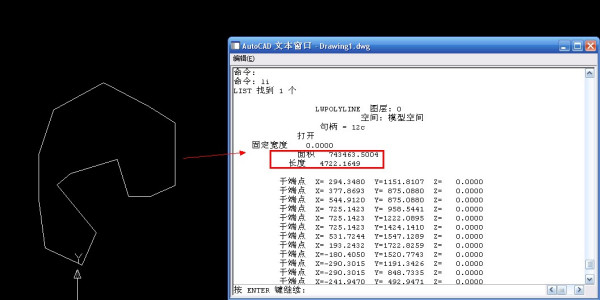

1、用多段线（命令：pl）描出图形边界，闭合后选中刚画的多段线，输入li，回车，就可以在弹出的窗口看到所围成图形的面积和周长。如图为例。

2、你如果不想描，可以把原有的线变成多段线，命令pe，然后输入m（可选多条），然后框选那个不规则图形，回车，命令行会提示是否变为多段线？，输入y，回车，输入j（合并），合并模式选b（两者都），模糊距离不用改（为0）。合并这步可以多做几次，直到把图形边界的线合并成一条闭合的多段线为止，然后还是用li命令计算围合部分的面积。

如果弄不成可以hi我~

CAD中计算不规则图形的面积如何计算？比如一个奇形怪状的水池。

查看全部
2020-08-28
赞 回复 采纳
