如何用CAD画出图中的圆弧?

我要回答
2个回答

1、打开电脑上CAD软件,新建文件并保存。
如何在CAD中画出一段圆弧?

2、在默认工具栏下找到圆弧按钮。
如何在CAD中画出一段圆弧?

3、首先来看三点创建圆弧,随意找到三点点击查看效果,注意三点不要在同一直线上。
如何在CAD中画出一段圆弧?

4、我们可以固定起点和圆心来创建圆弧。
如何在CAD中画出一段圆弧?
如何在CAD中画出一段圆弧?

查看全部
2020-08-28
回复 采纳

如何用CAD画出图中的圆弧?

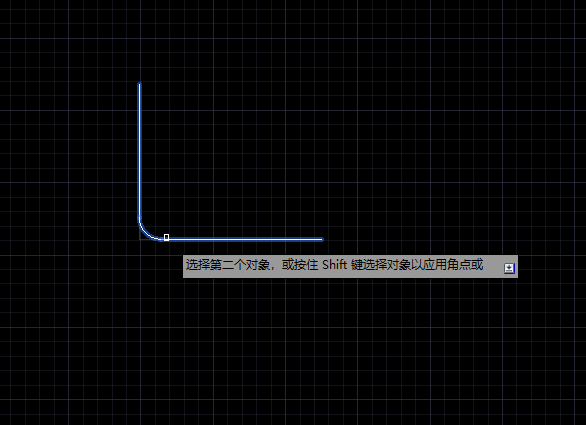

用倒圆角命令,输入半径1(自定义),分别选两个直角边

查看全部
2020-08-28
回复 采纳
