CAD画锥度线如何画？

　　在CAD里画锥度线需要用到”对象捕捉“中的捕捉”平行线“功能，方法具体如下：

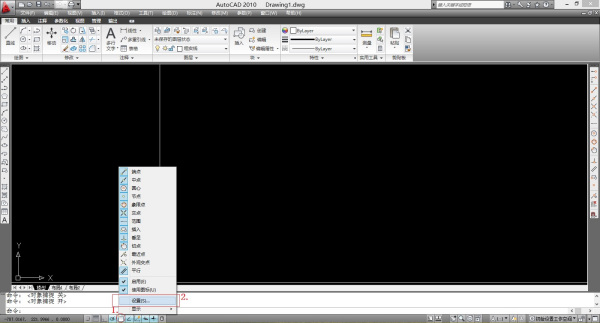

　　第一步：新建或打开CAD文档，如图，移动鼠标至状态栏”对象捕捉“按钮-右键，单击”设置“，打开”草图设置“对话框。

　　第二步：勾选”启用对象捕捉“和”平行线“，单击确定按钮。

　　第三步：绘制如图所示的辅助线，再绘制锥度线，捕捉起点，然后在辅助线上标记”平行线“捕捉。

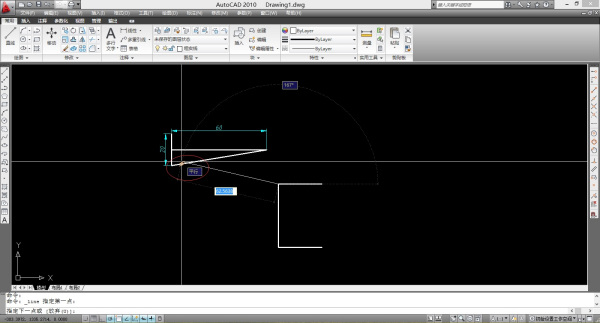

　　第四步：移动鼠标至合适位置，如图，点亮捕捉”平行线“标记，单击左键确定锥度线终点。

　　关于锥度，说明如下：

锥度线画法同斜度线，画一半，另一半镜像即可，首先找到斜度线上一点，然后以该点按斜度比作直角边，连接两直角边得斜度线，延长斜度线。

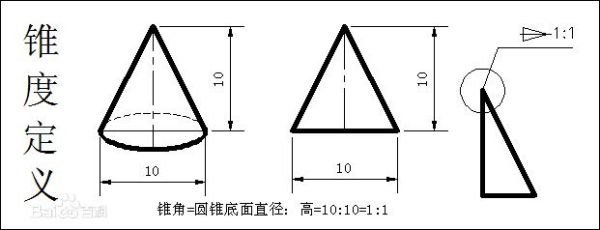

锥度指零件表面的锥形程度，其大小为圆锥体的底圆直径与圆锥高度之比，如果是圆台，是底圆直径之差与圆锥高度之比。具体步骤如下：

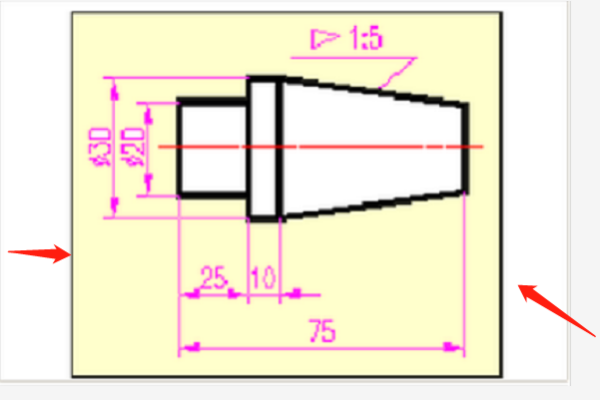

1、如图画出下面的锥度1：5。

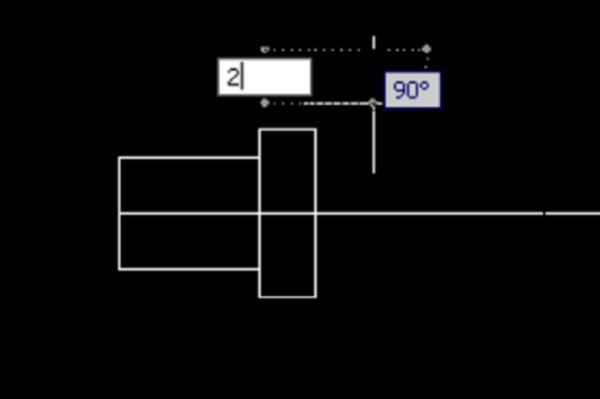

2、先画左边部分轴径。

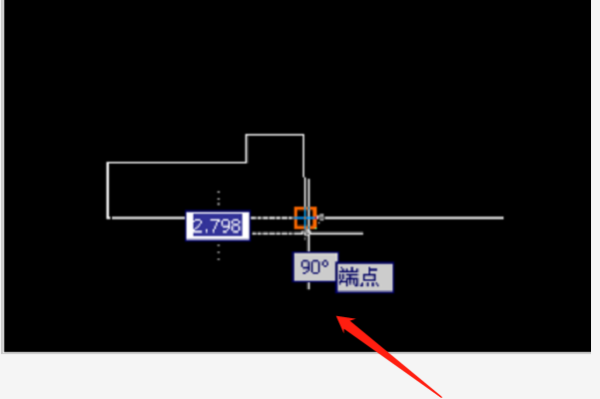

3、锥度1:5，按照上面斜度画法画出1:10，再移动到轴径30的端，此时锥度线就画好了。
