CAD两圆相切如何画？

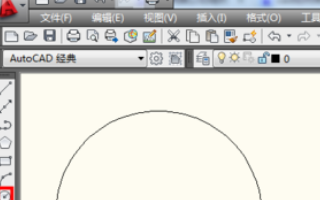

1、CAD两圆公切线画法很简单，首先小编使用CAD圆工具画出两个圆。

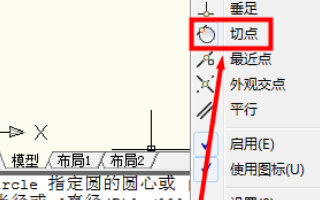

2、右键单击CAD对象捕捉，打开CAD切点捕捉，同时最好关掉其它捕捉。

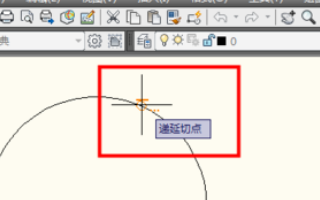

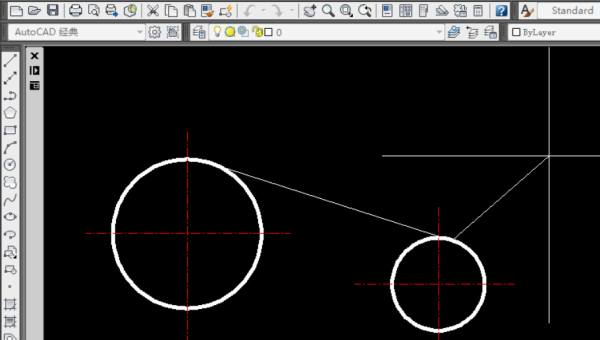

3、选择CAD直线工具，光标放在圆上就会出现切点捕捉，点击鼠标确认第一点。（要在另一个圆的一侧点击）

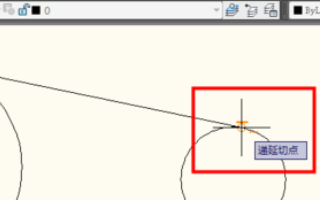

4、在另一个圆上面点击切点。

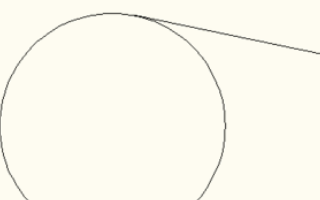

5、此时CAD两圆公切线画法就介绍完了，方法还是很简单的，大家跟着步骤做一遍就会了。

材料/工具：CAD

1、首先画2个圆，或者之前设计好的圆。

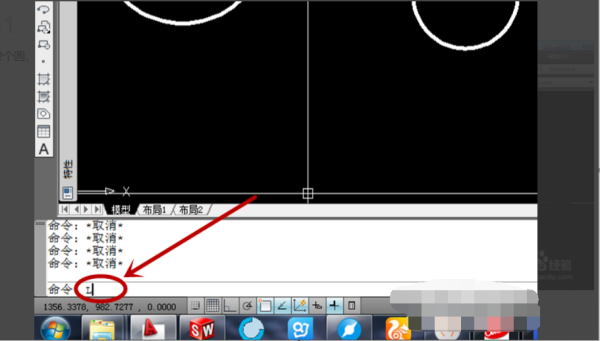

2、选择直线命令，在最下方的命令输入框内输入“l”然后按键盘上的回车键（enter）

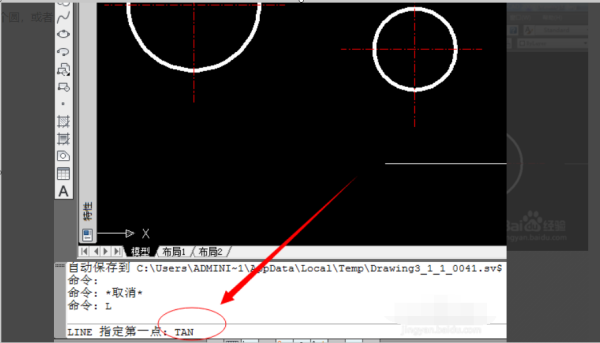

3、在下方命令框中 “指定第一点：”后面输入tan，然后按键盘上的回车键（enter）

4、用鼠标放在第一个圆需要的公切线的大致位置（此位置的附近都可以）然后点击。

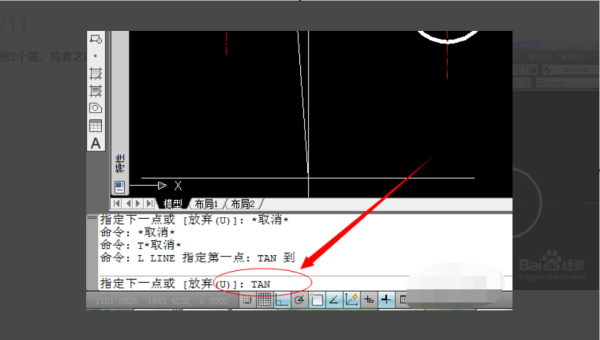

5、然后命令框中就会出现”指定下一点或（放弃（u））：“在后面输入tan，然后按键盘上的回车键（enter）

6、用鼠标放在第二个圆需要的公切线的大致位置（此位置的附近都可以）然后点击。

7、然后点击键盘上的“esc”退出键，

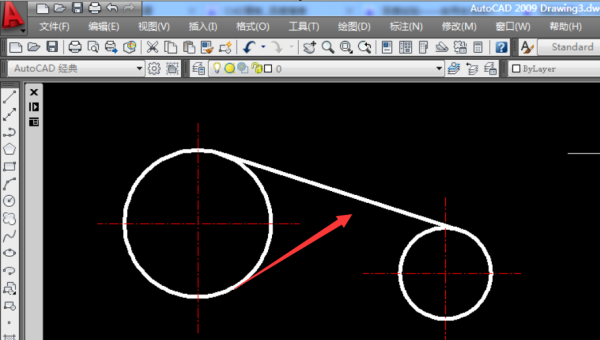

8、这样公切线就好了。
