UG三维图如何转CAD二图？

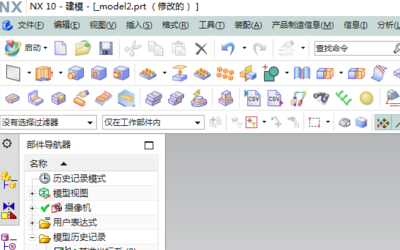

1、先打开UG软件。

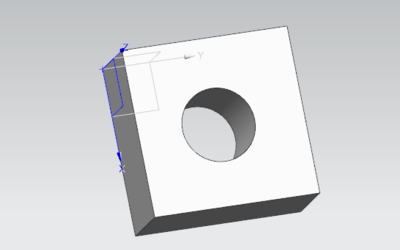

2、随意绘制一个实体模型，这里以图中长方体为例。

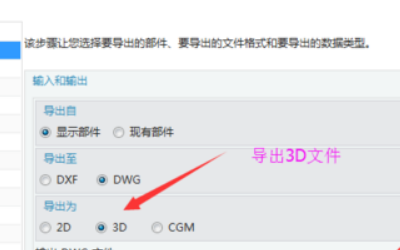

3、点击文件/导出/CAD dxf/DWg，如图，选择导出为3D文件，指定文件存放目录。

4、设置好要导出的CAD版本。

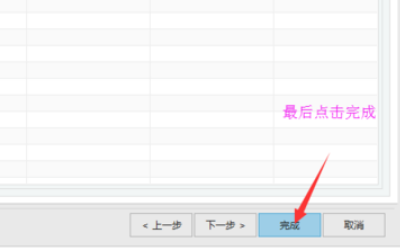

5、最后点击“完成”。

6、打开CAD软件。

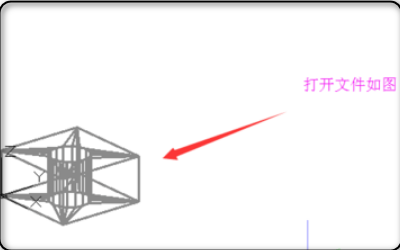

7、打开刚刚导出的图形，默认为线框显示，UG三维图转CAD完成。

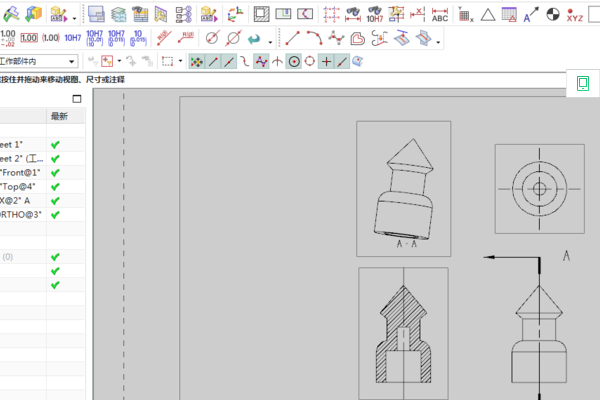

1、首先我们打开电脑里的UG软件进入主界面，在UG内新建一个制图文件。

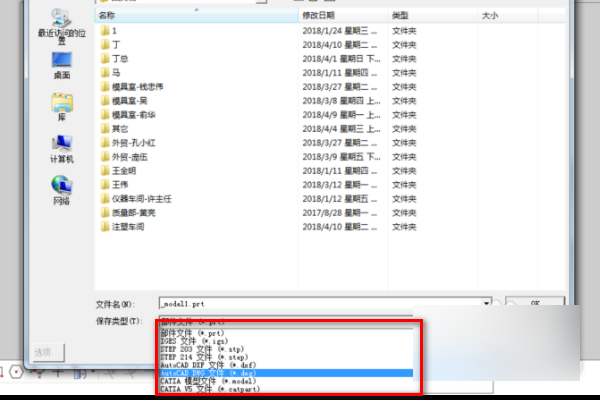

2、先介绍一下错误的方法：直接另存为CAD dxf/DWg文件。这种方法导出的二维图就不可编辑。

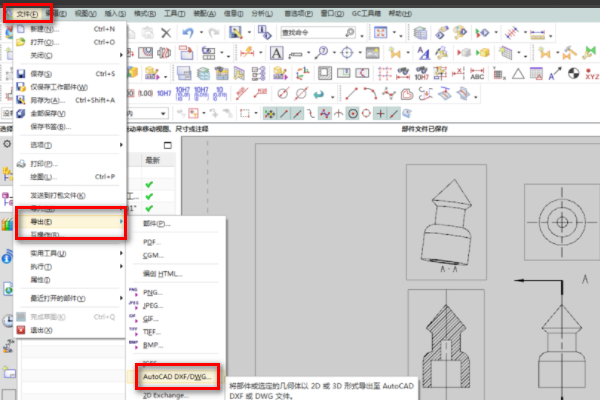

3、正确方法是点击界面上方文件选项目录下的导出选项，再点击CAD dxf/DWg选项 。

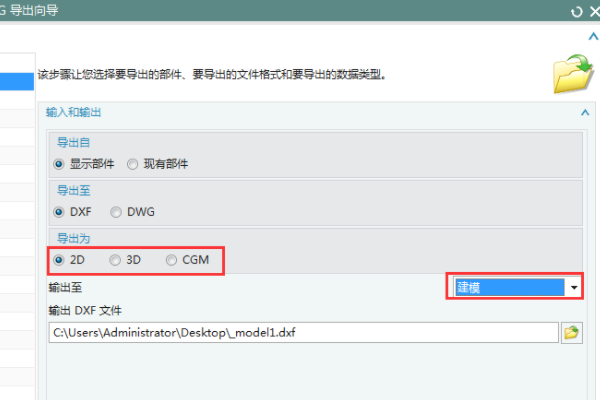

4、在弹出的导出向导进行设置，其中“导出至”自选dxf或DWg格式，保存位置自定，重要的是“导出为”设置成“2d”，“输出至”设置为“建模”。“下一步”后的设置保持默认就可，可以直接点击完成。

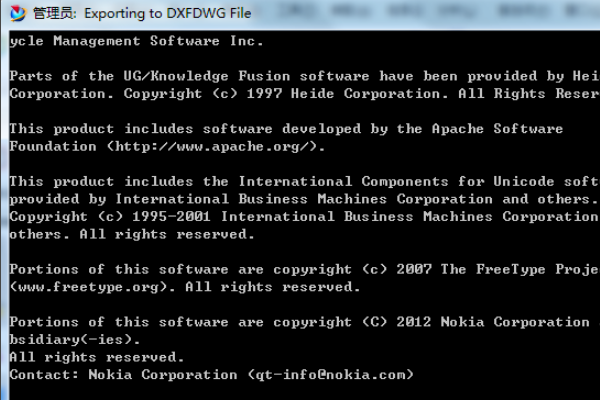

5、如果导出时，停留在这个cmd界面，说明同保存路径下已有同名文件，需要删除原有文件、改名或更改导出的格式。

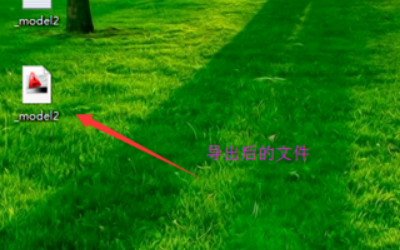

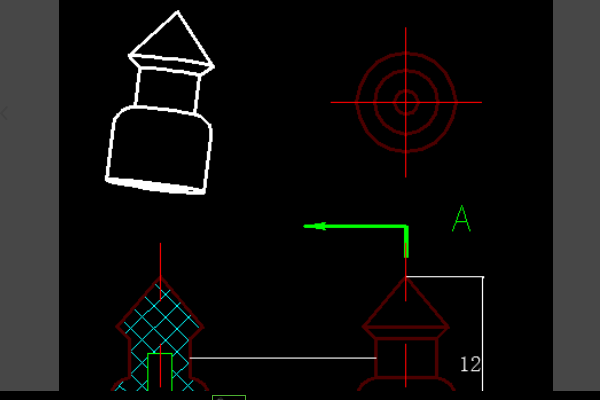

6、导出成功时，cmd界面会出现后自动关闭。在保存路径找到文件，用CAD打开就会发现可编辑。
