溜溜问答 > 平面设计 > CAD问答 > CAD平面图中如何画卷帘门？
kiss mayue
kiss mayue
邀请你来回答
3162人阅读 2020-08-28

CAD平面图中如何画卷帘门？

我要回答
2个回答

1.d、e、g表示什么意思？——轴线号，同平面图中对应，确定此楼梯位置。圈里面是轴号表示方法。
2.7.950 和9.600有三角符号的是什么意思？——标高，相对于正负零，确定纵向高度。三角符号是标高表示方法，
3.楼梯箭头表示是什么意思？——表示人流方向，箭头尾部有“上”“下”两种，是指上楼或者下楼，
4.楼梯该画多少条线才是标注？——这个是由规范规定的，在规范个范围内先由层高确定踏步高，在确定踏步数，然后确定画几条线，平台宽度规范确定。
5.点画线的作用是什么？——轴线，所有图中此种点画线都是轴线，也就是基准线，用来确定各个构件的位置。如门窗，墙体...
6.多段线绘制墙壁如何设计厚度？——全局宽度为0，偏移出厚度，厚度根据规范和材料自己定。

有问题hi我！

查看全部
2020-08-28
赞 回复 采纳

CAD平面图中如何画卷帘门？

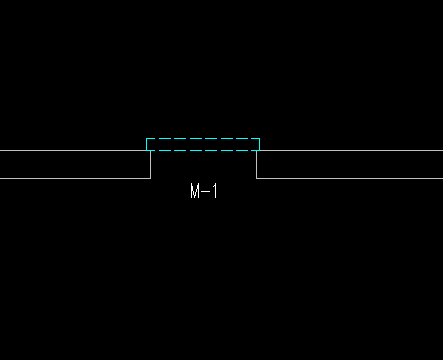

这是防火卷帘门平面 画建筑图 建议用天正建筑 比较快 都是现成的

查看全部
2020-08-28
赞 回复 采纳

相关问题

车库卷帘门在建筑平面图中画法
共2条回答 >
Together： 车库卷帘门在建筑平面图中画法，如图所示：这几种表示方式都可以，一般就是双虚线。卷帘门在平面图中用虚线或实线加文字（一般为红色）或代号标注（字母“fjl”表示）。用代号标注：gfj（钢质防火卷帘）、fjm（防火卷帘门）、fjm(w)(无机防火卷帘门）、tfjm(特级防火卷帘门）等，说清楚就行，但最好去看一下国标《防火卷帘》（14102-2005），把代号方法弄清楚就最准确了。扩展资料卷帘门是以多关节活动的门片串联在一起，在固定的滑道内，以门上方卷轴为中心转动上下的门。卷帘门通常被广泛运用于店铺。卷....
赞 回复
车库卷帘门在建筑平面图中画法？
共2条回答 >
鹤壁-卢婷13346807050： 车库卷帘门在建筑平面图中画法，如图所示：这几种表示方式都可以，一般就是双虚线。卷帘门在平面图中用虚线或实线加文字（一般为红色）或代号标注（字母“fjl”表示）。用代号标注：gfj（钢质防火卷帘）、fjm（防火卷帘门）、fjm(w)(无机防火卷帘门）、tfjm(特级防火卷帘门）等，说清楚就行，但最好去看一下国标《防火卷帘》（14102-2005），把代号方法弄清楚就最准确了。
赞 回复
CAD平面图中怎么画卷帘门？
共2条回答 >
Mr.wang： 1.d、e、g表示什么意思？——轴线号，同平面图中对应，确定此楼梯位置。圈里面是轴号表示方法。2.7.950和9.600有三角符号的是什么意思？——标高，相对于正负零，确定纵向高度。三角符号是标高表示方法，3.楼梯箭头表示是什么意思？——表示人流方向，箭头尾部有“上”“下”两种，是指上楼或者下楼，4.楼梯该画多少条线才是标注？——这个是由规范规定的，在规范个范围内先由层高确定踏步高，在确定踏步数，然后确定画几条线，平台宽度规范确定。5.点画线的作用是什么？——轴线，所有图中此种点画线都是轴线，也....
赞 回复
防火卷帘门在平面图中怎么表示？
共2条回答 >
柚子： 防火卷帘门在平面图中用虚线或实线加文字（一般为红色）或代号标注（字母“fjl”表示）。　　电子版图纸与纸质图纸看法是一样的，找防火卷帘首先找楼梯，楼梯四周画虚线的表示防火卷帘，立柱与立柱之间表示一樘防火卷帘、再找防火分区例如：防火第一分区与第二防火分区之间的虚线表示防火卷帘（有的在虚线旁边写有防火卷帘字样或用字母“fjl”表示）。
赞 回复
在建筑平面图中 卷帘门用什么表示？
共2条回答 >
(勋)沐浴人生： 卷帘门在图纸上，一般用一条实线横杠，再加一条与之平行的虚线横杠即可。卷帘门主要由门体、驱动器、控制系统构成。门体采用优质不锈钢及铝合金专用型材制作，采用平行四边形原理铰接，伸缩灵活行程大。驱动器采用特种电机驱动，蜗杆蜗轮减速，并设有手动离合器，停电时可手动启闭，控制系统有控制板，按钮开关。
赞 回复
