CAD中剖面符号如何绘制？

请参照以下步骤在CAD中绘制剖面符号。

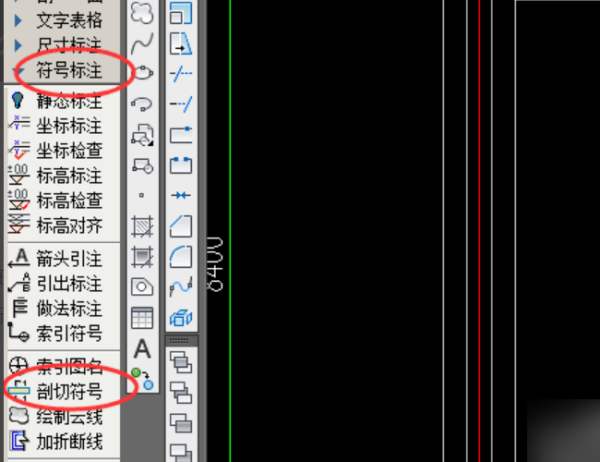

1、首先在电脑上打开一个目标图形，然后依次点击软件界面左侧工具菜单中的【符号标注/剖切符号】选项。

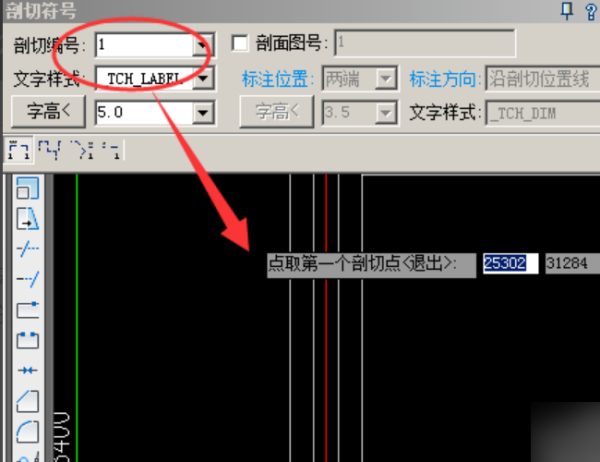

2、然后在出现的对话框中设置编号，接着在图形中需要设置符号的位置点击。

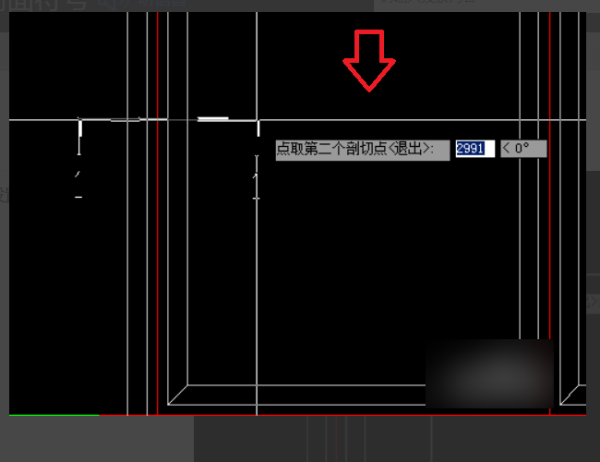

3、点击之后，然后再在图形上选择设置符号的第二点。

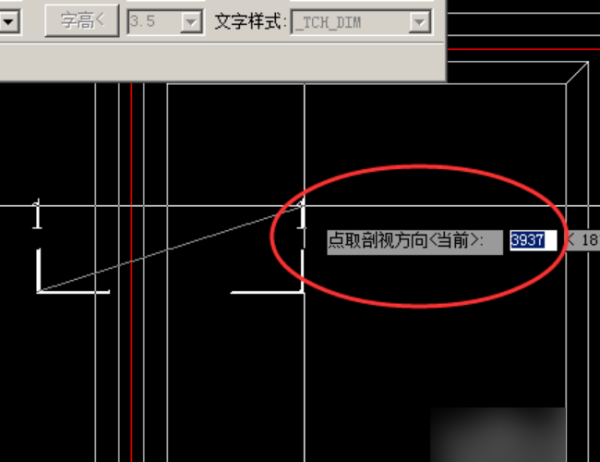

4、符号的位置设置好后，再移动鼠标来设置符号的方向，点击鼠标左键确定。

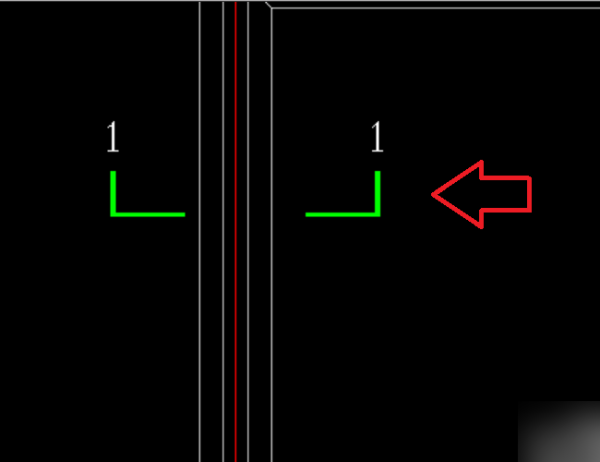

5、完成以上设置后，即可在CAD软件中绘制剖面符号。

1、CAD没有自带剖面符号的绘制功能，可以使用变向的方法操作。

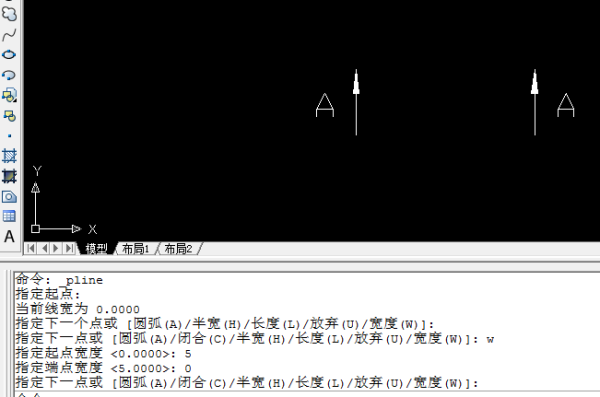

2、使用多段线，通过修改多段线的宽带，然后绘制两个箭头，在箭头的旁边写上字符。

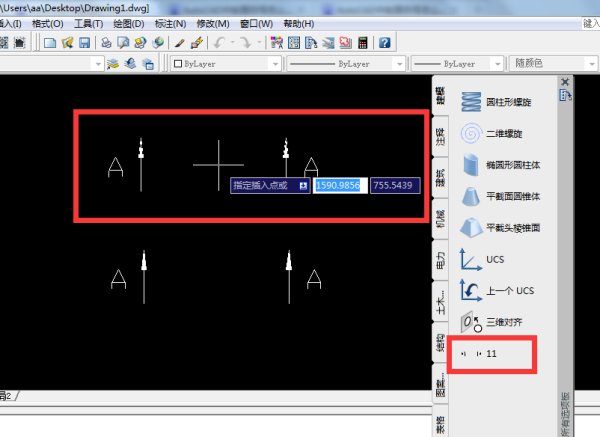

3、然后把这个符号做成一个符号，添加到工具选项板里面，需要的时候直接调用出来即可，如果比例不合适，可以再对图块做调整。

4、也可以安装针对自己专业的设计软件，里面会包好剖切符号这样的标注。
