如何能够将CAD图纸简单的转换到pkpm模型中？

1)在CAD工具栏中点加载应用程序加载PKPM\cfg\tchDWg.arx（2000）,加载后应该会出现一条PKPM的工具栏,工具栏中的第三项即为将DWg文件转换为PKPM模型文件,点第三项会出现一对话框，点取相应的轴线层，墙层，柱层等，即可,此时可将标准层一个一个地进转换.
2)转换后，打开PKPM进入开始在CAD中所设PKPM工作目录，按tab健查找文件名；
3)进入后便可看到相应的模型，此时可能会发现，各标准层并不在同一位置上，所以应进行调整,方法如下:找到一个参考点,如绝对坐标(0,0)，先在一标准层上运行画轴线命令l,输入!0,0,即找到坐标原点，然后在模型中找一个有代表性的点将模型移过去对齐，其余各层同样用此方法，检查一下，模型应该是对齐了．

如果你还是在PKPM里一根线一根线的建模，那明显你已经落伍了,个人认为最快的的方法是用PKPM从CAD中导入模型,以Winxp、PKPM2005、天正2004、CAD2004（所用的软件）为例,具体介绍如下哦:1),在CAD工具栏中点加载应用程序加载PKPM\cfg\tchDWg.arx（2000）,加载后应该会出现一条PKPM的工具栏,工具栏中的第三项即为将DWg文件转换为PKPM模型文件,点第三项会出现一对话框，点取相应的轴线层，墙层，柱层等，即可,此时可将标准层一个一个地进转换.2)转换后，打开PKPM进入开始在CAD中所设PKPM工作目录，按tab健查找文件名,没改的话就是aa.jwn拉.3)进入后便可看到相应的模型，此时你可能会发现，各标准层并不在同一位置上，所以你应进行调整,方法如下:找到一个参考点,如绝对坐标(0,0)，先在一标准层上运行画轴线命令l,输入!0,0,即找到坐标原点，然后在模型中找一个有代表性的点将模型移过去对齐，其余各层同样用此方法，检查一下，模型应该是对齐了．对于高版本，其实也差不多，只不过没有那个工具条，但是有个转换菜单可以实现，按部就班选择点取轴线点取柱点取墙，然后转换为建筑结构模型就可.进入模型，即可根据建筑图进行细部调整，一般模型到最后会出现以下情况，可分别进行处理:1，结点间距少于最小间距，此时有三种方法去掉此信息，1),将最小结点距离调大，在网络生成中结点距离中可进行调动,一般调动不要超过300.2)强制进行结点合并，即将少于最小距离的点移到同一位置，在网络生成中结点对齐中系统自动生成,此时后果是可能出现折梁，根据情况看合不合适拉.3),将不对齐的结点手工对齐．希望大家能学会哦，写的好象蛮复杂其实很简单的，只要认真实验一次基本就可以搞顶拉！建筑轴线直接导入PKPM的方法通常我们在PKPM建模中要导入建筑图的轴线，其方法一般如下：1.打开自己所要导入的建筑图2.分离出“轴线”图层，然后建立新的图层“PKPM_axis”3.将“轴线”转化至图层“PKPM_axis”4.打开“工具”之“加载应用程序”，加载““c:\PKPM\cfg\tchDWg2000.arx”5.CAD菜单之“转换”之“仅转换为建筑模型数据

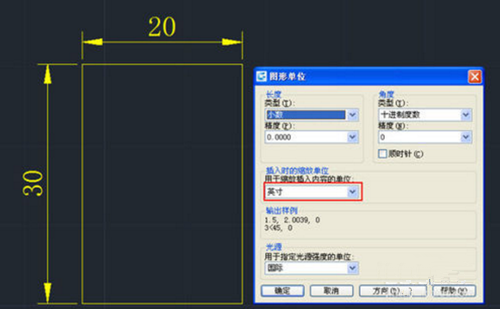

1、要解决问题其实很简单，假设图纸是按英寸绘制的，缩放单位已经设置成了英寸，如下图所示

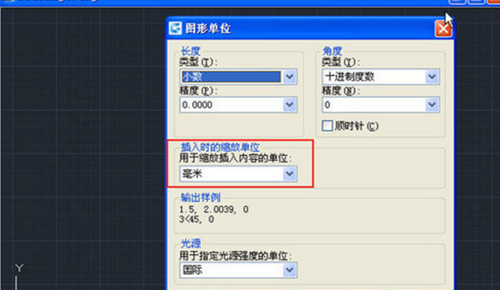

2、需要开一张空图，将缩放单位设置为毫米，如下图所示

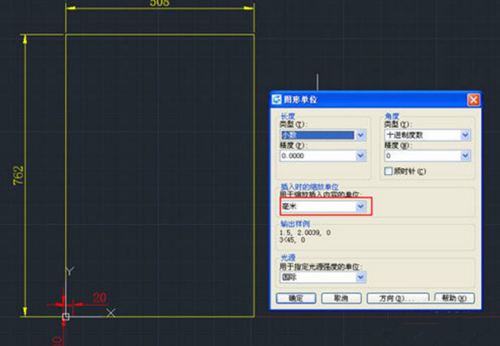

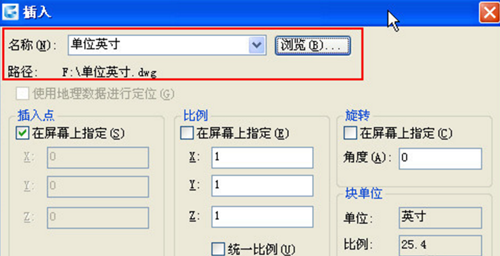

3、输入i命令插入图块，浏览到要转换的图纸，将图纸作为图块插入进来

4、假设我们知道某张图纸是用英寸绘制的，但这张图纸并没有设置缩放单位，也就是缩放单位的设置是无单位，我们可以开一张新图，也不用设置单位，我们只需在选项（op）对话框的“用户系统配置”选项卡中设置插入比例，而不需要修改原图的设置，如下图所示
