溜溜问答 > 平面设计 > CAD问答 > CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?
流逝的夏天
流逝的夏天
邀请你来回答
757人阅读 2021-08-04

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

我要回答
4个回答

全局宽度用的不多,具体的区别说不清楚,打印效果个人认为可以从两方面入手:一就是你在进入打印对话框之前已经在图纸中设置好了线型和线宽,然后直接打印,那么出来的效果就是按照你设置的效果来的;二就是你在打印对话框右上角进入打印样式管理器,在里面按颜色,按类别自己定义线宽,线型,以及打印出来的明暗效果等等,这样初始比较麻烦,但设置好以后会比较方便,,本人对打印的技巧掌握也不精通,若有不当,希望谅解哈!

查看全部
2021-08-04
(9) 回复 采纳

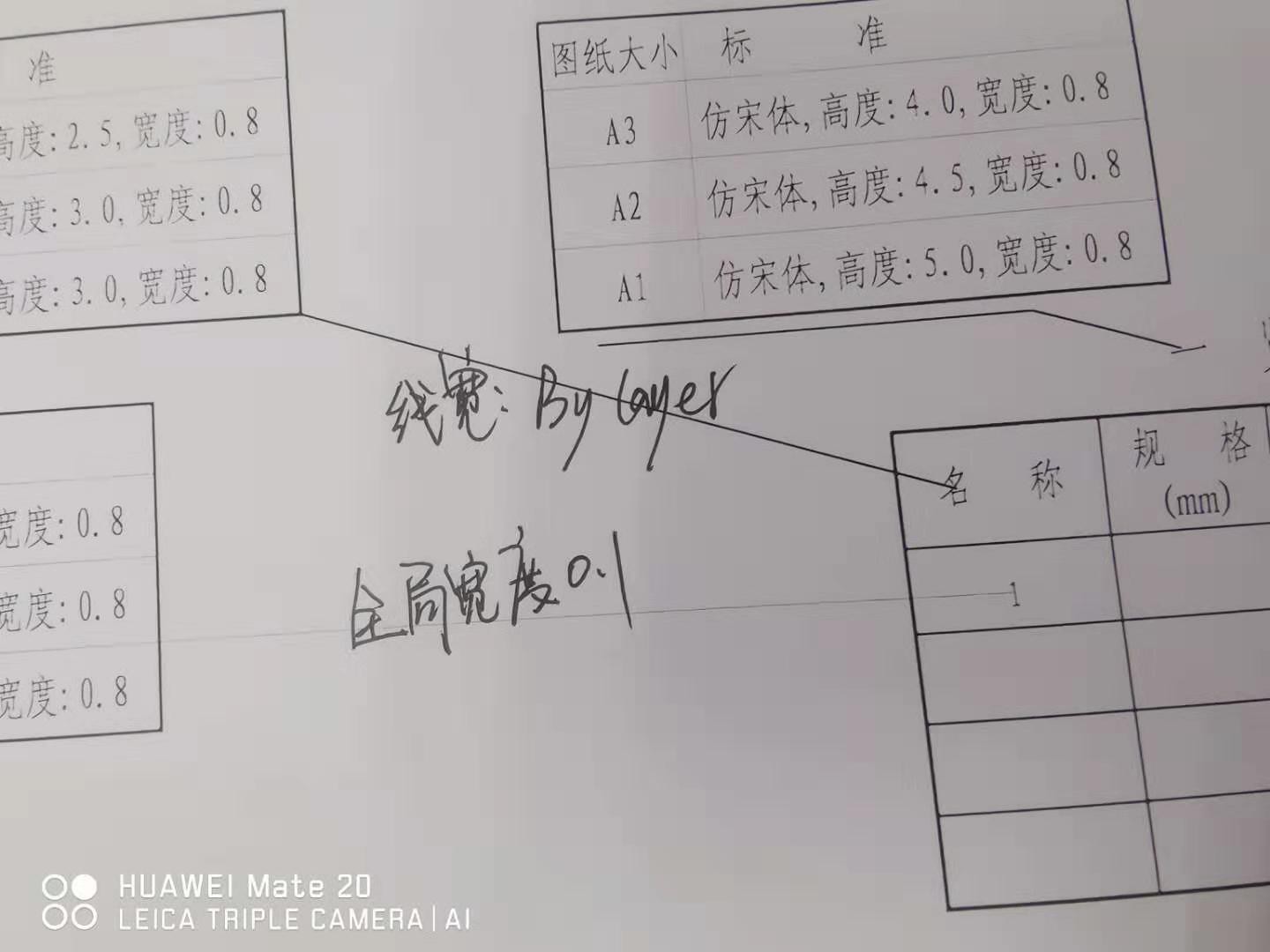

如图,两条线型相同,线宽不同的两条线,可见全局宽度对打印显示效果影响明显。

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

查看全部
2021-08-04
(1) 回复 采纳

没用过全局宽度。我一般是用线宽来控制打印质量。但从字面的意思是全局宽度是所有的图素的,线宽是所选择的图素的。想达到打印效果的话,粗线起码要0.5,打印出来才有很明显的粗细之分。

查看全部
2021-08-04
(3) 回复 采纳

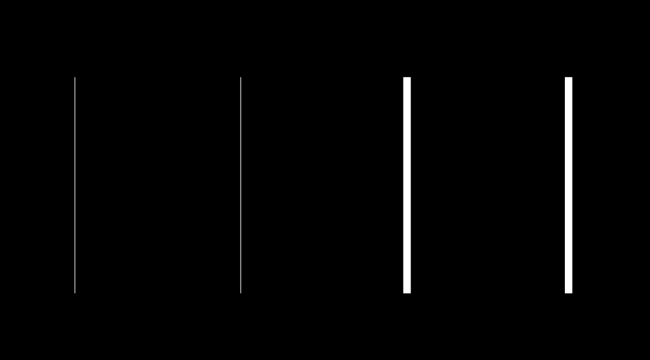

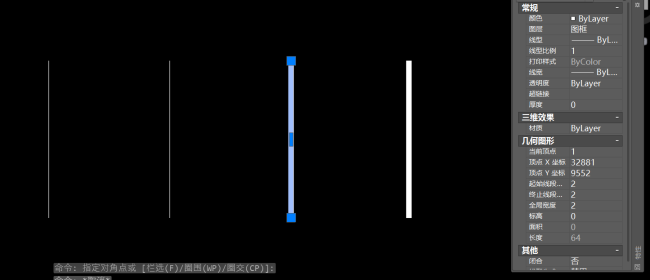

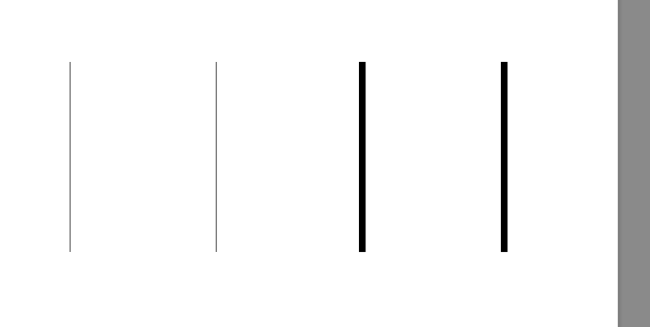

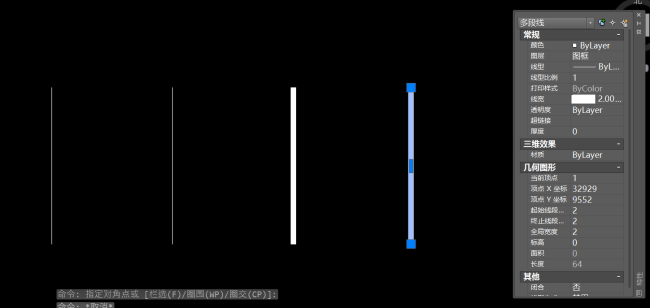

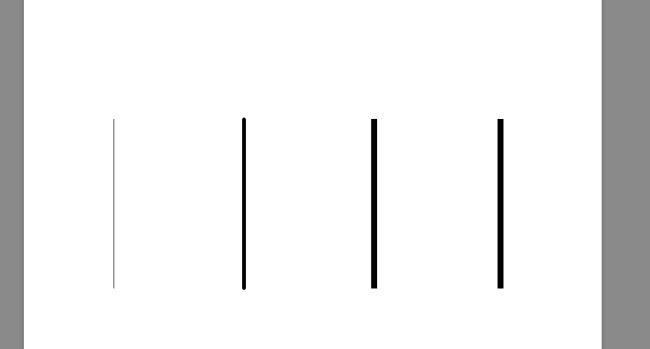

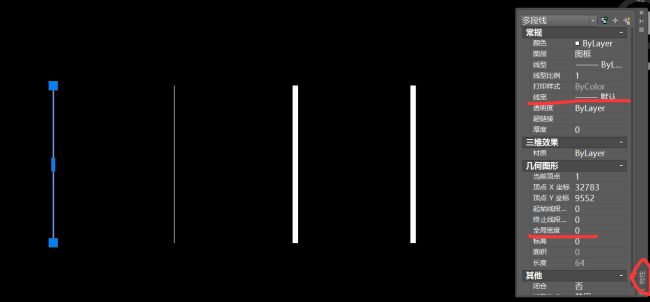

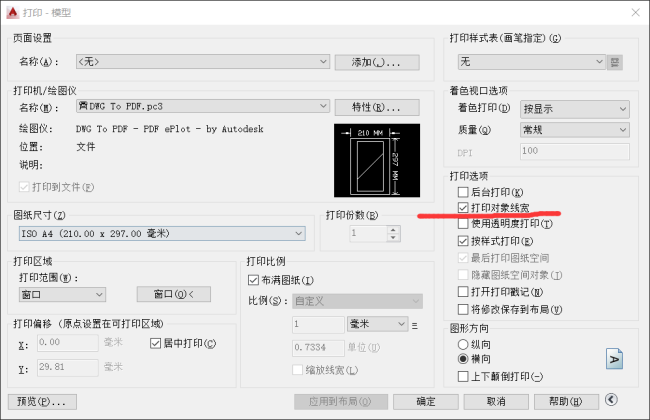

简单地说,默认情况下。线宽在模型空间不显示,但是打印的时候可以选择是否显示宽度;全局线宽不管在模型空间还是打印,它都会显示;前者是线性,后者是几何图形显示。比如这一组图:

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

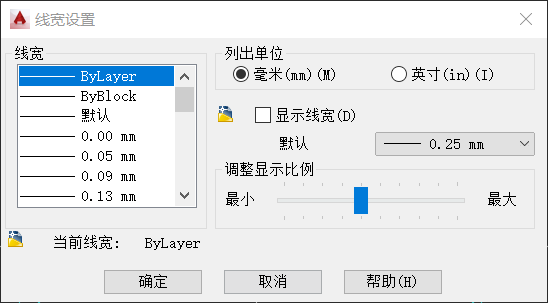

如果想让线宽直接显示的话可以在线宽设置中勾选:

CAD全局宽度和线宽有什么区别 ?对打印有什么影响 ?怎样进行设置以达到打印效果?

查看全部
2021-08-04
(10) 回复 采纳
