溜溜问答 > 平面设计 > CAD问答 > CAD图中的pl线
流逝的夏天
流逝的夏天
邀请你来回答
163人阅读 2021-08-03

CAD图中的pl线

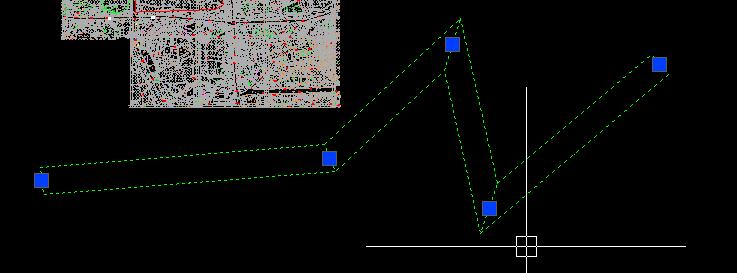

图中的带夹点的，其实是一条pl线，图的比例是1：500的，怎么画出来的pl线就是空心的呢？其它的图都不这样，那位朋友能解决一下问题？谢谢。
CAD图中的pl线
我要回答
4个回答

输入shademode，l

应该是平面着色的问题吧

查看全部
2021-08-03
赞 回复 采纳

是不是因为线条太细了看不清楚哦？改变一下线宽试试？

查看全部
2021-08-03
赞 回复 采纳

shademode---------2（着色模式选择二维模式），即可。

查看全部
2021-08-03
赞 (1) 回复 采纳

1、pl线是空心的是因为相关的参数变量需要设置一下
2、关于pl线是否为“空心”和“填充”（填充也就是实心的），其参数变量是：fill
3、也就是：在没有画pl线之前，在命令行输入命令：fill，回车
4、命令行提示：【输入模式 [开(on)/关(off)] <开>:】，打上0（是数字0）回车
5、再画pl线就可以了
ok

这是我出版的教材《CAD设计与应用教程》http://www.china-pub.com/408690仅供参考

查看全部
2021-08-03
赞 (6) 回复 采纳

相关问题

CAD图中pl线段怎样变细？
共5条回答 >
天空的 城 、： 如果是要画pl则：输入：pl,然后在窗口按一点，命令行出现选项，键入w即可选择pl的宽度。如果是要编辑已有的pl，则：输入：pe,然后点选要编辑的pl，同样在命令行输入w,再输入你想要的宽度。
赞 (18) 回复
CAD巧用PL线画圆如何用PL线画圆？
共2条回答 >
胡半仙： 1、打开CAD，输入pl命令。2、确定pl后，选择一个起始点。3、输入圆弧a，空格键确定。4、确定a后，就可以先画一个圆弧。5、画一个圆弧后，继续把剩下的补齐，直接用鼠标点击原来的圆弧就可以使之重合。6、补齐之后，圆就画好了。
赞 回复
CAD图中PL线段怎样变细？
共2条回答 >
骄 傲： 1、电脑打开CAD，这是很宽的多段线。2、输入命令pl。3、确定pl后，指定一个起点。4、指定一个起点后，输入宽度w，空格键确定。5、输入起点的宽度0。6、确定起点宽度为0后，端点宽度也设置为0。7、设置好宽度后，就可以把多段线变细了。
赞 回复
CAD巧用PL线画圆 怎么用PL线画圆？
共2条回答 >
： 1、打开CAD，输入pl命令。2、确定pl后，选择一个起始点。3、输入圆弧a，空格键确定。4、确定a后，就可以先画一个圆弧。5、画一个圆弧后，继续把剩下的补齐，直接用鼠标点击原来的圆弧就可以使之重合。6、补齐之后，圆就画好了。
赞 回复
CAD巧用pl线画圆 怎么用pl线画圆？
共1条回答 >
kaniff于： 1、打开CAD，输入pl命令。2、确定pl后，选择一个起始点。3、输入圆弧a，空格键确定。4、确定a后，就可以先画一个圆弧。5、画一个圆弧后，继续把剩下的补齐，直接用鼠标点击原来的圆弧就可以使之重合。6、补齐之后，圆就画好了。
赞 (5) 回复
