溜溜问答 > 平面设计 > CAD问答 > 二、三级钢筋的符号怎么在CAD中打出来？
流逝的夏天
流逝的夏天
邀请你来回答
348人阅读 2021-08-02

二、三级钢筋的符号怎么在CAD中打出来？

我用的是CAD2007
我要回答
4个回答

需要加字体

查看全部
2021-08-02
赞 (6) 回复 采纳

%%c表示一级钢筋
二级钢筋可以把一级钢筋旋转(txt.shx字体为26.5°）画条下划线就可以
单独下划线画法%%u %%u

查看全部
2021-08-02
赞 (1) 回复 采纳

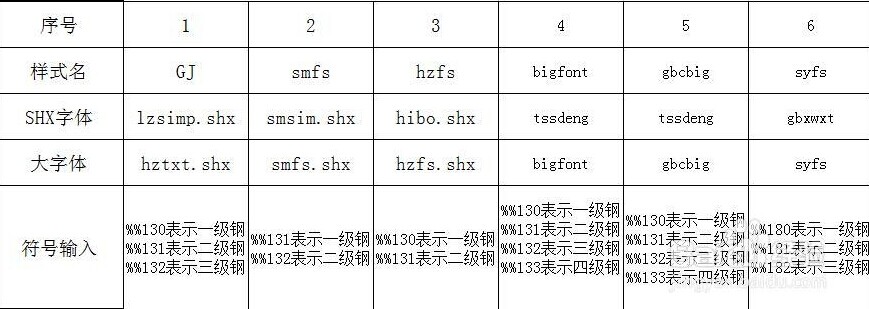

一般txt.shx或tssdeng.shx（探索者字体）就行。
“%%130或%%c”表示一级钢，hpb235。
“%%131”表示二级钢，hrb335。
“%%132”表示三级钢，hrb400。（tssdeng.shx才有的）
“%%133”表示三级钢（热处理），rrb400。（tssdeng.shx才有的）
字体文件网上应该有下载的，或者我给你发也行的。

查看全部
2021-08-02
赞 (26) 回复 采纳

　　在CAD中，输入：“%%131”表示二级钢，hrb335。“%%132”表示三级钢，hrb400。（tssdeng.shx才有的）。

二、三级钢筋的符号怎么在CAD中打出来？

　　

查看全部
2021-08-02
赞 (16) 回复 采纳

相关问题

在CAD中如何输入二、三级钢筋的符号？
共2条回答 >
而已： 输入钢筋符号%%130%%131%%132但是这个要显示成钢筋符号要有钢筋字体辅助的给你个钢筋字体CAD钢筋符号字体lzsimp.shx下载http://www.still.so/Forum.PHP?mod=viewthread&tID=7137&fromUId=1查看更多答案>>
赞 回复
在CAD和Word中怎样打出二级和三级钢筋的符号？
共2条回答 >
🐳ㅇㅅㅎ： 有一个叫“sjqy”字符复制到Word中的fonts中就行了。如需要留下邮箱。
赞 回复
CAD中的三级钢筋符号怎么打出来？
共1条回答 >
欧派设计师王汝林18288606100： CAD中的三级钢筋符号怎么打出来我们在用CAD绘图的时候，尤其是在需要配钢筋说明是，可能会需要用到钢筋符号，今天，小编为大家简单介绍下如何在中望CAD中插入三级钢筋符号。1.首先，需要安装sjqy字体。可以百度搜索CAD字体，选择下载。2.解压安装到c:\Windows\fonts中，如果提示已有该文件，则直接跳过即可。3.打开中望CAD，创建一个文字样式，输入命令“st”，然后回车。4.新建一个文字样式“sjqy”，然后选中。5.选择他的默认字体，设置为“@sjqy”，然后点击确定，找字体的时....
赞 回复
一级、二级、三级钢筋符号怎么在Word中打出来？
共0条回答 >
二级、三级钢筋符号在电脑怎么打出来？
共0条回答 >
