溜溜问答 > 平面设计 > CAD问答 > CAD练习图大吊钩是如何画的？
流逝的夏天
流逝的夏天
邀请你来回答
170人阅读 2021-08-02

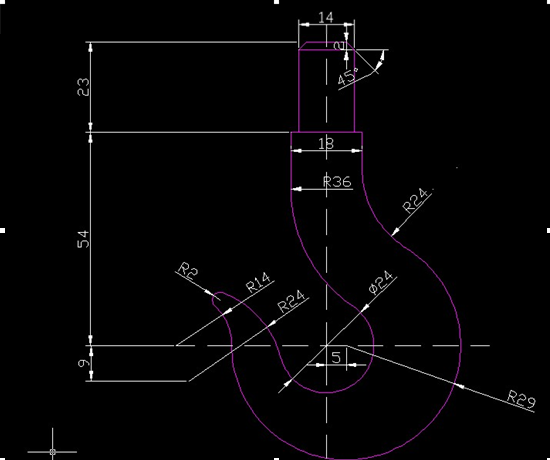

CAD练习图大吊钩是如何画的？

我要回答
1个回答

这个么？

CAD练习图大吊钩是如何画的？

查看全部
2021-08-02
赞 (4) 回复 采纳

相关问题

CAD画吊钩
共2条回答 >
Wn： 呵呵.这很简单,你看下圆心的位置在哪里,这样,一个一个做.你先做偏移,把水平的中心线向下偏移15.因为半径为15的圆,圆心在中心线上,向下偏移15就是圆的切线.再使用"相切,相切,半径"画圆,与r32圆和向下15的水平线相切画圆,半径为15,这样,么一个就画出来了.同样道理,向下偏移10为圆心所在水平线.再向下偏移它的半径r27,再与直径27的圆画相切圆.最后修剪一下,再使用圆角工具,做最上面的r2圆角.
赞 回复
CAD练习图怎么画，详解？
共2条回答 >
烟雨、江南： 查看图片
赞 回复
CAD练习图怎么画？
共2条回答 >
零点效果图装饰公司： 　　详细步骤还是自己摸索一下吧，简单说一下思路：　　这个题的最大难点就是哪个70度如何利用。　　思路：70度作为圆周角，其对应的圆心角就是140度，这个圆心角对应的弦的长是68。　　下面稍微有点儿难度的就是哪个等分，要用到【定数等分】。
赞 回复
CAD怎么画吊钩？
共2条回答 >
SONG： CAD吊钩画法介绍：如图用中心线画辅助线，辅助线用红色，然后画上面直线部分，再画下面的圆，画下面的两条竖线时不用准确长度，一会还要修剪。画圆：用相切，相切，半径命令画圆，分别画r32和r22.4的圆。修剪。以φ21.6的圆心为圆心，以（r21.6+r21.6+φ21.6）为直径画圆，为φ64.8圆。以φ64.8元与下面水平辅助线交点为圆心画圆，半径为r21.6.删除辅助圆，画r12的圆，圆心位置如图。画圆，用相切，相切。半径命令画r2.4的圆，和r12、r21.6的圆相切。修剪。标注。
赞 回复
CAD如何画吊钩？
