CAD标注尺寸线设置

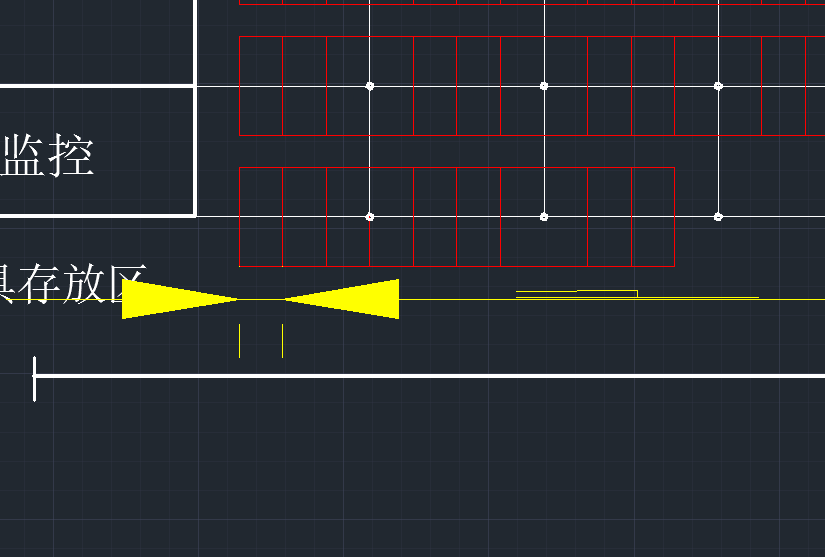

CAD标注尺寸线设置
我要回答
2个回答

在标注样式管理器中，就是一只笔下面一条尺寸线那个。在修改中可以根据自己需要的尺寸改文字和箭头大小，然后点击确定。

查看全部
2021-08-02
赞 回复 采纳

第一步：点击“标注样式”图标；

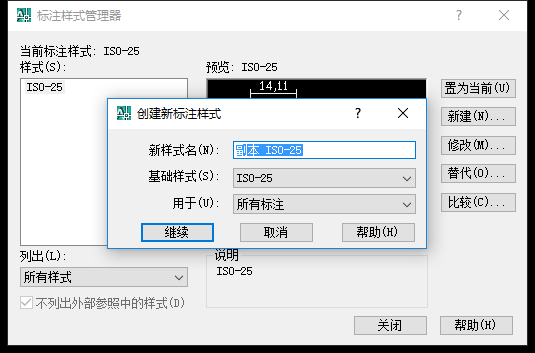

第二步：新建副本iso-25,并点击“继续”；

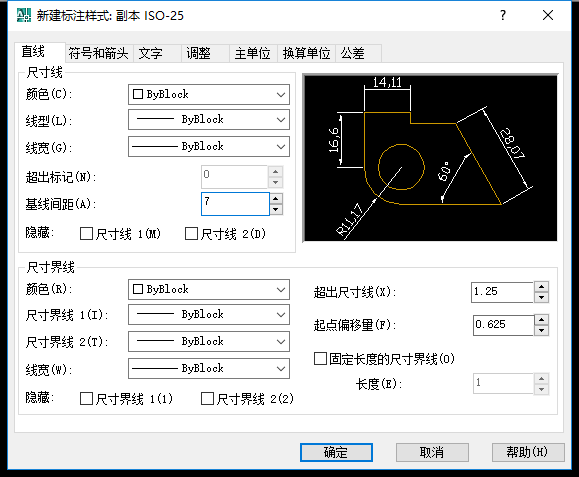

第三步：点击“直线”栏，修改“基线间距”为7；

第四步：点击“符号和箭头”栏，修改“箭头大小”为3；

第五步：点击“文字”栏，修改“文字高度”为3.5，修改”文字对齐“为iso-标准；

第六步：点击“调整”栏，打钩“手动放置文字”，按实际要求调节全局比例；

第七步：点击“主单位”栏，按实际需要调节比例因子和精度；

第八步：点击“确定”。


注：以上数据是一般情况，根据实际特殊需要可以进行更改。

CAD标注尺寸线设置

CAD标注尺寸线设置

查看全部
2021-08-02
赞 (1) 回复 采纳
