CAD怎么画二维弹簧？

1、先画一个圆，圆的半径可以根据自己的喜欢来确定。

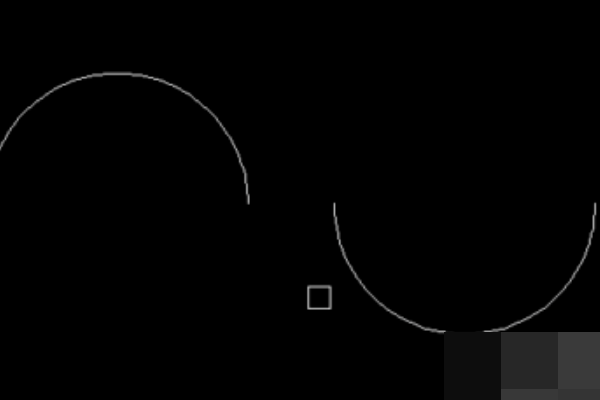

2、我们把圆分成两个半圆，移动开来，这样可以分开旋转

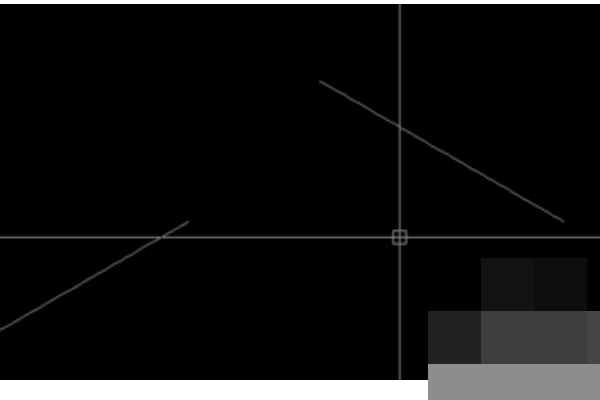

3、调整到前视图，我们进行旋转一定的角度，根据自己的需要我的是30度

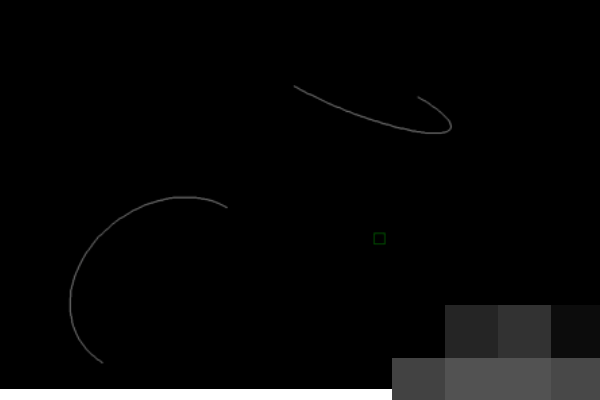

4、我们到轴测图看一下我们这个图形的形状

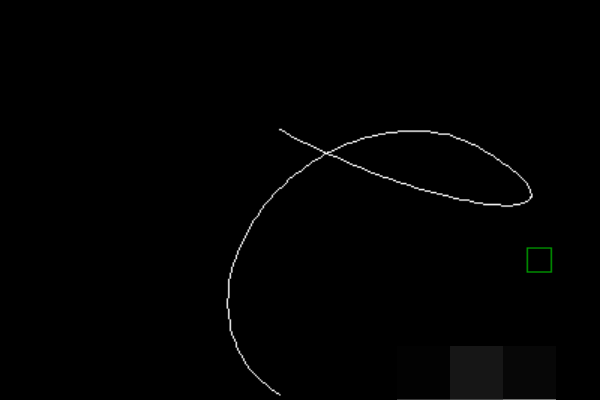

5、我们把两个半圆移动到一起，就是弹簧的一节了。

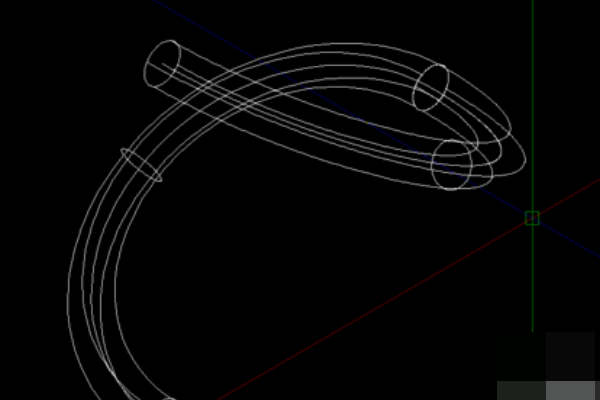

6、画一个圆我们拉伸出我们需要的形状。拉伸的时候用ext命令。这样才可以我们就把第一节拉好了

7、出来就是一节弹簧了，根据我们需要复制的长度就可以了。复制完后合并就可以

可以通过以下方法在CAD中画二维的弹簧，具体的步骤如下：

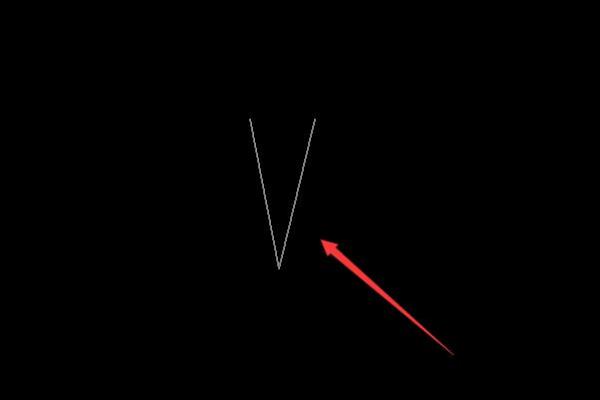

1、打开一个CAD文档，点击左边的多线段画图工具画出一个v字型图案，如下：

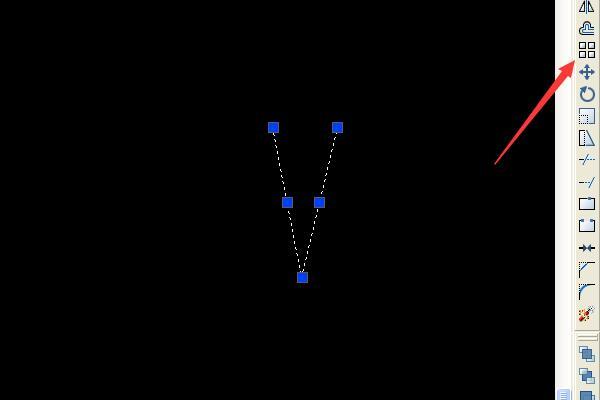

2、选中该图案，点击右边的阵列工具：

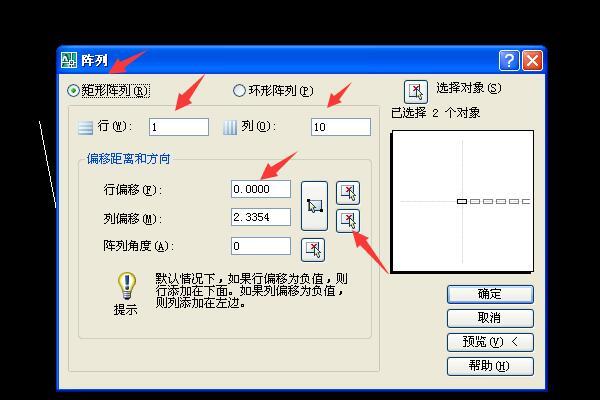

3、在弹出的阵列设置中选择矩形阵列，设置1行，10列，行偏移0，列偏移时选择右边的拾取列偏移：

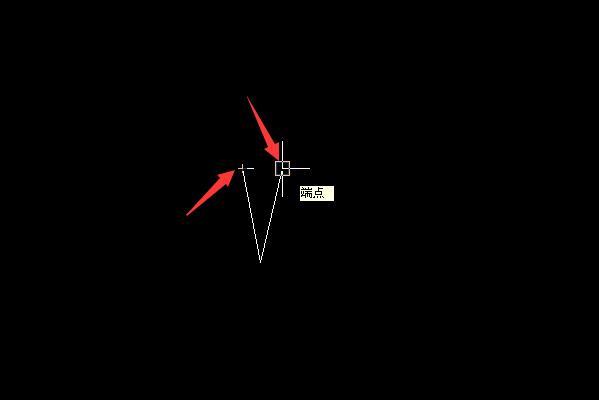

4、在弹出的拾取列偏移中点击v字上面的两个端点：

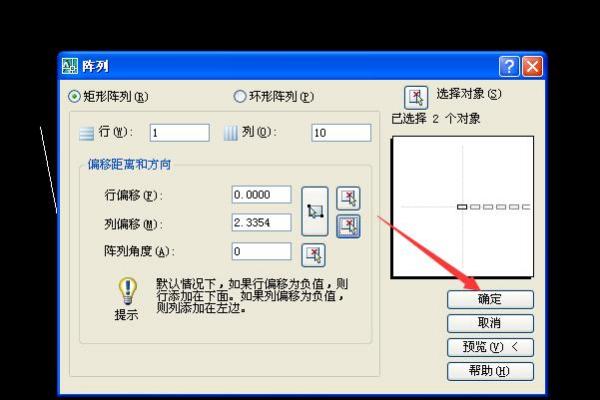

5、然后在阵列设置页面中点击确定即可：

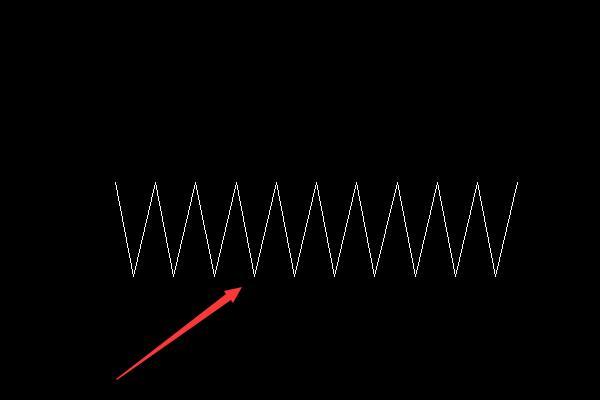

6、这样就可以在CAD中画出一个二维的弹簧了：
