怎么更改CAD坐标原点?

我要回答
2个回答

1、在命令输入uCS,点空格键。 然后输入n“新建” , 然后选择你想设置的原点处 。
2、继续输入uscicon ,点空格键。然后在输入n,坐标符号就回去了,但是原点已经设置好了。
3、uCS工具,后面选“移动”,然后指定(点击)一个新原点,就可以了;这时候再用标注里的“坐标”工具,就可以标注出以新“原点”为准的各点坐标了 。

查看全部
2020-08-27
回复 采纳

利用原点命令即可在CAD软件中更改其坐标原点,具体操作请参照以下步骤,演示软件版本为CAD2007。

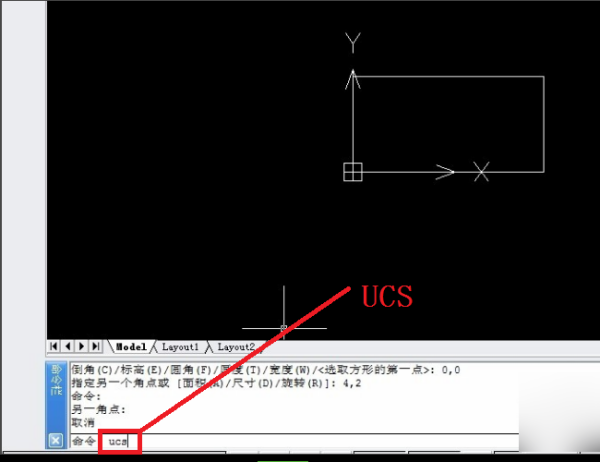

1、首先在电脑上打开CAD软件,然后在下方命令行中输入uCS,按回车键。

怎么更改CAD坐标原点?

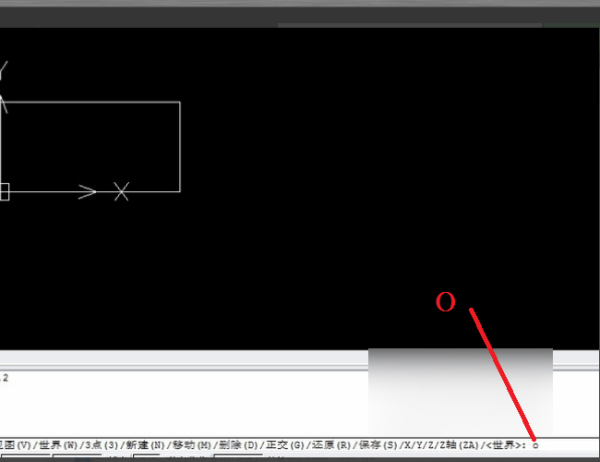

2、然后按照命令提示,输入字母o,按回车键,如图所示。

怎么更改CAD坐标原点?

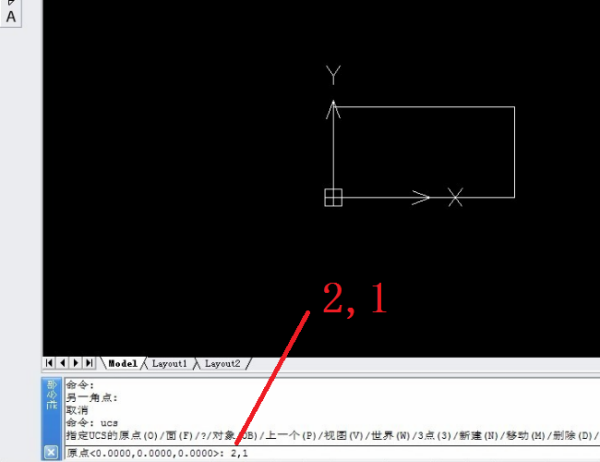

3、然后输入新的原点坐标,按回车键,这里输入坐标(2,1)。

怎么更改CAD坐标原点?

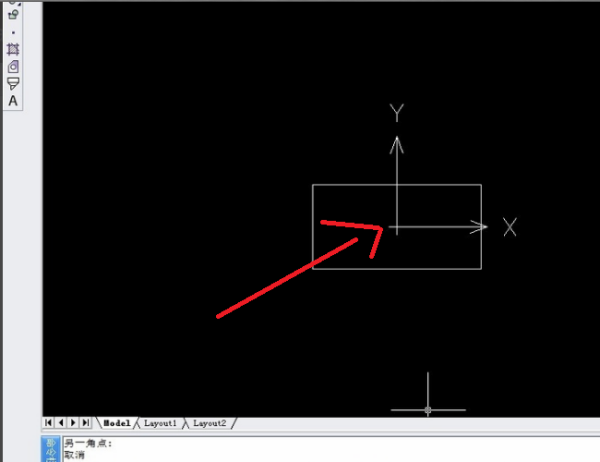

4、完成以上设置后,即可在CAD软件中更改其坐标原点。

怎么更改CAD坐标原点?

查看全部
2020-08-27
回复 采纳
