溜溜问答 > 平面设计 > CAD问答 > CAD中怎么制作动态块？
kiss mayue
kiss mayue
邀请你来回答
197人阅读 2020-08-27

CAD中怎么制作动态块？

我要回答
2个回答

那就是组了。命令g没节点的块。可以改长，宽。厚在特性中改x。y。z的值

查看全部
2020-08-27
赞 回复 采纳

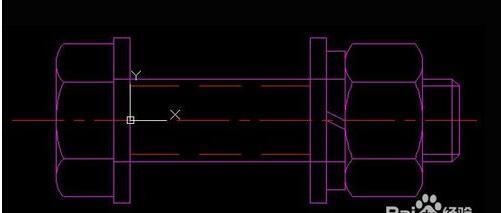

以绘制螺栓为例。首先要画一个螺栓的基本图形。

CAD中怎么制作动态块？

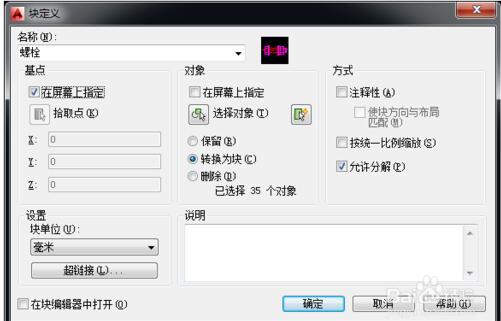

将螺栓创建为块参照，命名为“螺栓”。

CAD中怎么制作动态块？

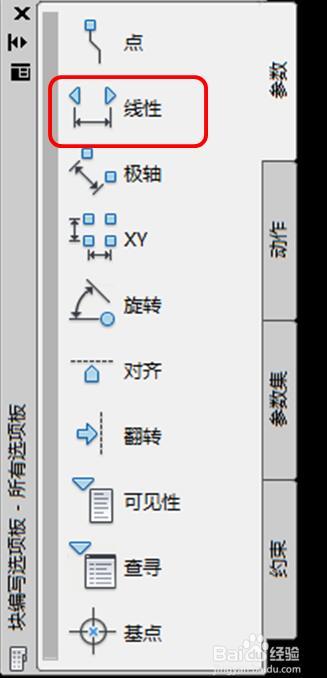

进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。

CAD中怎么制作动态块？

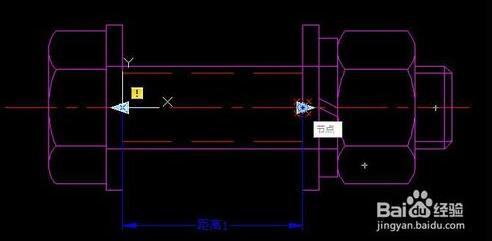

利用“线性”标注拉伸的起点和终点。

CAD中怎么制作动态块？

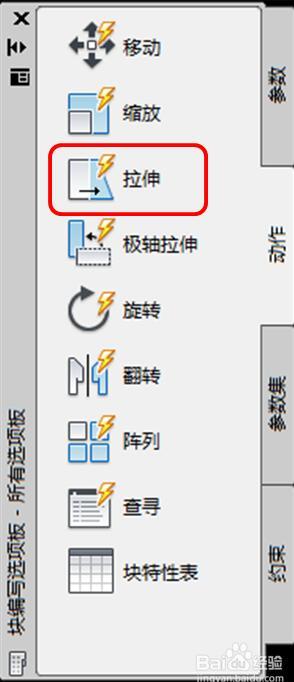

在“块编写选项板”的“动作”一栏中点击“拉伸”。

CAD中怎么制作动态块？

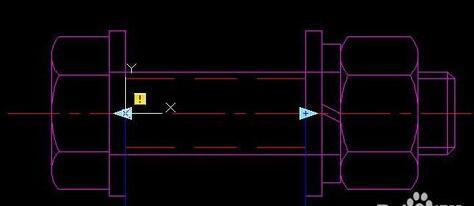

此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。

CAD中怎么制作动态块？

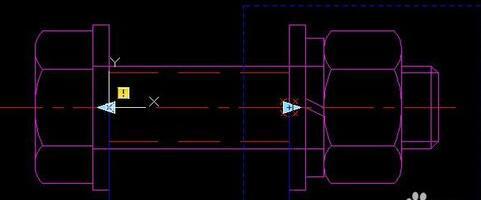

分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。

CAD中怎么制作动态块？

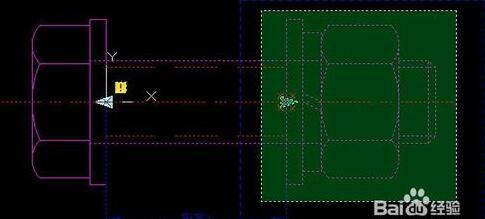

框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在已经设置好了拉伸动作。

CAD中怎么制作动态块？

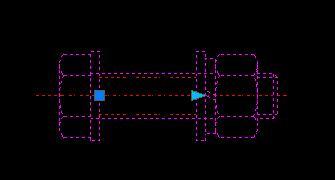

退出块编辑器，可以看到块参照“螺栓”已经变为一个动态块，点击箭头，螺栓即可随着鼠标被拉长或缩短。

CAD中怎么制作动态块？

查看全部
2020-08-27
赞 回复 采纳

相关问题

CAD中如何制作动态块？
共2条回答 >
A-泰迪熊： 以绘制螺栓为例。首先要画一个螺栓的基本图形。将螺栓创建为块参照，命名为“螺栓”。进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。利用“线性”标注拉伸的起点和终点。在“块编写选项板”的“动作”一栏中点击“拉伸”。此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在....
赞 回复
怎样在CAD中制作动态块？
共1条回答 >
馮寶寶🙆： 以绘制螺栓为例。首先要画一个螺栓的基本图形。将螺栓创建为块参照，命名为“螺栓”。进入块编辑器，开始编辑“螺栓”。在“块编写选项板”的“参数”一栏中点击“线性”。利用“线性”标注拉伸的起点和终点。在“块编写选项板”的“动作”一栏中点击“拉伸”。此时光标为拾取框状态，点选参数“距离1”，然后指定要与动作关联的参数点，也就是选择“距离1”的其中一个端点作为拉伸点。分别指定拉伸框架的第一角点和第二角点。如图中蓝色虚线框所示。框选要拉伸的对象，如图中绿色阴影范围（选中的部分即是拉伸过程中移动的部分）。现在....
赞 回复
怎么制作CAD中的查询动态块？
共1条回答 >
小胡： 1.画一个简易的螺栓。　　2.进入块编辑器，在如图所示的位置，给螺纹长度上增加一个“线性参数”，这时候在直线的两个端点上，出现两个青色的箭头。　　然后切换到动作，选拉伸动作，让你选择参数，你就选那个“线性参数”，就是刚才标上去的类似标注的东西了。然后让你选择与动作关联的参数点，参数点就是那个参数带的两个点了，现在想要螺栓长度在左侧可以改变，当然选左侧的那个点，其实移动过去就有红色圆圈提示的，只能选左点和右点，现在选左点。之后让你选拉伸框，直接按图2里面的白色矩形框选一下就可以了。之后是选择拉伸的....
赞 回复
CAD中“拉伸动态块”的制作？
共1条回答 >
珊珊珊珊珊♪： 1、首先，电脑打开CAD2010。2、在CAD界面绘制一个图形，选中。3、点击菜单栏“常用”，再点击“创建”。4、块定义界面，输入块的名称，点击“确定”。5、双击块，编辑块定义点击“确定”。6、块编辑界面，点击左侧菜单“线性”。7、选择拉伸的起点和重点，显示“距离1”。8、确定一点为拉伸节点，保存块编辑点击“关闭”即可。
赞 回复
CAD 动态块的制作
共0条回答 >
