怎么查看CAD比例尺？
1个回答
方法一：

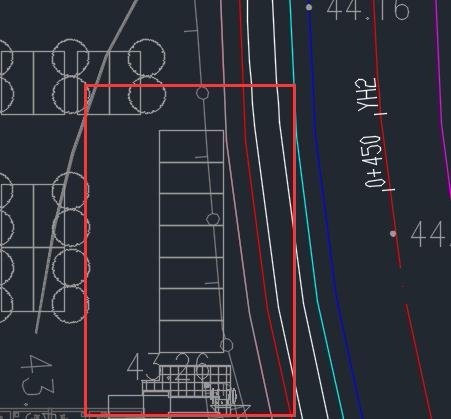

打开CAD找到比较熟悉的物体：如停车位、道路等，以停车位为例。

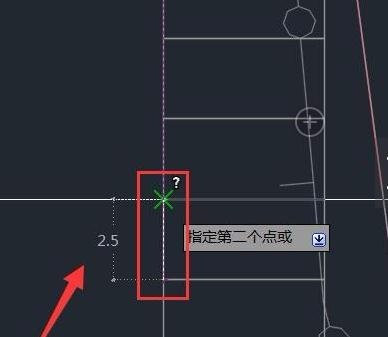

用CAD中的“di"命令，测量其一侧距。如图为2.5，由经验可知，停车位一般为宽2米5左右，由比例尺=图上距离：实际距离，可知此图比例为1：1000(2.5mm：2500mm)。
如果”di“测量为2500，那么这个图的比例就是(2500mm：2500mm)1：1了。
假设CAD的最小单位为毫米，即测量数值单位为：毫米。
比例尺=图上距离：实际距离。

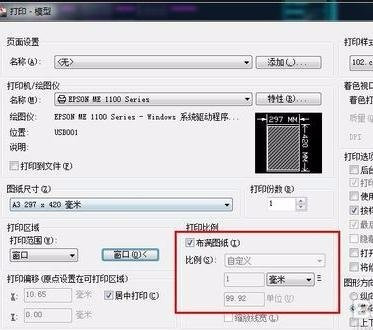

打开CAD软件，找到一个文档打开，进入工作页面。选择需要调整的图形，看看多少比例，如果不知道，可以利用打印功能查看。
图纸显示是99。99就是1：100的意思了，如果要调整到1：50可以这么做，选择图形，全选。

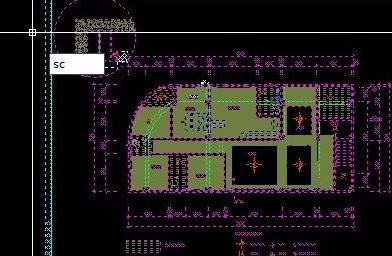

然后输入sc的命令操作，就是比例，下面有很多提示。
查看全部
