CAD怎么画与圆相切的圆弧？

我要回答
2个回答

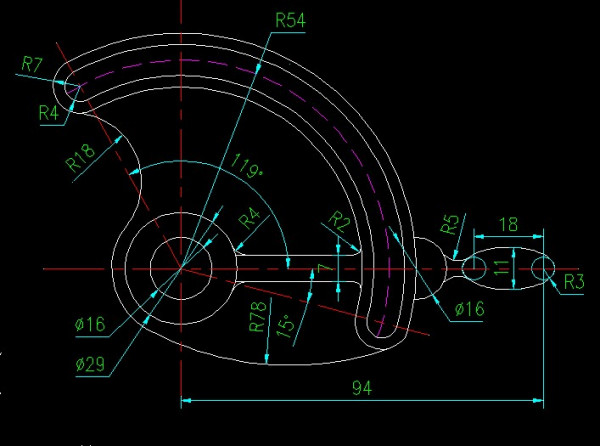

你好，我已经把你的图画好了，你说的那个两个圆弧可以这样画，圆弧r18，你用圆角命令，然后把半径输入为18，然后再选直径为24和半径为18的两个圆

r78，你用绘图---圆---相切、相切、半径，然后再r18圆和直径14的两个圆上捕捉切点，就可以了。还有什么不懂可以，再问我

我上传的图片忘了标r18的圆了。

CAD怎么画与圆相切的圆弧？

查看全部
2020-08-27
赞 回复 采纳

1、电脑打开CAD。

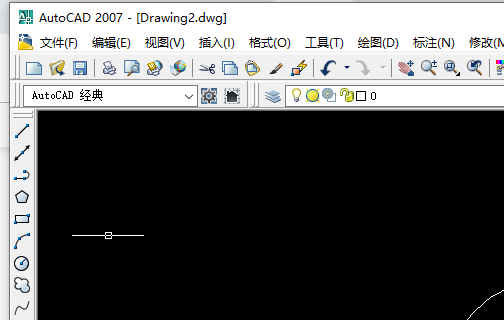

CAD怎么画与圆相切的圆弧？

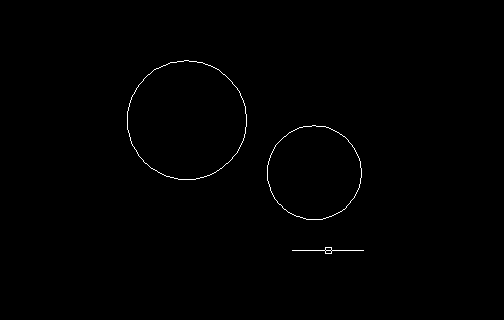

2、打开CAD之后，先画两个圆。

CAD怎么画与圆相切的圆弧？

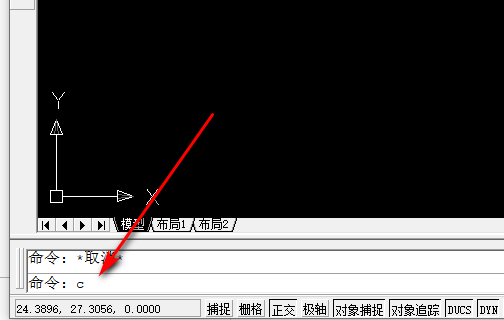

3、画好圆之后，输入圆的命令c，按空格键确定。

CAD怎么画与圆相切的圆弧？

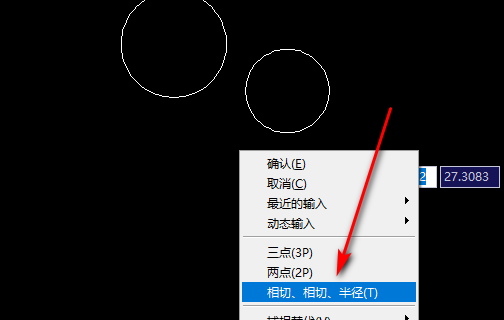

4、确定圆的命令后，点击鼠标右键选择相切、相切、半径。

CAD怎么画与圆相切的圆弧？

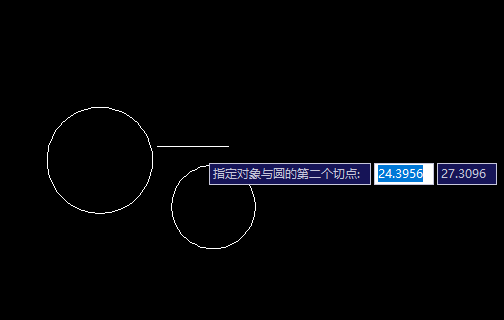

5、然后分别在两个圆上找相切点。

CAD怎么画与圆相切的圆弧？

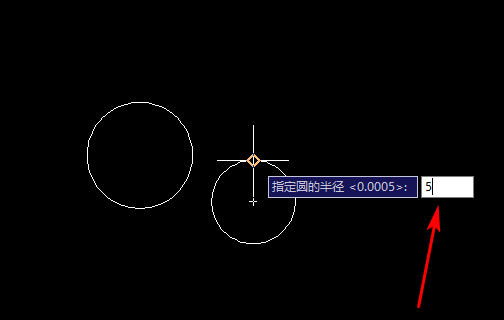

6、找到相切点之后，输入圆弧的半径，然后按空格键确定半径。

CAD怎么画与圆相切的圆弧？

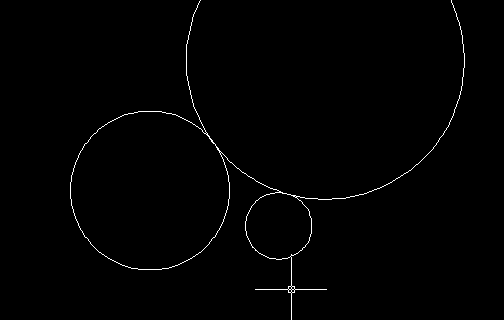

7、确定半径后，就有了一个相切的圆，用修剪命令tr+空格两次，减掉多出来的部分。

CAD怎么画与圆相切的圆弧？

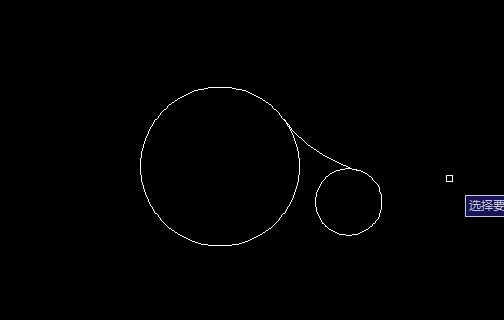

8、剪掉多出来的圆就得到了画与圆相切的圆弧。

CAD怎么画与圆相切的圆弧？

查看全部
2020-08-27
赞 回复 采纳

相关问题

CAD里的椭圆与圆相切的圆弧怎么画？
共5条回答 >
a~昌禾设计师~杨彩： 如果是画外切圆的话，用偏移命令offset，分别偏移已知圆和已知椭圆，偏移距离为你要画的圆的半径。偏移后的圆与偏移后的椭圆的交点就是第二个圆的圆心，半径已知，即该圆可画出。其他内切圆的画法可参考上述方法。注意，第二圆的半径必须是确定的，否则有无数个合适的圆。
赞 (84) 回复
CAD如何画与圆相切的圆弧？
共2条回答 >
胡半仙： 1、电脑打开CAD。2、打开CAD之后，先画两个圆。3、画好圆之后，输入圆的命令c，按空格键确定。4、确定圆的命令后，点击鼠标右键选择相切、相切、半径。5、然后分别在两个圆上找相切点。6、找到相切点之后，输入圆弧的半径，然后按空格键确定半径。7、确定半径后，就有了一个相切的圆，用修剪命令tr+空格两次，减掉多出来的部分。8、剪掉多出来的圆就得到了画与圆相切的圆弧。
赞 回复
CAD问题：如何画与圆相切的圆弧？
共2条回答 >
L_bihua： 1、电脑打开CAD。2、打开CAD之后，先画两个圆。3、画好圆之后，输入圆的命令c，按空格键确定。4、确定圆的命令后，点击鼠标右键选择相切、相切、半径。5、然后分别在两个圆上找相切点。6、找到相切点之后，输入圆弧的半径，然后按空格键确定半径。7、确定半径后，就有了一个相切的圆，用修剪命令tr+空格两次，减掉多出来的部分。8、剪掉多出来的圆就得到了画与圆相切的圆弧。
赞 回复
CAD画，圆与圆弧相切
共1条回答 >
宗杰： 1、电脑打开CAD。2、打开CAD之后，先画两个圆。3、画好圆之后，输入圆的命令c，按空格键确定。4、确定圆的命令后，点击鼠标右键选择相切、相切、半径。5、然后分别在两个圆上找相切点。6、找到相切点之后，输入圆弧的半径，然后按空格键确定半径。7、确定半径后，就有了一个相切的圆，用修剪命令tr+空格两次，减掉多出来的部分。8、剪掉多出来的圆就得到了画与圆相切的圆弧。
赞 (4) 回复
CAD与两圆相切的圆弧怎么画？
共1条回答 >
A陶子： 画相切圆，即，输入c，回车，ttr，选一个圆，另一个圆，输入直径，再修剪用倒圆的方法话相切圆弧，即，命令行输入，fi，输入r，输入倒圆半径，然后选两个相切圆，貌似倒圆有个截断和不截断的参数，自己看一下，我现在电脑里没有cad没办法查看。
赞 (7) 回复
