溜溜问答 > 平面设计 > CAD问答 > CAD如何将图形移到坐标原点？
kiss mayue
kiss mayue
邀请你来回答
556人阅读 2020-08-27

CAD如何将图形移到坐标原点？

我要回答
2个回答

如题所述的“将图形移动到坐标原点”的操作方法如下：（本例基于CAD 2016版本，其它版本略有出入）

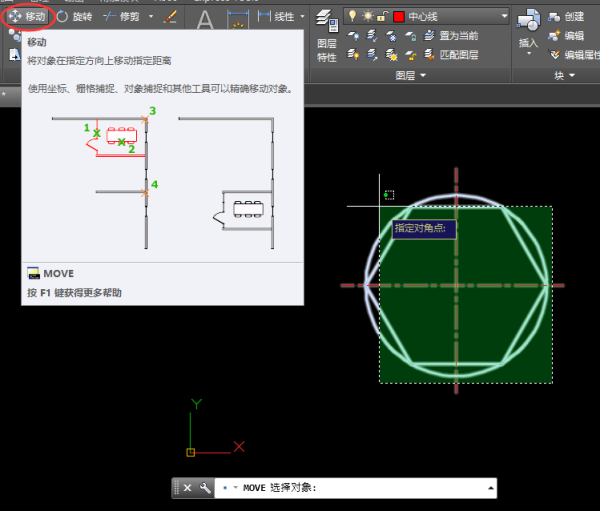

如图所示，单击“移动”命令按钮，提示“选择对象”，单击选取或框选图形对象，按右键确认。

CAD如何将图形移到坐标原点？

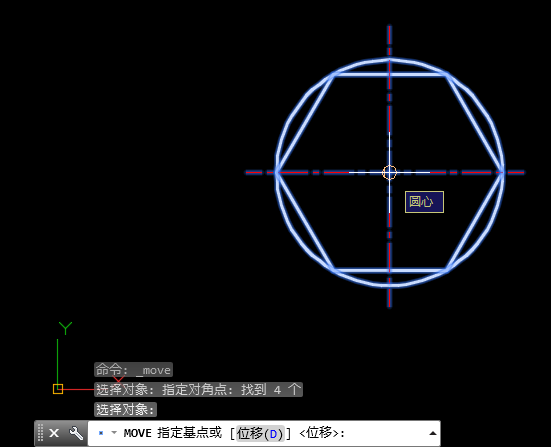

如图所示，提示“指定基点”，移动鼠标捕捉圆心，单击指定指点。

CAD如何将图形移到坐标原点？

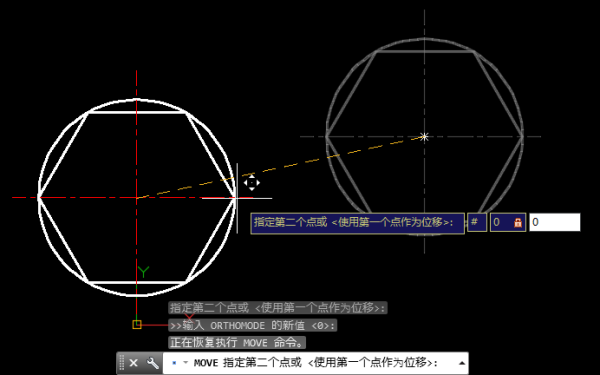

如图所示，输入“#”（按【shift+3】组合键），再输入0，逗号（英文标点）和0，按enter键确认。

CAD如何将图形移到坐标原点？

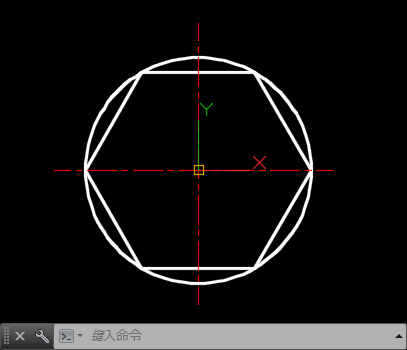

结果如下图所示。

CAD如何将图形移到坐标原点？

查看全部
2020-08-27
赞 回复 采纳

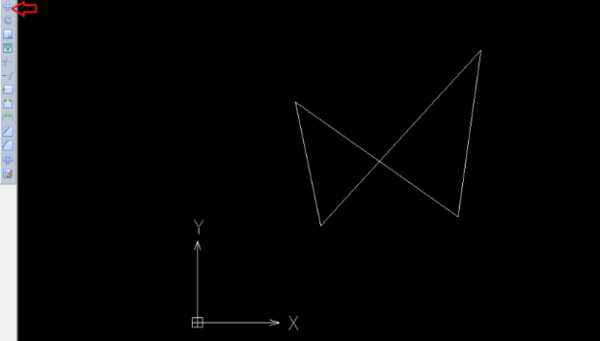

1、首先锁定要移动的图形，选择“移动”命令

CAD如何将图形移到坐标原点？

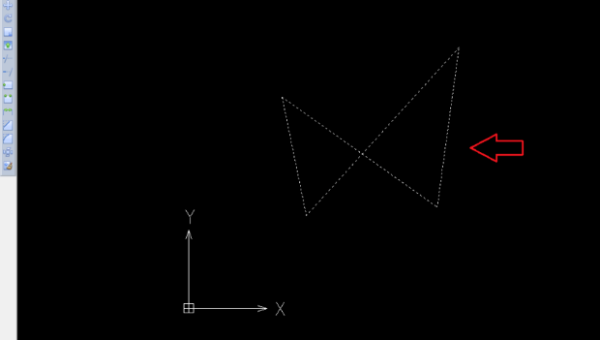

2、选中需要移动的部分，所选线条变成虚线状

CAD如何将图形移到坐标原点？

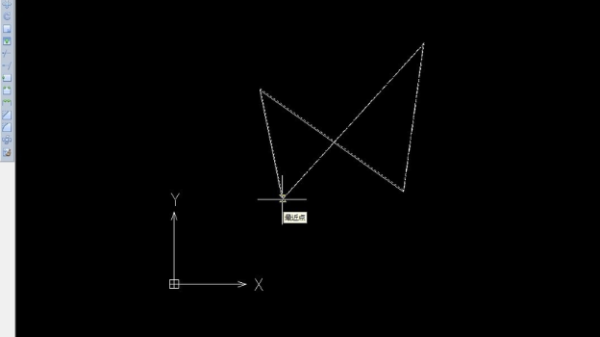

3、点击图形上的一点作为移动的基准点，然后回车

CAD如何将图形移到坐标原点？

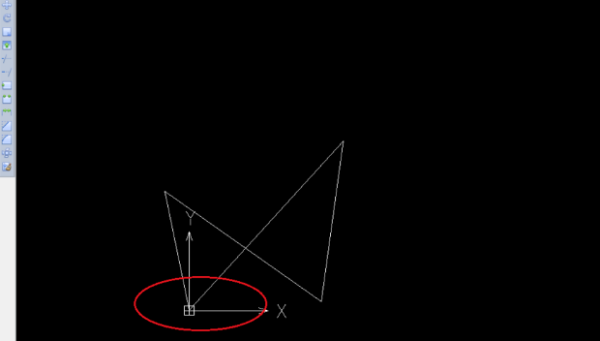

4、将基准点移动到坐标原点上，可以看到整个图形因为锁定在一起，所以整个都移到坐标原点上了

CAD如何将图形移到坐标原点？

查看全部
2020-08-27
赞 回复 采纳

相关问题

CAD中怎么把图形移到坐标原点？
共3条回答 >
👑奶酪cheese： 命令行输入：m空格命令行输入：0,0空格即可
赞 (5) 回复
CAD怎么将图形移到坐标原点？
共2条回答 >
： 使用移动命令第二个点输入原点坐标或者新建坐标系。1、在CAD中画一个正方形，没有任何角点在坐标原点上；2、点击修改工具栏的“移动命令”，选择刚刚画好的正方形，第一个基点点在正方形的四个角点上；3、第二个点用键盘输入“0,0”原点坐标，中间用逗号隔开；4、刚刚选择的正方形角点已经和原点坐标重合；5、还有一种新建坐标系的方法，重新画一个正方形；6、点击界面上方菜单栏中的工具一栏，在下拉菜单中选择“新建uCS”，找到“原点”，点击；7、选择你想作为坐标原点的角点，点击；8、可以看到此时的坐标原点业发生....
赞 回复
如何把CAD中的图形移到坐标原点？
共2条回答 >
药： 步骤一：输入坐标原点移动命令uCS步骤二：按回车确认后，再输入m(就是移动的意思)步骤三：按回车确认后，再指定要移到的位置，即图形的中心点。就完成啦（望楼主采纳哦）
赞 回复
CAD怎样把坐标原点移到图形中心？
共2条回答 >
MG： 步骤一：输入坐标原点移动命令uCS步骤二：按回车确认后，再输入m(就是移动的意思)步骤三：按回车确认后，再指定要移到的位置，即图形的中心点。就完成啦（望楼主采纳哦）
赞 回复
CAD如何将图形位移到原点？
共1条回答 >
烟花易逝： 图形已经绘制完成，然而才想起要求是图形端点与坐标原点重合，那么如何操作才能将图形移动到原点处呢？下面以一长方形（如图）为例，介绍具体的操作步骤：1、点击选择移动工具，如图2、选择移动点（长方形中需要与原点重合的端点），如图3、在命令行输入原点坐标“0,0,0”推荐关注：3Done——创意十足的3D打印模型分享
