CAD打印的文字怎么都变成双线了?

不是线。 是文字 CAD的是粗体字 但打印出来后却变成了双线的字了
我要回答
4个回答

你把图放大看看,是不是文字本来就是双线字体呢?

查看全部
2021-07-27
回复 采纳

可以肯定字体选错了 在电脑上不放大看不出来 打印出来放大后就看出来了

查看全部
2021-07-27
回复 采纳

CAD打印的文字怎么都变成双线了?

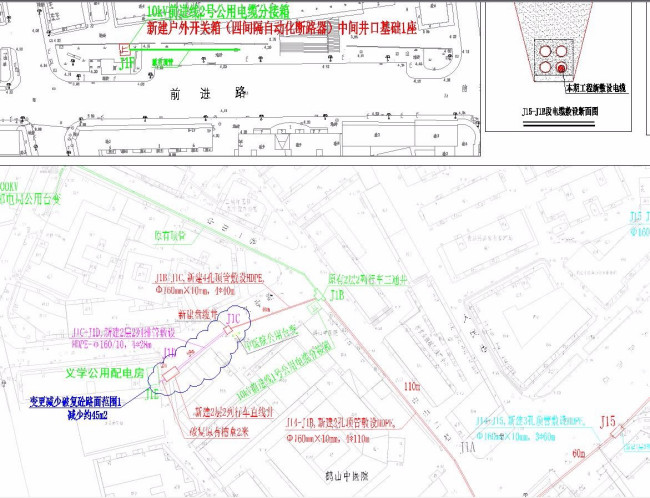

视口打印,有一个视口双线、文字模糊

CAD打印的文字怎么都变成双线了?

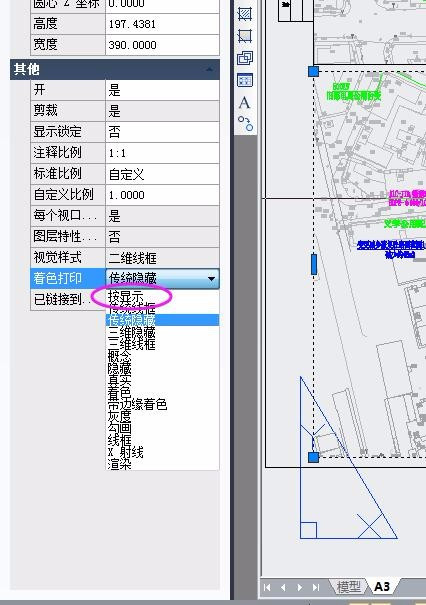

将特性的着色打印设置为按显示

困扰我三年的问题终于解决了。是采用布局视口时,视口的特性设置有问题。选中相关视口,把着色打印设置为【按显示】就行了。

查看全部
2021-07-27
(1) 回复 采纳

当参数textfill值为0时,打印truetype字体将为空心字,也就双线轮廓。

textfill参数用于控制打印时truetype字体的填充,为0,即以轮廓线形式显示文字;为1,即以填充图像形式显示文字。

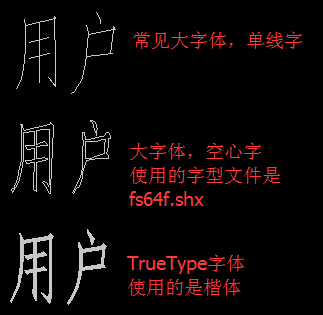

truetype字体指的是Windows系统里的字体,比如黑体、宋体,如果使用的某些CAD的大字体就不受此参数限制。但在大字体中,有一类字,比如fs64f.shx,它本身显示的就是空心字,在我们需要打印空心字时也可以使用:

CAD打印的文字怎么都变成双线了?

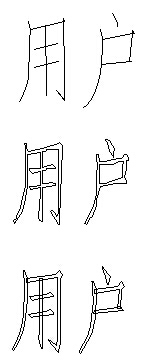

中间一个文字样式使用的是大字体fs64f.shx,下面一个文字使用的是真字型楷体,显示时一空心一实心。在textfill为0时我们看一下打印预览:

CAD打印的文字怎么都变成双线了?

使用truetype字体的文字也会变为空心,但笔画有交叠,两者还是有差别的,显然使用特定的大字体效果更好。

查看全部
2021-07-27
(12) 回复 采纳
