溜溜问答 > 平面设计 > CAD问答 > CAD里怎么把一条不闭合的多段线变为闭合的多段线？
kiss mayue
kiss mayue
邀请你来回答
839人阅读 2020-08-27

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

我要回答
1个回答

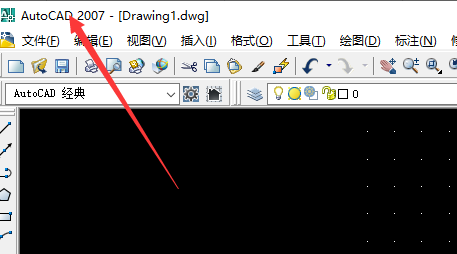

1、首先打开CAD软件，这里以CAD2007为例，如图所示。

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

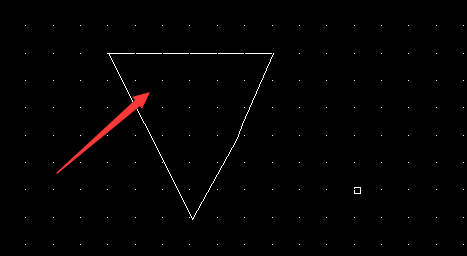

2、先绘一个不封闭的三角形，如图所示。

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

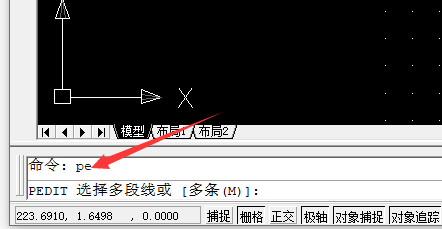

3、在下面的命令栏中输入“pe”命令，然后按回车键，如图所示。

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

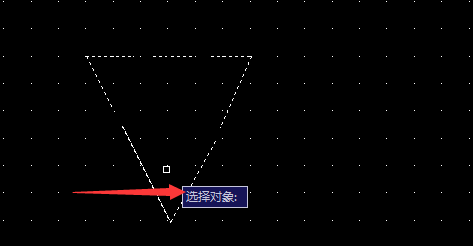

4、然后选中图中的多线段，如图所示。

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

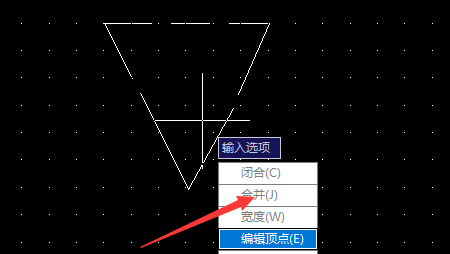

5、然后选择“合并”，如图所示。

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

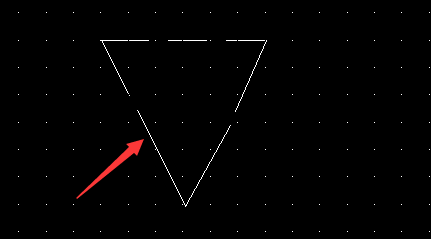

6、然后完成合并即可，点击esc退出，如图所示。

CAD里怎么把一条不闭合的多段线变为闭合的多段线？

查看全部
2020-08-27
赞 回复 采纳

相关问题

CAD如何把两条多段线合成一条闭合的多段线
共2条回答 >
A0京诺装饰公司电话18769692611： 工具：任意版本CAD，图纸第1步：命令行输入命令：pe，回车第2步：看命令行的回提示，因为两条线合并，答算是多条，所以再输入命令：m，回车第3步：选中准备合并的线段，系统提示，选中了2个第4步：看命令行提示：合并应该输入j，输入命令j回车第5步，连敲三次回车键，线段就合并好了
赞 回复
CAD里如何把一条不闭合的多段线变为闭合的多段线？
共2条回答 >
波比： 1、首先打开CAD软件，这里以CAD2007为例，如图所示。2、先绘一个不封闭的三角形，如图所示。3、在下面的命令栏中输入“pe”命令，然后按回车键，如图所示。4、然后选中图中的多线段，如图所示。5、然后选择“合并”，如图所示。6、然后完成合并即可，点击esc退出，如图所示。
赞 回复
CAD怎么把两条多段线合成一条闭合的多段线？
共2条回答 >
祈愿： 1、面对这样的漫反射图形，首先在CAD命令栏中输入“pe”命令，按空格键或enter键确认。2、当“pepedit选择多段线或[多条（m）]：”时，输入“m”并按空格键或enter键确认。3、使用鼠标左键选择要合并的所有分散段，然后按空格键或enter键进行确认。4、“你想将直线和圆弧转换成折线吗？[是（y）/否（n）]？“，按空格键或enter键确认。5、“输入选项[关闭（c）/开放（o）/组合（j）/宽度（w）/拟合（f）/样条（s）/非曲线（d）/线型生成（l））/放弃（u）]：“，直接在....
赞 回复
CAD怎样闭合多段线？
共1条回答 >
西川贝贝： 使用pe命令，选择合并
赞 回复
CAD里怎么把一条不闭合的多段线变成闭合的多段线？
共0条回答 >
唐氏绘画工作室： 1、首先打开CAD软件，以CAD2007为例。在软件界面中，可以通过点击“文件”-“新建”来创建一个新文件。2、在新建的文件中，可以使用工具栏中的绘图工具，如矩形、圆形和直线等，来绘制所需的图形。3、如果需要绘制不封闭的三角形，可以使用多线段工具来绘制。在工具栏中找到多线段工具，并点击它。接着，在画布上拖动鼠标以指定三角形的三个顶点位置。4、如果需要将不封闭的多段线变成闭合状态，可以使用“修改命令”的“延长线段”功能。在命令栏中输入“M”字母，然后按回车键，接着选择需要延长的线段，并再次按回车键....
赞 (4) 回复
