AutoCAD的形位公差无法正常显示

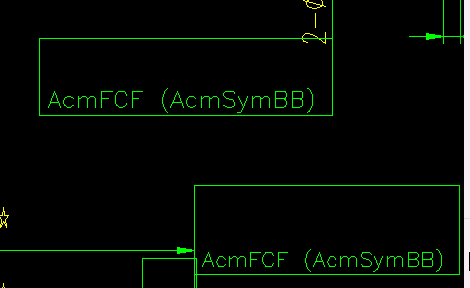

图中方框里本来应该是形位公差,为什么会这样呢?
AutoCAD的形位公差无法正常显示
我要回答
1个回答

AutoCAD的形位公差无法正常显示

初步判定:

是字体格式有问题

标注样式有问题

解决办法:重设上述,还不管用的话,用下面的绝招

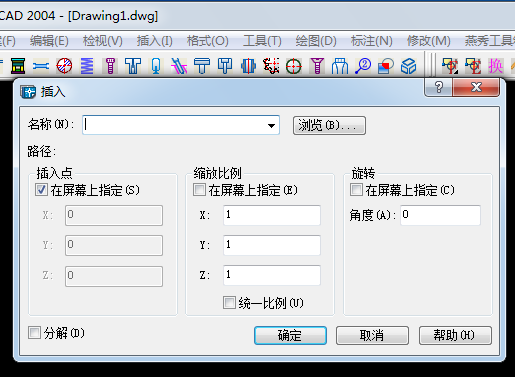

把原图另存为.dxf格式---重新打开一空白CAD---点击插入---图块---浏览---找到刚才的.dxf文件---勾选分解---勾选在屏幕上指定---确定---在CAD里输入坐标0,0,0---输入绽放比例1---按enter。一定能解决。

查看全部
2021-07-26
(2) 回复 采纳
