SolidWorks 可不可以像CAD那样画直线时直接标尺寸?

我要回答
3个回答

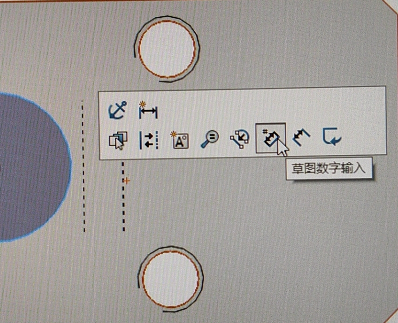

当然可以的,只需要选中草图数字输入即可,如下图,随便画一个草图,然后左键点击就出现这个弹出菜单,点中“草图数字输入”

SolidWorks 可不可以像CAD那样画直线时直接标尺寸?

效果就是下图

SolidWorks 可不可以像CAD那样画直线时直接标尺寸?

查看全部
2021-07-26
(6) 回复 采纳

SW的草图,标注方式,与二维工程图,截然不同。

其草图的,优先标几何关系,(同心,垂直,平行等)
然后是,定位尺寸
最后标注,外形尺寸
其每一个尺寸,都具有其"建模思路、建模意图",并且确定了,后期若要更改模型尺寸,的更改方法。好的建模思路,好的标注方法,后期更改模型,或做系列化模型时,会很省事,很方便。

二者截然不同,建议你先,学习一下,三维模型的"建模思路".。

查看全部
2021-07-26
回复 采纳

可以的,SolidWorks草图时操作可以同CAD,只要你打开SolidWorks
2d
emulator插件即可;
方法:菜单栏
工具-插件-SolidWorks
2d
emulator
前面打勾

查看全部
2021-07-26
回复 采纳
