CAD中如何输入角度？

第一种方法：先画一条一定线长带有角度的直线，输入l并回车键按一下，此时已在绘图区完成起点的绘制

CAD画直线怎么输入角度？
这时输入@300<60并回车一下，这里的300是线长，60是角度，再接着画一条水平直线，因为两条线才可以形成一个角，才可标注角度。

CAD画直线怎么输入角度？
分别标所绘线条和角度是否正确，通过标注可查看完全正确

CAD画直线怎么输入角度？
第二种方法：先随便画一条直线段，并画出与这条直线段垂直的300长线段，我们可以看出下面图这个是90度的角，这一步先完成。

CAD画直线怎么输入角度？
在命令栏输入旋转命令“ro”选择垂直线段并指定旋转点并输入-30，因为我们画提90度的垂直线，要把它旋转到60度就要减30度，就是我们输入的-30的意思。

CAD画直线怎么输入角度？
第三种方法：也是先画好一条直线，然后输入“xl"放射线命令，选择子命令”a“角度，输入60即可，在已画好的60度的射线基础上再偏移300就可以得出我们想要的长度。

CAD画直线怎么输入角度？
使用”ta“修剪工具把过长的放射线修剪掉即可完成我们想要的效果

CAD画直线怎么输入角度？

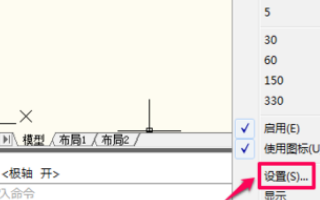

1、首先打开CAD，在界面下方右键单击极轴追踪图标，选择设置。

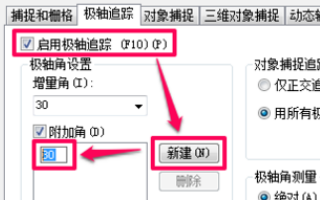

2、在弹出的草图设置中勾选启用极轴追踪，然后在附加角中点击新建，输入想要追踪的角度，这里小编新建0度和30度，最后确定。

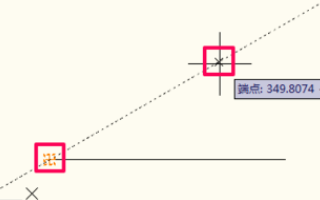

3、设置完极轴追踪之后，我们在画线的时候每隔30度就会出极轴，很容易就画出了角度，画其它角度的设置方法都是一样的。

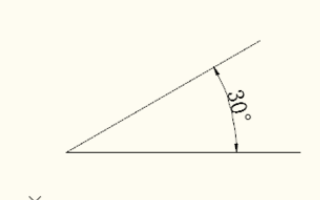

4、画完之后标注一下角度给大家看一下。
