AutoCAD m6的螺丝孔怎么画？

正面图和剖面图具体怎么画和表示？
我要回答
4个回答

有gb制图标准，查阅一下。

查看全部
2021-07-21
赞 回复 采纳

AutoCAD m6的螺丝孔怎么画？

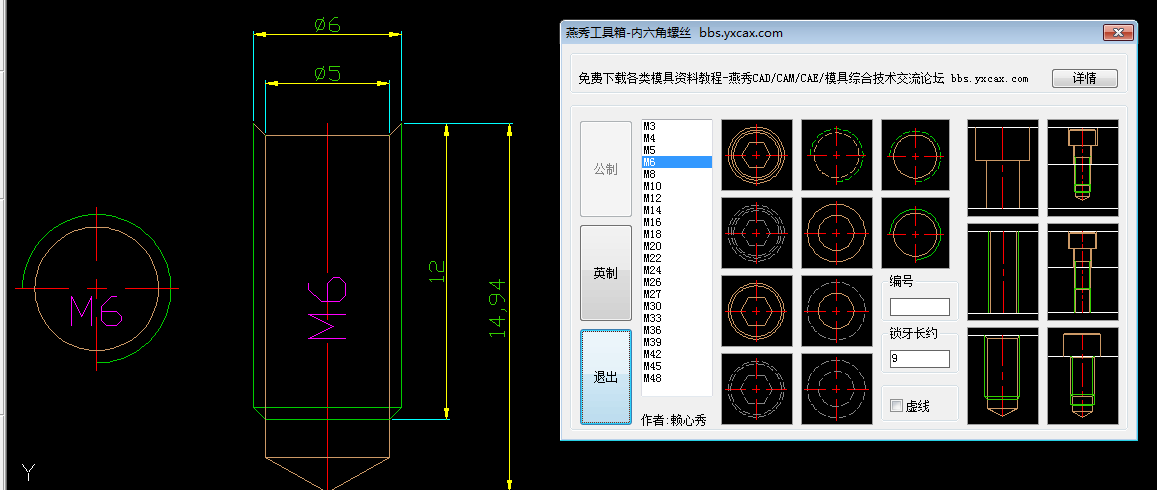

参考左下角图形。

查看全部
2021-07-21
赞 (1) 回复 采纳

AutoCAD m6的螺丝孔怎么画？

用的插件直接调出来使用……可以参考一下

查看全部
2021-07-21
赞 (1) 回复 采纳

可以直接使用插件把这些标准件插入即可，建议你使用三维软件进行建模。

查看全部
2021-07-21
赞 (1) 回复 采纳

相关问题

AutoCAD M6的螺丝孔怎么画？
共2条回答 >
spider： 用的插件直接调出来使用……可以参考一下
赞 回复
CAD怎么画m6螺纹孔？
共2条回答 >
Franklin_： cad画m6螺纹孔的方法如下：1、首先，打开AutoCAD，在绘图空间中绘制一个圆，圆的直径为M6螺纹孔的直径；2、然后，选择“编辑”菜单，在“编辑”菜单中选择“复制”，将圆复制到绘图空间中；3、接着，选择“编辑”菜单，在“编辑”菜单中选择“旋森春睁转”，将复制的圆旋转到M6螺纹孔的角度；4、最后，选择“编辑”菜单，在“编辑”菜单中选择“缩放”，将复制的圆缩放到M6螺纹孔的尺寸，即可完成M6螺纹孔的绘制。如果是三维图形,先画出一个实体和一个孔.这个孔的直径等于螺纹攻丝前的直径.然后以这个孔的中心....
赞 回复
AutoCAD中的螺丝孔和销钉孔怎么画比较好？
共1条回答 >
圣都装饰_JNC： 如图：销孔即圆孔，粗实线；螺纹孔，小径为粗实线，大径为四分之三圆周的细实线。注：螺栓，大径为粗实线，小径为四分之三圆周的细实线。
赞 回复
怎么画AutoCAD中的螺丝孔和销钉孔？
共1条回答 >
裴云： 如图：销孔即圆孔，粗实线；螺纹孔，小径为粗实线，大径为四分之三圆周的细实线。注：螺栓，大径为粗实线，小径为四分之三圆周的细实线。
赞 回复
CAD螺丝孔怎么画啊？CAD螺丝孔应该怎样画？
共1条回答 >
我叫王一浓： 步骤一：先画链接4个螺孔的分度圆，用细点划线。步骤二：画其中一个螺孔时先画极坐标线夹角45度，然后画第一个螺孔，细实线的直径是6mm粗实线是5mm，然后把细实线的1/4打断，这样就画好了。步骤三：
赞 回复
