溜溜问答 > 平面设计 > CAD问答 > CAD2014里面如何取消标注尺寸时自动标注的公差？
流逝的夏天
流逝的夏天
邀请你来回答
663人阅读 2021-07-21

CAD2014里面如何取消标注尺寸时自动标注的公差？

我要回答
1个回答

在标注样式中取消就行了。

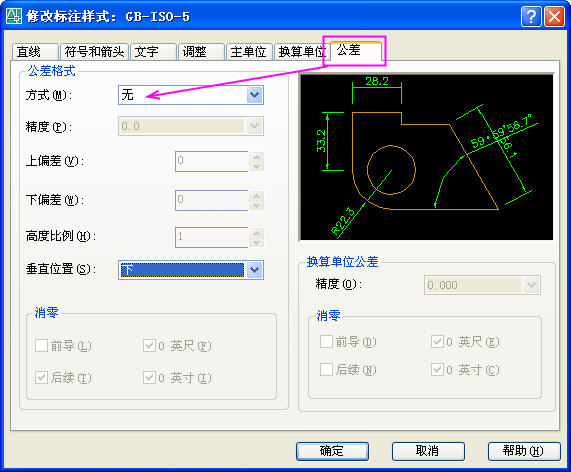

菜单：格式——标注样式——修改——公差。选用，公差格式——无。确认。

CAD2014里面如何取消标注尺寸时自动标注的公差？

查看全部
2021-07-21
赞 (4) 回复 采纳

相关问题

UG8.0怎么取消画图时自动标注的尺寸？
共4条回答 >
许朝-室内设计： 首先进入草图，然后在左上角有个任务两个字点击它，找到草图样式，进到里面就看到有个连续自动标注尺寸的去勾就行了
赞 (26) 回复
SW尺寸标注时如何取消公差显示框？
共3条回答 >
💤： 在SW尺寸标注时，要取消公差显示框，可以通过以下步骤实现：首先选择需要取消公差的尺寸标注，右键单击并选择"编辑标注"，在弹出的对话框中，将公差显示框中的文本删除即可。如果需要全局取消公差显示框，可以在"选项"中选择"文档属性"，然后在"标注和表格"选项卡中，取消勾选"标准和表格公差显示框"选项即可。这样就可以有效地取消尺寸标注中的公差显示框。
赞 (33) 回复
用CAD画图时如何标注尺寸公差？
共2条回答 >
Kidcat Uzumaki： 具体方法如下：选中尺寸，同时按下ctrl+1，看下图
赞 回复
CAD怎么标注尺寸公差 CAD尺寸公差标注方法？
共1条回答 >
SizeR_： CAD怎么标注尺寸公差，CAD尺寸公差标注方法其实不难，小编来演示一下。1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。2、通常我们标注公差可以在“标注样式”里面设置。点击工具栏上的“标注样式按钮”。3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。5、在方式里面可以选择你需要的公差的方式设置好以后，点击“确定”，返回上一....
赞 回复
CAD怎么标注尺寸公差CAD尺寸公差标注方法？
共1条回答 >
烟： 1，首先我们圆画好，然后用线型标注把圆标注出来。2，双击标注文字，把原先的标注删掉3，然后输入φ40-0.01^-0.02(%%c就能打出φ，不会的可以右键添加符号，里面有φ的符号，^这个符号是shIft+6,输入法需要切换为英文才能打出）4，然后我们把φ40后面的数字全部框选上，然后选择堆叠选项，5，设置完成点击确定就可以了。
赞 (4) 回复
