CAD剖面线

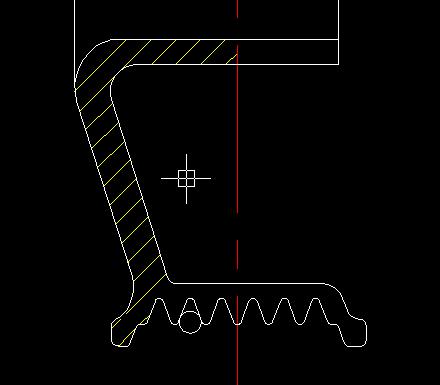

CAD剖面线 CAD剖面线 CAD剖面线
我要回答
4个回答

框选时全部选中了么?左向右框时一点也不能少框。

查看全部
2021-07-21
回复 采纳

应该是图形没有封闭造成的,你放大以后仔细检查,或者用延长线先延长再检查是否是封闭,你可以把图形用直线分段成几段再来打剖面线,这样能更快的判断出是哪段线没有封闭了

查看全部
2021-07-21
回复 采纳

1、图形没有完全封闭,仔细检查,确保图形封闭。中心线也被认为是填充边界,所以右边未能选中,需要在右边再选择一次剖面区域;
2、因为只选中一部分部剖面区域,所以填充出来也就只有这一部分;
3、解决办法:用延伸等命令使图形完全封闭,选择全部的填充区域。

查看全部
2021-07-21
(3) 回复 采纳

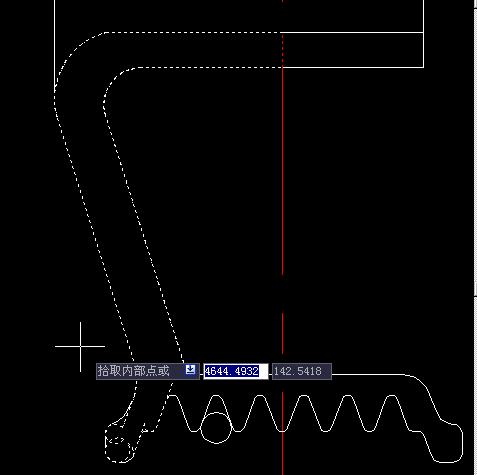

CAD中填充时,让你先选择对象或内部点,选择后,程序内部进行运算,它要求是各个区域为孤岛.各个孤岛间进行布尔运算.再后得出你图中的填充的边界.因此,第二幅图中显示的是边界.由于图形复杂,运算有错.处理办法是:将各个线段用多线段进行相连即可.由于你不希望中间红色轴线成为区域分割线,你要填充时可选择对象方式.

CAD剖面线

查看全部
2021-07-21
(5) 回复 采纳
