CAD路径阵列问题

CAD路径阵列问题
我要回答
4个回答

这个是
线段等分的使用,具体步骤如下:
建块。这个块是你线段的图形,基点为块的中心点等。命名01等
div选择线段,输入b块名01等,然后y是,输入等分的个数
调整,看下基点对不对,不对的话进入块调整

查看全部
2021-07-21
回复 采纳

除了环形,CAD阵列路径不能为别的曲线吧?

查看全部
2021-07-21
回复 采纳

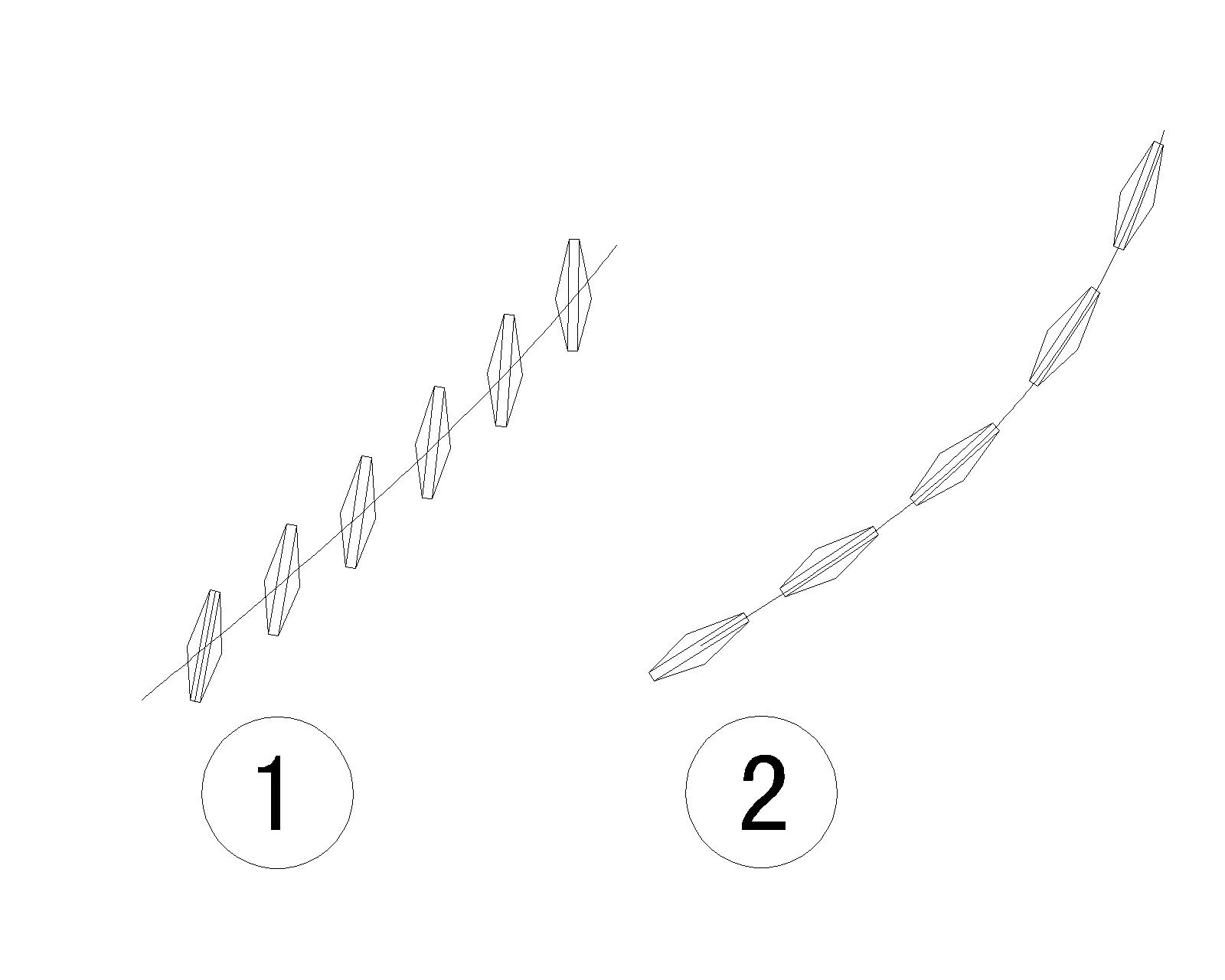

CAD里面没有顺着路径进行阵列的功能。①是线性阵列的结果,而②,如果你说的那条“路径”是一段圆弧的话,就是环形阵列做的。若不是,应该是用divIDe或meaSUre命令来做的。这需要将你要“阵列”的图元做成块,然后运用这两个命令中的一个,再选择对齐块即可。

查看全部
2021-07-21
(5) 回复 采纳

你图本来画的就不对,当然旋转不对了。
你的这两个图选装方式是完全一样的,但是左边的图的旋转对象跟弧线的夹角大概是45度,有图的对象跟弧线没有夹角,这样出来的图能一样吗?
先把旋转对象旋转到合适的角度吧,然后“复制时旋转对象”的选项要打勾,好了再试试吧

查看全部
2021-07-21
(13) 回复 采纳

相关问题

CAD 沿路径阵列问题
共2条回答 >
Scream:   1、画一个圆,按快捷键b定义一个块,记得拾取对象和中心点;取个容易辨认简单的名字  且与原来的块名没重复,如CC;  2、在画一条线段或者多段线;  3、选中你要阵列的路径,输入快捷键me(英文状态);4、提示输入块等分b;空格;   5、输入快块名CC;回车;对齐块空格 6、输入你想等分的距离,空格,ok;
(1) 回复
请问CAD中关于路径阵列的问题
共2条回答 >
A-懿加空间设计15835293331: 你把你想要的图传上来,就可能帮你解决问题了。不然不知道你最终想要的结果,不知道怎么回答好。
回复
CAD椭圆阵列和路径阵列怎么创建?
共1条回答 >
陌上花早: CAD椭圆阵列和路径阵列怎么创建?在CAD中我们常用常见的阵列有两种,环形和矩形,那多线段的阵列我们该怎么去设置?这时我们可以采用“meaSUre”定距等分命令就可以实现这一点;定距等分命令可以在选定的图形线段上根据设定的距离,插入标志和块;本文给大家介绍一下CAD如何创建椭圆阵列和路径阵列。1.我们需要把圆形环绕椭圆形成阵列,如下图:2.我们先把小圆建立为块,以为定居等分命令不支持插入图形。我们输入命令符“block”进入块面板。点击“拾取基点”,拾取小圆圆心,然后“选择图形”,将小圆,确定,....
回复
CAD怎么路径阵列?
共1条回答 >
小蔡-bluesky: 确定路径是一个整体图形~选择需要阵列图形~阵列ar~选择路径阵列~移动光标可以设置阵列的间距。定数等分/定距等分中输入块效果与路径阵列一样
回复
CAD怎么修改路径阵列?
共1条回答 >
王崽崽°: 在CAD中,修改路径阵列可以通过以下步骤进行:1.打开CAD软件并创建一个新的文档。在绘图窗口中绘制好一段弧线和矩形作为操作演示。2.点击菜单栏上的阵列下的倒三角图案,从下拉菜单中选择路径阵列。或者,你可以从修改选项中找到【矩阵】,然后单击【路径阵列】。3.根据提示选择需要进行阵列的图形,可以选择多个图形。完成选择后点击右键确定,然后选择路径。4.选择路径后将弹出阵列的图像。点击时要在路径的接近起始位置处点击。5.我们可以对阵列的图形进行修改,在命令栏中选择相应的选项进行修改。或者点击右键退出阵....
(10) 回复
