怎么用sketchup生成剖面图

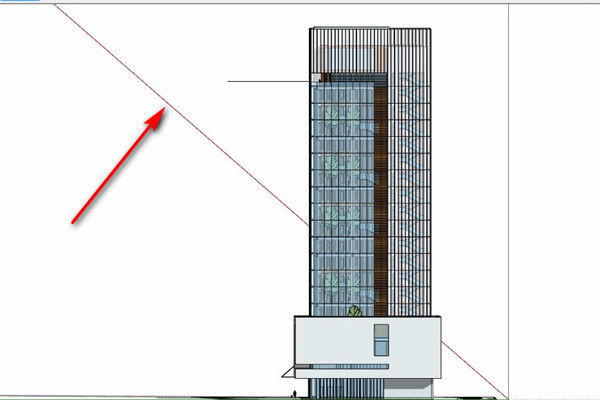

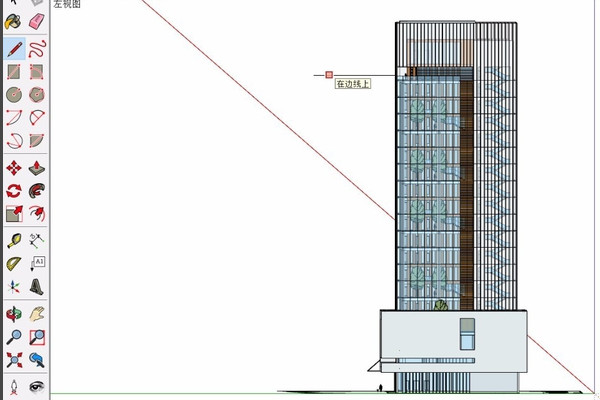

1、使用SketchUp开启需要进抄行剖切的模型文件，使用铅笔工具，在需要剖切的位置上画一条直线。

2、直线能够帮助更加准确的绘制剖切面，完成后点击SketchUp工具栏中的剖面工具，即可开始绘制剖切面。

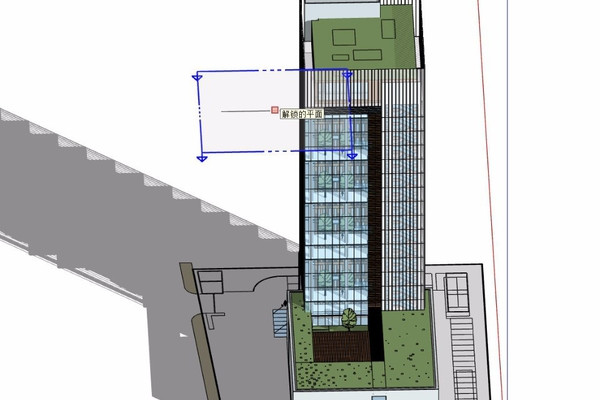

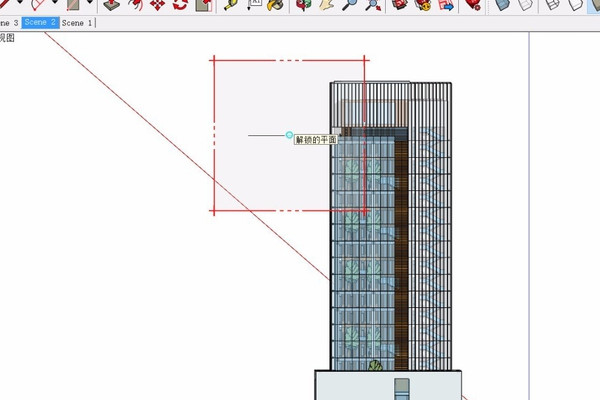

3、将鼠标移动到绘制好的直线上，系统就会自动锁定，并出现剖切面的提示符号，剖切面和视角相关。此时剖切面为红色，说明此处在红色轴线上。

4、将视角调整，系统就会自动调整剖切面，让剖切面尽可能全部处于我们的视野下，确定剖切位置后点击鼠标确定。

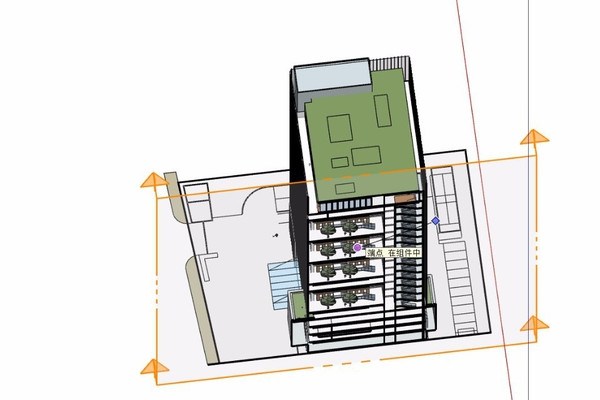

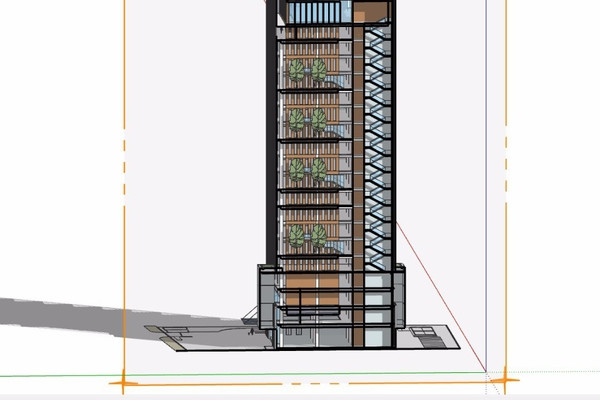

5、确定剖切面后，系统就会自动绘制剖切面，并且模型在指定位置剖切，即可看到模型的剖面图。

6、剖面确定后，可自由移动模型，剖面不会受到影响，在剖切工具栏中，也可以自行选择剖面显示的开启或者关闭。

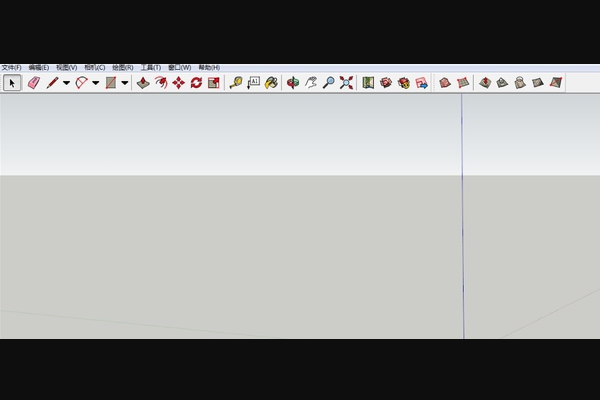

1。首先打开SketchUp软件。

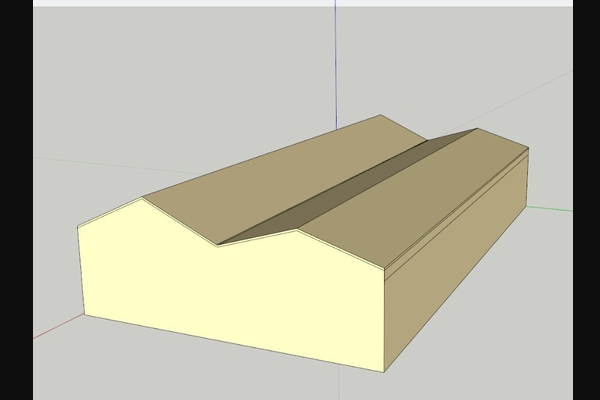

2、然后绘制需要导出剖面的模型。

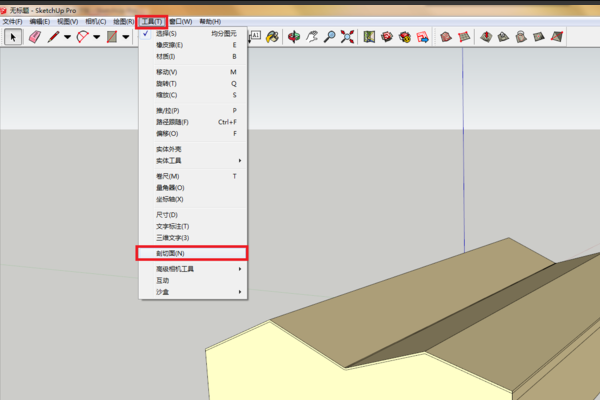

3、在工具栏选择“工具-剖切内面”。

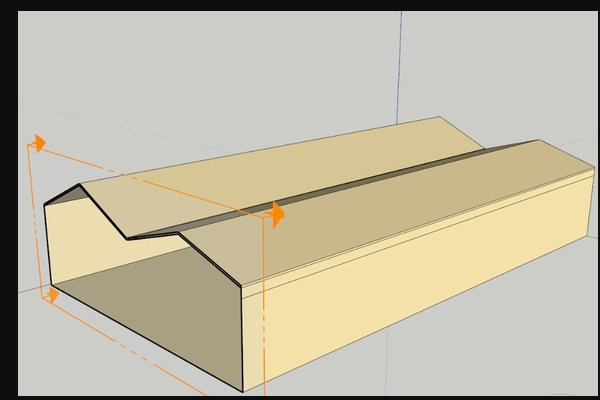

4、点击要剖的面容，便会显示剖面效果，也可以选择剖切面进行移动。

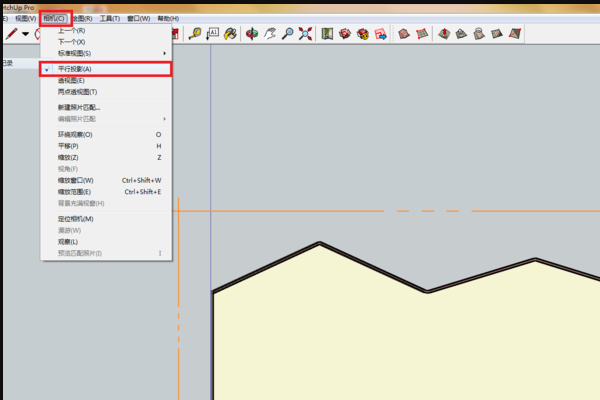

5、在工具栏选择“相机-平行投影”。

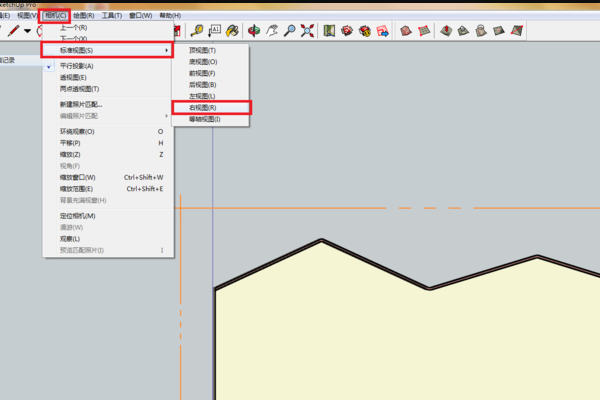

6、在工具栏选择“相机-标准视图-右视图”。

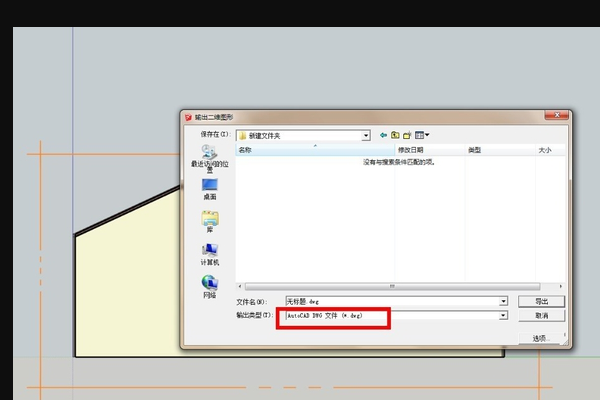

7、选择“文件-导出-2d模型”选择DWg文件格式，确认导出。

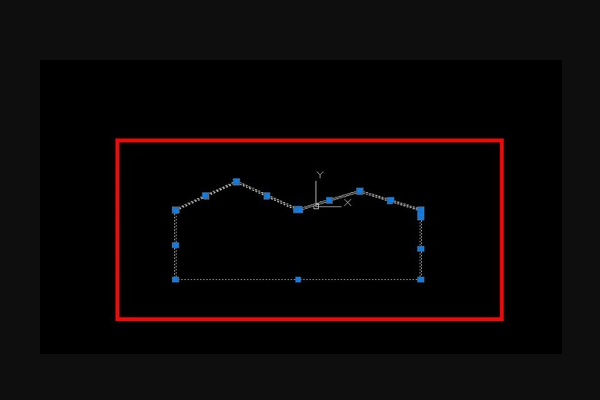

8、打开CAD文件，确认导出成功。
