溜溜问答 > 平面设计 > CAD问答 > CAD倒角如何标注，如图？
流逝的夏天
流逝的夏天
邀请你来回答
110人阅读 2021-07-20

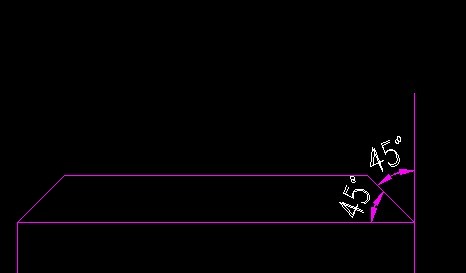

CAD倒角如何标注，如图？

CAD倒角如何标注，如图？
我要回答
3个回答

如果是机械行业
AutoCAD mechanical 有这个标注

查看全部
2021-07-20
赞 (1) 回复 采纳

直接角度标注不就好了。。

CAD倒角如何标注，如图？

查看全部
2021-07-20
赞 回复 采纳

这种情况一般是一个箭头指到倒角上然后标注倒角斜边的长度，角度默认就应该是45度

查看全部
2021-07-20
赞 (1) 回复 采纳

相关问题

CAD倒角如何标注
共2条回答 >
尹衍庆： 国家标准《gb/t4458.4-2003机械制图尺寸注法》在其5.9节中指出：“45°的倒角可按图31的形式标注，”如下图所示。国家标准《gb/t4458.4-2003机械制图尺寸注法》在其5.9节中规定：“非45°的倒角应按下图的形式标注。”如下图所示。
赞 回复
CAD中的倒角的标注如何标注
共2条回答 >
东赢装饰： 图一这是最常见的一种倒角标注方法，另外图二这种也有部分公司在用1.首先需要用到引线工具快捷键le,也可以在“标注”中找到“引线”。2.按提示输入三个点，对应的就是这三个点，后面有要求文字输入，不建议输入。3.输入的效果是这样的，当然也可以改成这样，但总体来说，不实用。4.然后是文字的输入，一般直接复制出任意一个其它标注，用x直接打散，其它删掉，留下文字。5.把文字复制过来，更改成需要的值。
赞 回复
CAD倒角如何标注？
共2条回答 >
涵子： 国家标准《gb/t4458.4-2003机械制图尺寸注法》在其5.9节中指出：“45°的倒角可按图31的形式标注，”如下图所示。国家标准《gb/t4458.4-2003机械制图尺寸注法》在其5.9节中规定：“非45°的倒角应按下图的形式标注。”如下图所示。
赞 回复
CAD倒角怎么标注，CAD如何标注倒角？
共1条回答 >
ELEVEN•5211： cad中正确倒角的方法/步骤：CAD中标注倒角的方法一：1、菜单：标注-多重引线2、指定A、B两点3、在弹出的多行文字框中输入C2怎样绘制AutoCAD倒角标注CAD中标注倒角的方法二：1、使用　对齐标注　来标注，指定两点后别急着确定数字位置2、在输入T，命令栏内输入C23、确定标注位置4、命令栏输入分解X，选择标注，回车5、删除多余线段怎样绘制AutoCAD倒角标注CAD中标注倒角的方法三：1、在状态栏输入LE，回车2、按顺序指定A、B、C点3、状态栏提示输入文字宽度，默认则直接回车4、状态栏....
赞 回复
CAD如何标注倒角？
共1条回答 >
恩智_姚： 1、打开CAD，在命令栏中输入命令DIM，然后按空格键确定。2、输入命令之后，再输入L，按空格键确定。3、确定L命令之后，需要几个点就点几下，然后按空格键确定。4、画好倒角之后，输入标注文字。5、输入标注文字之后，直接按回车键确定就可以了，倒角标注就做好了。
赞 (2) 回复
