溜溜问答 > 平面设计 > CAD问答 > CAD等高线如何导入SKETCHUP生成地形
流逝的夏天
流逝的夏天
邀请你来回答
1161人阅读 2020-08-26

CAD等高线如何导入SKETCHUP生成地形

CAD里整理了一张地形图，（删掉了标高那些，只剩等高线）导入SU后，发现全是线，但是已经是有高度的了，但如同一个圆柱直接上去了 怎么回事？ 应该怎么导入CAD地形啊？
我要回答
2个回答

不需要连续的线。地形工具像一张布。放上去哪儿有东西布就会包哪儿。你的问题应该是线太多的问题。你可以根据自己机器的状况。每隔几米到几十米高度删一些等高线。一般生成一座山，4-5层等高线足以。机器好，内存大，就来个10来层等高线。加上耐心，你会成功的。

查看全部
2020-08-26
赞 回复 采纳

CAD等高线导入SketchUp生成地形步骤如下：

1、打开CAD，绘制要做的地形形状及等高线。

CAD等高线如何导入SketchUp生成地形

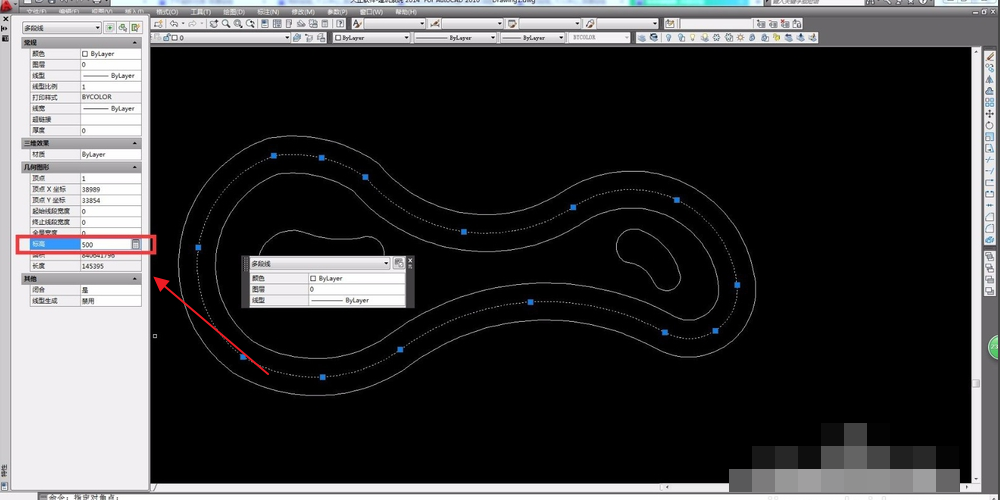

2、给等高线添加高度。

CAD等高线如何导入SketchUp生成地形

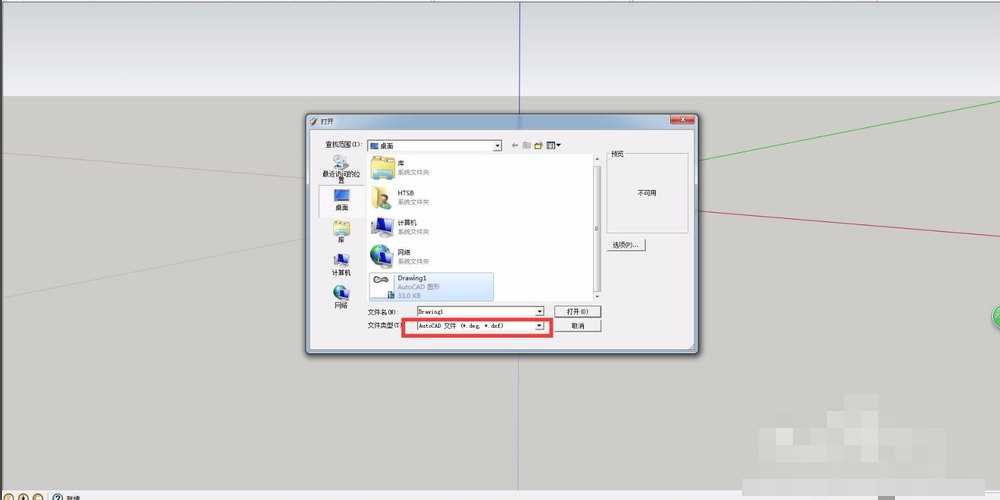

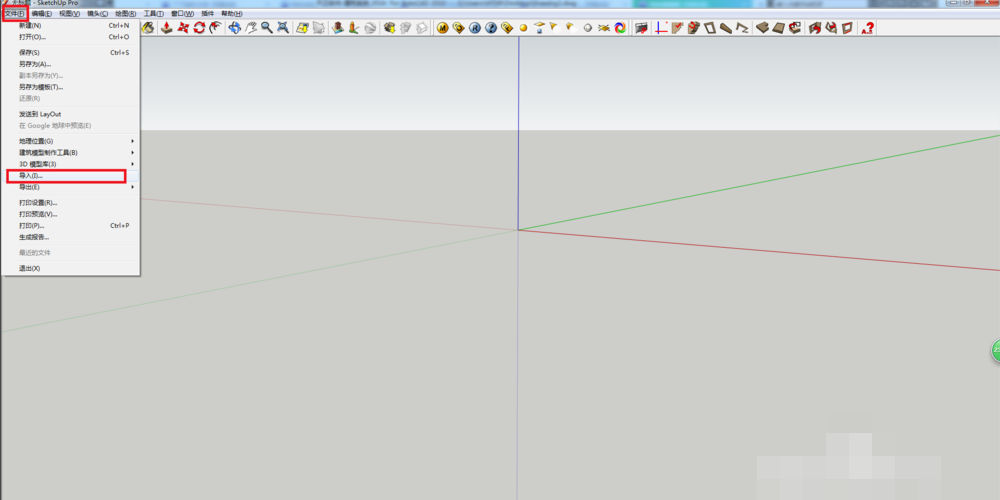

3、保存CAD后，打开SketchUp，导入CAD图形，选择DWg格式。

CAD等高线如何导入SketchUp生成地形

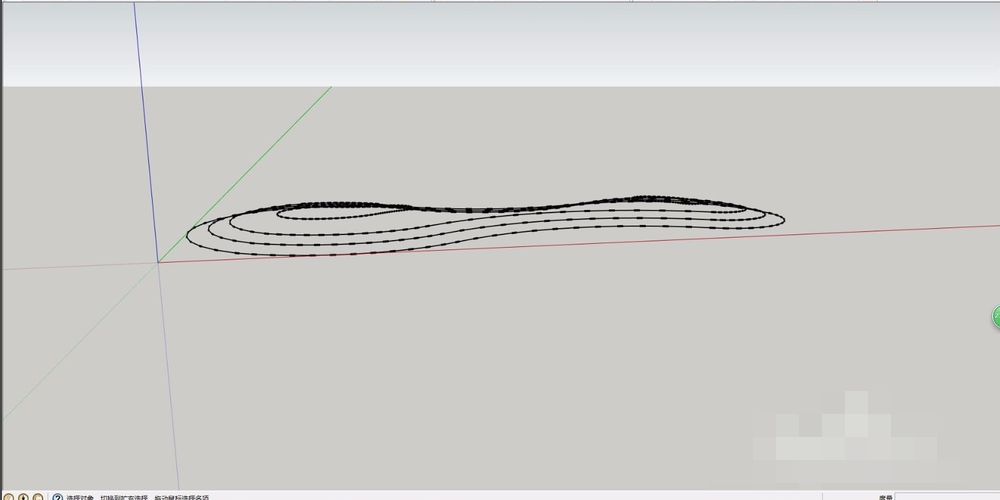

4、CAD导入之后，线条自动会有高度上的区别。

CAD等高线如何导入SketchUp生成地形

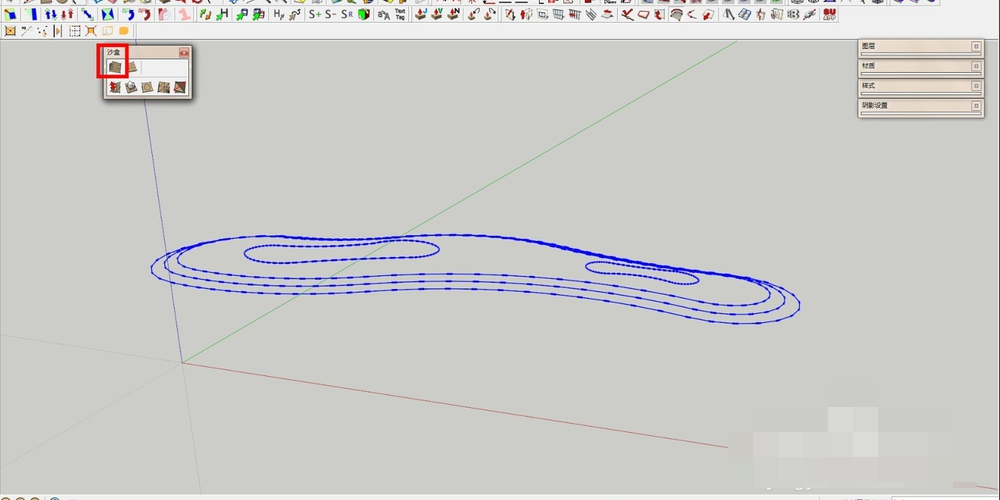

5、在“沙盒”中选择按等高线生成曲面。

CAD等高线如何导入SketchUp生成地形

6、地形生成成功，若有多余的面，可以自行删除。

CAD等高线如何导入SketchUp生成地形

查看全部
2020-08-26
赞 回复 采纳

相关问题

CAD等高线如何导入SketchUp生成地形？
共4条回答 >
朻安： 不需要连续的线。地形工具像一张布。放上去哪儿有东西布就会包哪儿。你的问题应该是线太多的问题。你可以根据自己机器的状况。每隔几米到几十米高度删一些等高线。一般生成一座山，4-5层等高线足以。机器好，内存大，就来个10来层等高线。加上耐心，你会成功的。
赞 (27) 回复
CAD等高线如何导入SKETCHUP生成地形？
共2条回答 >
巧莲： 打开googleearth找到你想要截取的地形位置（这个不用多说了吧）范围不能太大，每次抓地形只能固定大的一个范围。SketchUp抓地形这个时候进入SketchUp。抓地形的工具在工具——google地球——获取当前视图。
赞 回复
sketchup等高线生成的地形怎么做成梯田样的地形？
共1条回答 >
慢跑的兔子： 不需要连续的线。地形工具像一张布。放上去哪儿有东西布就会包哪儿。你的问题应该是线太多的问题。你可以根据自己机器的状况。每隔几米到几十米高度删一些等高线。一般生成一座山，4-5层等高线足以。机器好，内存大，就来个10来层等高线。加上耐心，你会成功的。
赞 回复
SketchUp等高线生成的地形怎么做成梯田样的地形？
共1条回答 >
云飞： 梯田是[1]在在丘陵山坡地上沿等高线方向修筑的条状阶台式或波浪式断面的田地。是治理坡耕地水土流失的有效措施，蓄水、保土、增产作用十分显著。梯田的通风透光条件较好，有利于作物生长和营养物质的积累。按田面坡度不同而有水平梯田、坡式梯田、复式梯田等。梯田的宽度根据地面坡度大小、土层厚薄、耕作方式、劳力多少和经济条件而定，和灌排系统、交通道路统一规划。修筑梯田时宜保留表土，梯田修成后，配合深翻、增施有机肥料、种植适当的先锋作物等农业耕作措施，以加速土壤熟化，提高土壤肥力。
赞 (1) 回复
大型CAD等高线怎么导入SU生成地形？
共1条回答 >
wmy： 要导入大型CAD等高线图至SketchUp生成地形，首先需要将等高线图导入AutoCAD，然后将其转换为DWG或DXF格式的文件。接下来，可以使用SketchUpPro或者插件软件来导入DWG或DXF文件，将其转换为三维模型。在SketchUp中，可以使用工具进行地形编辑，将已导入的等高线模型进行调整和加工，以生成精确的地形模型。最后，可以根据需要添加材质和景物，使地形模型变得生动丰富。整个过程需要耐心和技术支持，但能够生成高质量的地形模型。
赞 (16) 回复
