郭美玲:

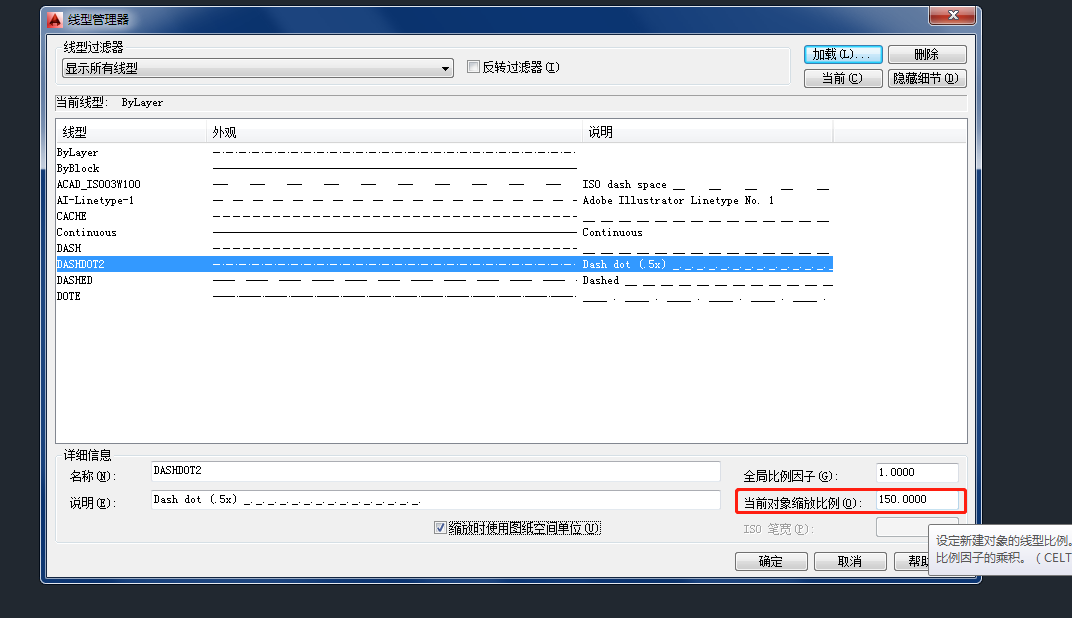

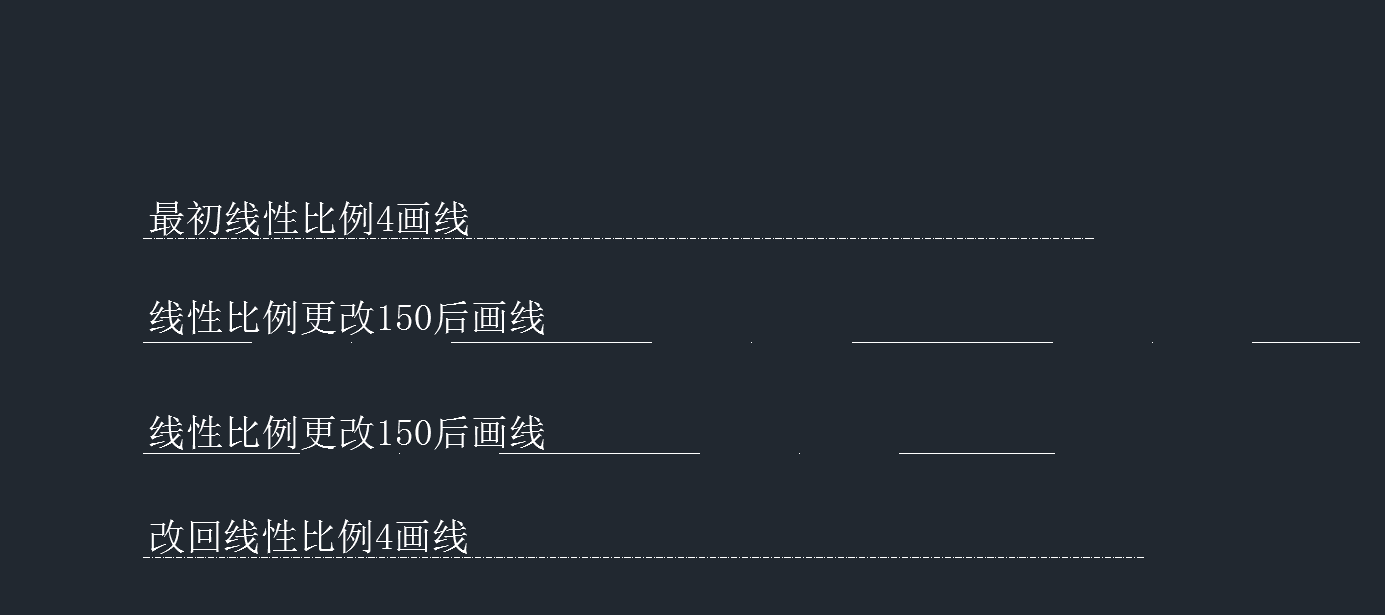

CAD修改线型比例有时需要为不同对象设置不同的线型比例,为此,就需要单独控制对象的比例因子。当前对象线型比例是由系统变量celtscale来设定,调整该值后所有新绘制的非连续线型均会受到它的影响。在缺省情况下celtscale=1,该因子与ltscale是同时作用在线型对象上。例如,将celtscale设置为4,ltscale设置为0.5,则最终显示线型时采用的缩放比例将为2,即最终显示比例=celtscale*ltscale。下图是celtscale分别为1、2时虚线及中心线的外观。用户只要在....
