溜溜问答 > 平面设计 > CAD问答 > CAD标注 如何设置？
流逝的夏天
流逝的夏天
邀请你来回答
100人阅读 2021-07-20

CAD标注 如何设置？

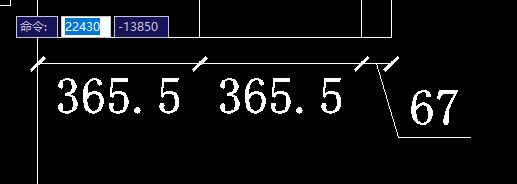

如何设置不在一条线上 文字不会挤在一起
CAD标注 如何设置？
我要回答
1个回答

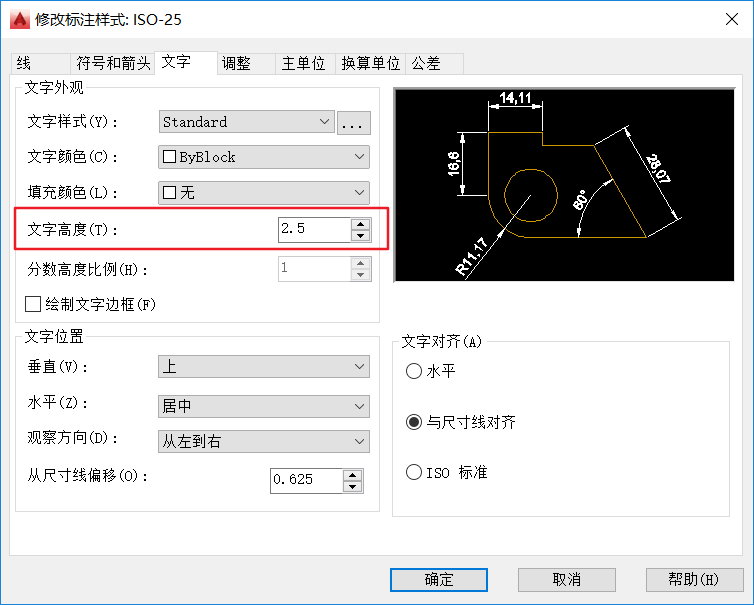

1、在标注样式里把文字改成合适大小。修改文字高度，直到看着舒服为止！（推荐）

CAD标注 如何设置？

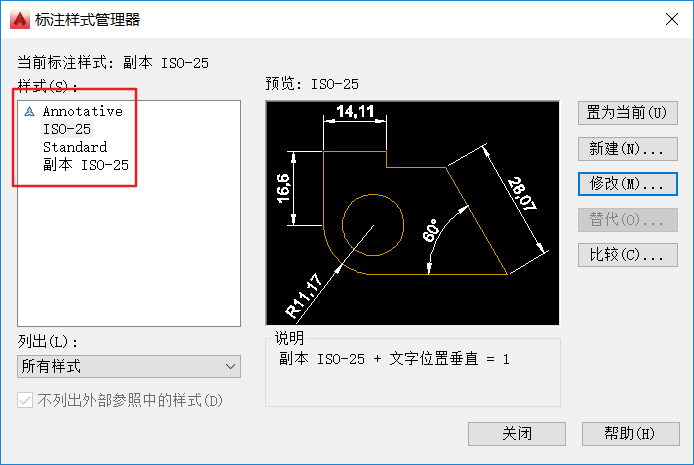

2、选中一个标注为它设置单独样式。a我用默认iso-25，b我用副本iso-25。

CAD标注 如何设置？

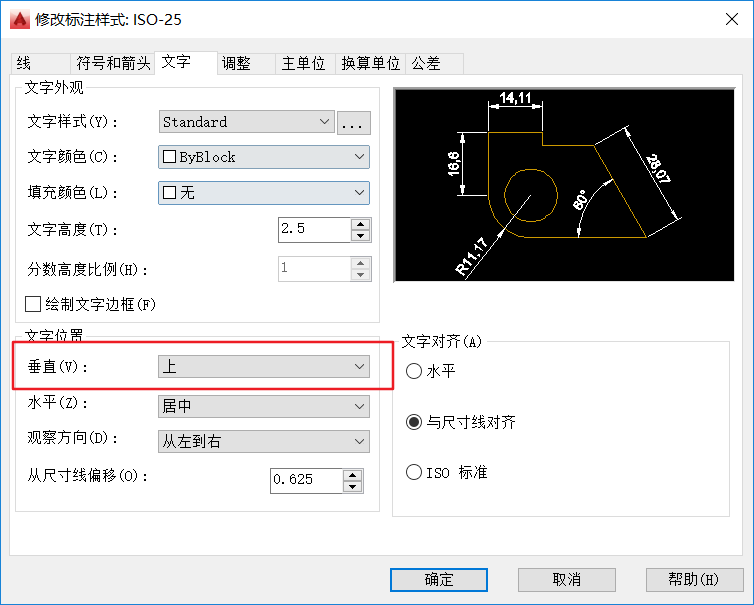

2.1 a（iso-25）设置文字在上面

CAD标注 如何设置？

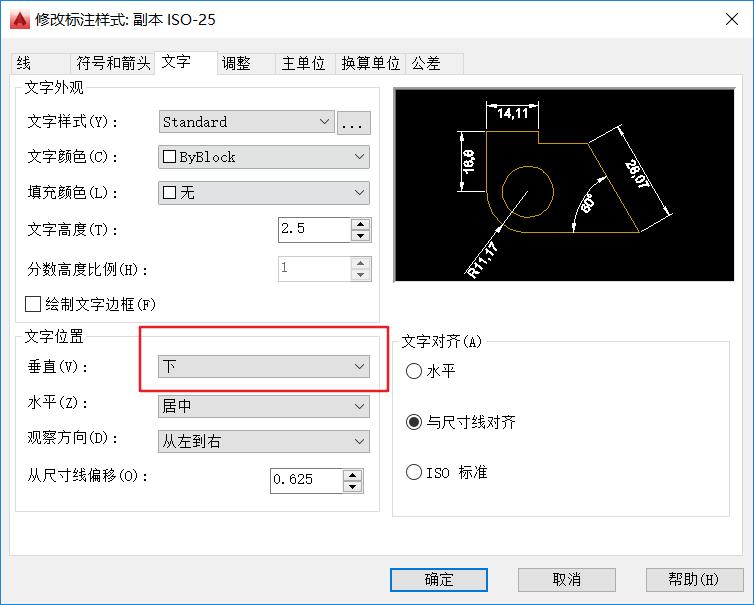

2.2b（副本iso-25）设置文字在下面

CAD标注 如何设置？

2.3、显示效果

CAD标注 如何设置？

更多细节就要靠你自己慢慢调了。

查看全部
2021-07-20
赞 回复 采纳

相关问题

CAD标注如何设置？
共2条回答 >
威： CAD标注设置好后，点保存--文件类型：选图形样板，下次打开后，点新建，选择你保存的文件名，就可以了。
赞 回复
CAD如何设置图纸标注
共1条回答 >
马赛克拼图，剪画杨海涛： CAD如何设置图纸标注在CAD的日常使用中，可能会遇到需要用到图纸标注的时候，那么CAD如何设置图纸标注呢？下面教大家一种方法。步骤一：打开CAD软件之后，要在绘图之前先设置好标注及其样式.单位等。标注设置如下说明，打开“标注样式管理器”，在该图框右侧选择“新建”命令。步骤二：点击“新建”命令之后会弹出一个“创建新标注样式”，根据自己的习惯来新命名,,命名之后点击“继续”，以进一步的设置步骤三：先对文字栏进行设置，文字位置，在“垂直”选项中选择“居中”步骤四：对于“符号和箭头”，在板式家具设计行....
赞 回复
CAD如何设置尺寸的标注？
共1条回答 >
HHA蜂浆纸~金娇： 在标注标注样式里面，有标注样式管理器，可以新建或者修改样式。
赞 回复
CAD如何设置圆形标注？
共1条回答 >
怡宝╯： 　　圆心标记有两种样式，其中，中心标记是圆或圆弧中心的小十字，中心线是标记圆或圆弧中心的虚线。下面我把方法都教给大家，一起来学习吧。　　cad设置圆形标注的方法：　　圆心标记的样式在”标注样式“的”符号和箭头“选项卡中的”圆心标记“选项卡中进行设置。　　创建圆心标记的方式：在菜单栏中选取”标注“/”圆心标记“命令;如图所示　　在命令行中输入DIMCENTER命令也能打开创建圆心....
赞 回复
CAD如何设置标注箭头？
共1条回答 >
芙蓉： CAD如何设置标注箭头，这个有的朋友老是忘记在哪里设置，今天我就来教给大家如何去做。工具/原料CAD方法/步骤1、第一步，我们打开我们CAD。2、第二步，在该界面内找到注释选项，如图所示。3、第三步，点击注释选项，在其下拉菜单那里找到标注样式选项，如图所示。4、第四步，点击标注样式选项，弹出标注样式管理器对话框，在该对话框内找到修改选项，如图所示。5、第五步，点击修改选项，在弹出修改标注样式对话框，在该对话框内找到符号和箭头选项，如图所示。6、第六步，点击符号和箭头选项，在其界面内找到箭头选项，....
赞 回复
