CAD如何建立块和调用块？

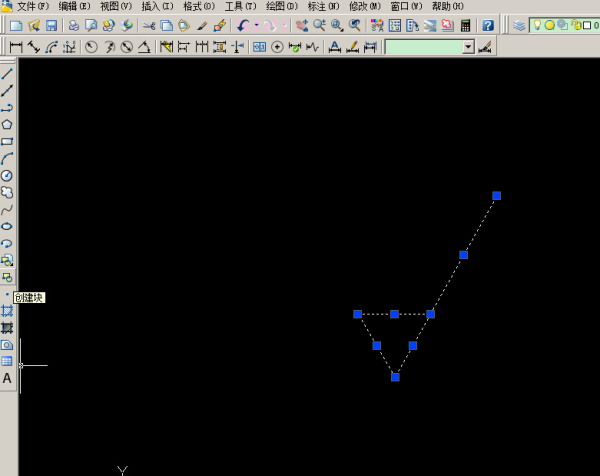

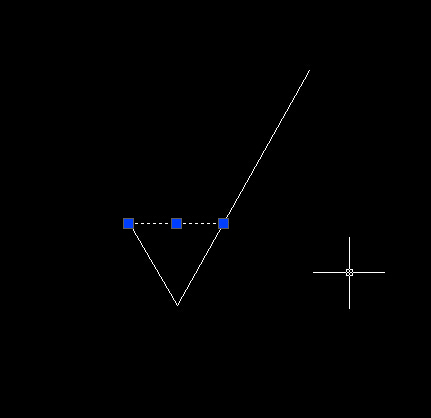

如图，画了一个表面粗糙度的符号，想把它建成块，从图上可以看出，这是一条一条画的，现在要建成一个块。

1、全选你要建块的图像，点击创建块命令。快捷键b，注意使用快捷键的使用输入状态一定是要在简体美式的状态下使用。

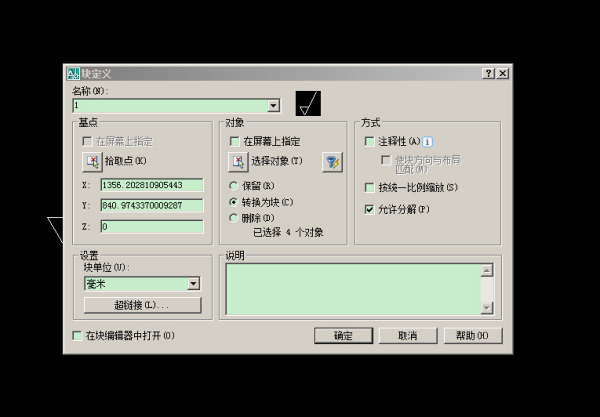

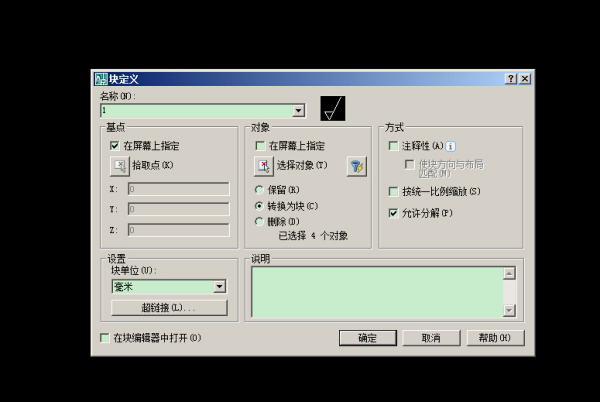

2、跳出创建块界面后，先给块命名，看自己习惯，我这边简单用的是“1”。这时候直接点确定的话就没有选择插入的基点。

、

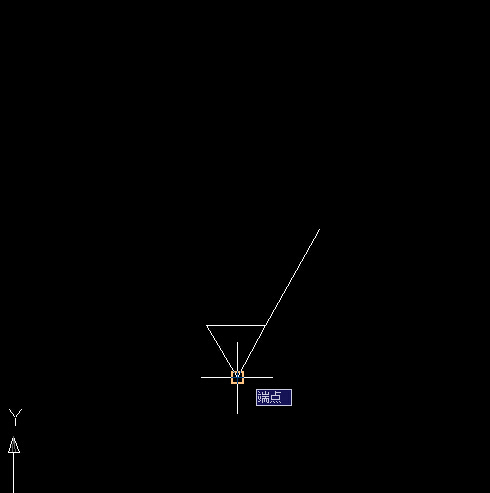

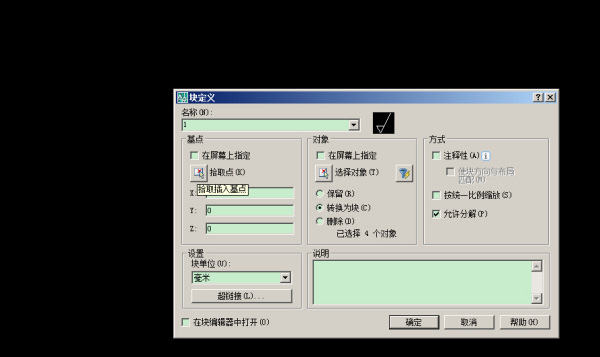

3、将基点下面的“在屏幕上指定的”前面的打勾去掉，然后点击下面那个“拾取点”，如上图。

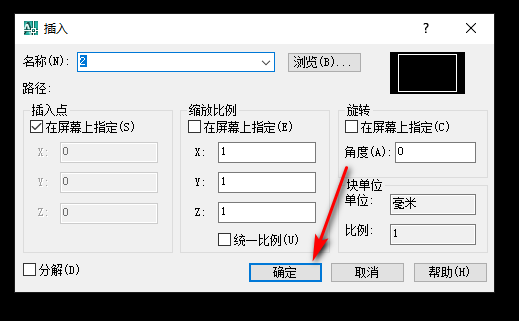

跳出插入界面，对一下名称，很多个快的时候可以根据你的块名称选择你要插入的块。点击确定。

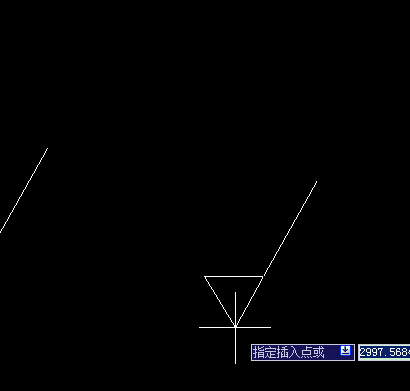

下面的插入点是让你选择你块所要放置的位置。

比例是可以缩放原来的块

旋转是可以在你建块的基点为基点基础上旋转原来的块。

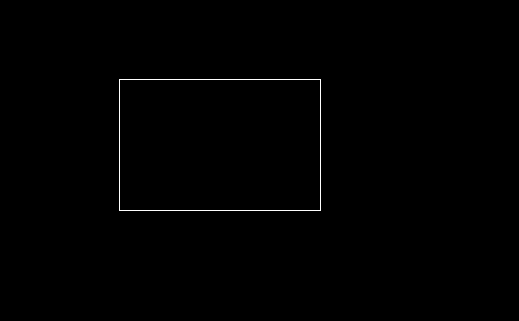

1、打开CAD。

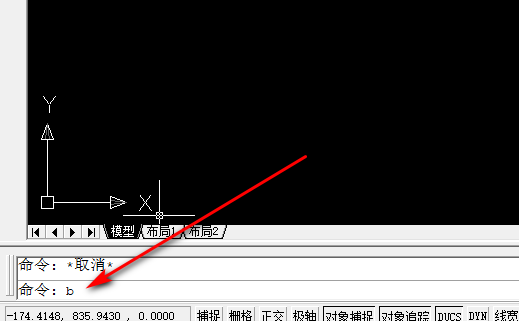

2、然后输入建块命令b，空格键确定。

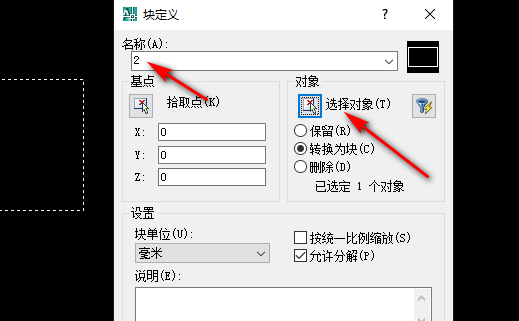

3、输入块名称，然后点击选择对象，最后点击确定。

4、确定建立块后，块就建立好了。

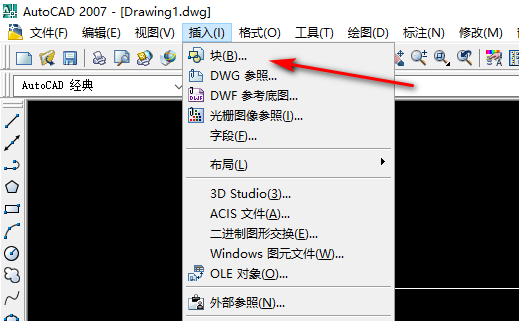

5、点击工具栏中是插入块。

6、点击插入块后，弹出窗口，点击确定。

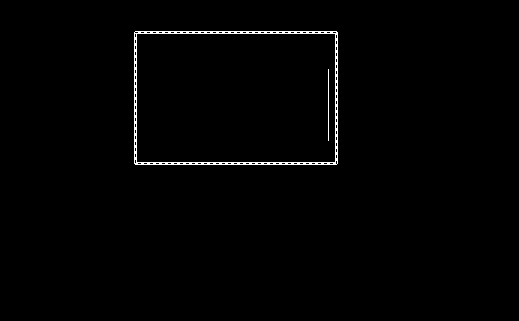

7、点击确定后，就可以调用块了，点哪里块就插入哪里。
