在CAD中如何画带箭头的直线？

刚接触CAD的你，还在为CAD箭头的绘制而困扰吗？今天小编来教大家正确绘制直线箭头的方法，有兴趣的一起来学习一下。

1、首先我们打开CAD编辑器进入到操作界面，然后点击下方的直角符号，命令栏会提示<正交 开>，打开正交。

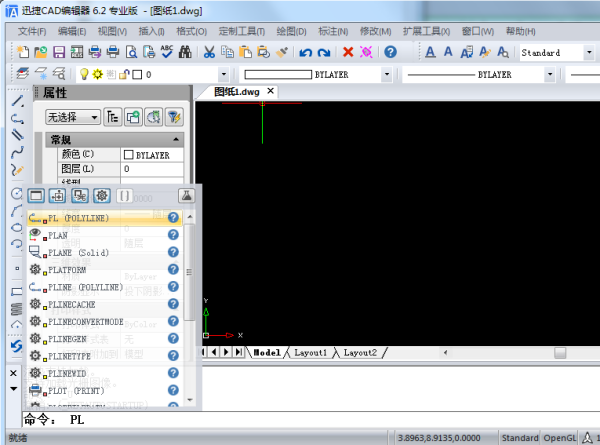

2、然后我们在ad编辑器命令栏输入“pl”命令，回车，在CAD中确定起点，然后再确定下一点，即线段的端点。

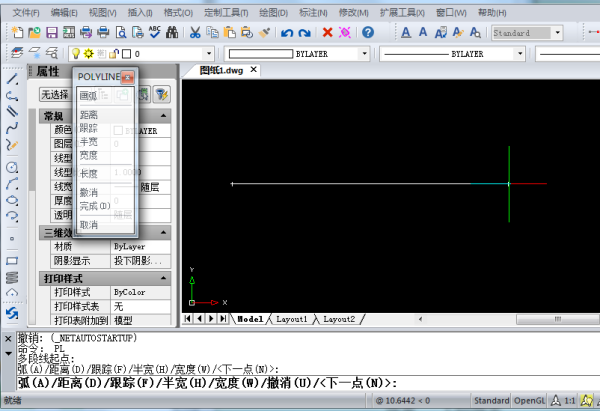

3、直线绘制完成后，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，按回车键即可。

4、然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“enter”键就完成直线箭头的绘制啦。

准备工具/材料：装有Windows 10的电脑一台，CAD软件。

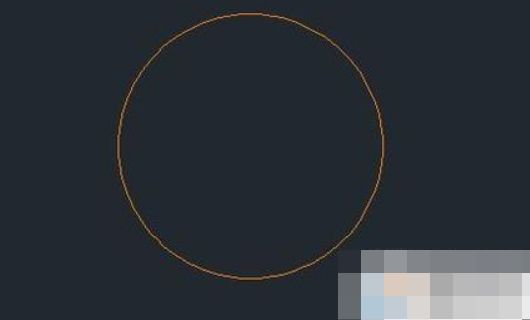

1、新建一个CAD文件，如图，是一个圆。

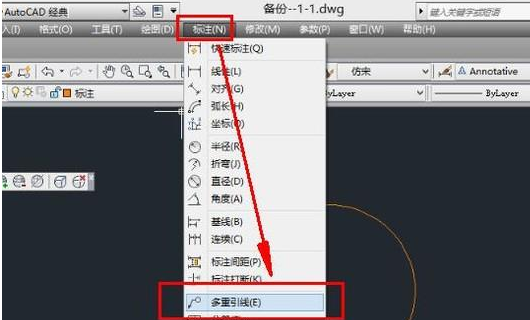

2、点击菜单栏“标注”--“多重引线”。

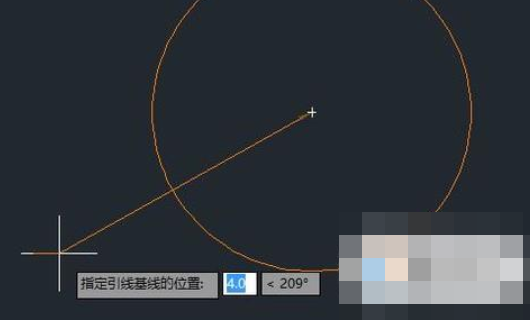

3、“指定引线箭头的位置”，本次指定为圆心。

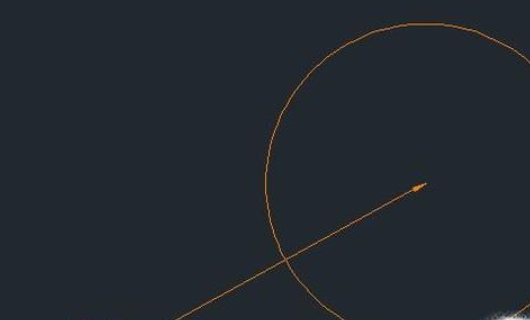

4、使用带箭头的直线标注完毕。
