CAD平面推拉门如何画？

一般用字母tlm表示，一般就是两个矩形，加一箭头。不论是卫生间，还是不规则储物间，只要是换上推拉门，再狭小的空间都不被浪费，折叠式推拉门甚至还能100%开启，不占一分的空间。从使用上看，推拉门无疑极大地方便了居室空间分割和利用，其合理的推拉式设计，满足了现代生活所讲究紧凑的秩序和节奏。

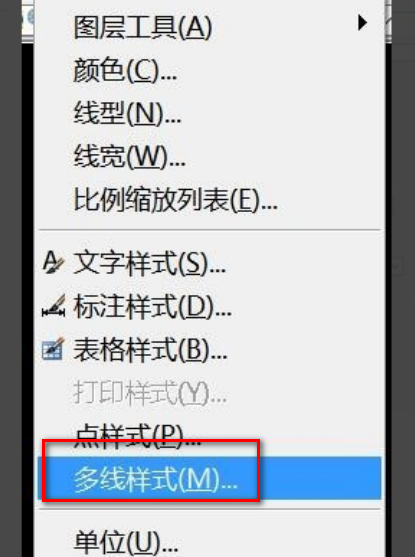

1、打开CAD点击，格式——多线样式。进入设置面板。

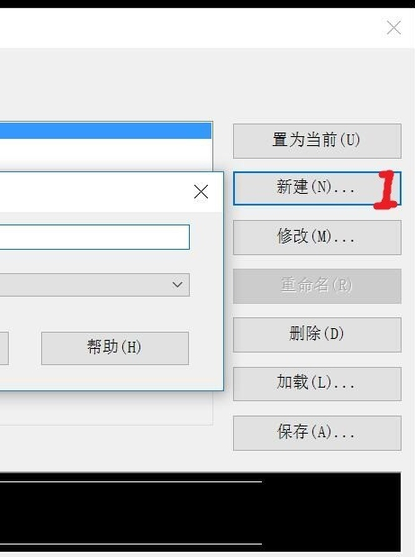

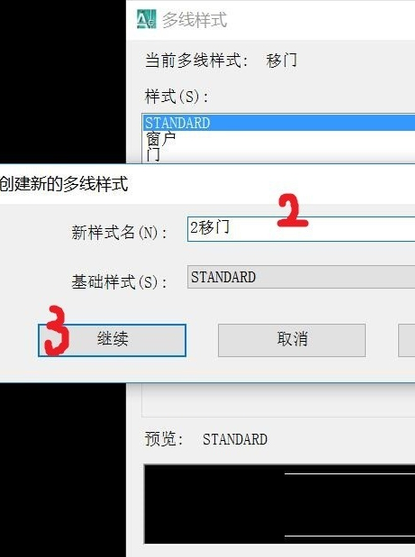

2、这时会弹出一个多线样式面板，点击新建，这时会弹出设置新的多线样式面板，写上样式名（2移门），点击继续。如下图所示的顺序。

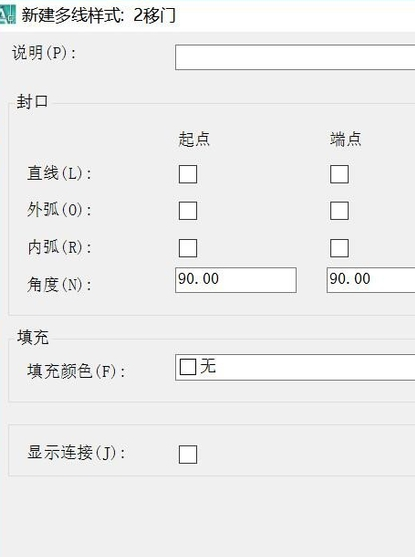

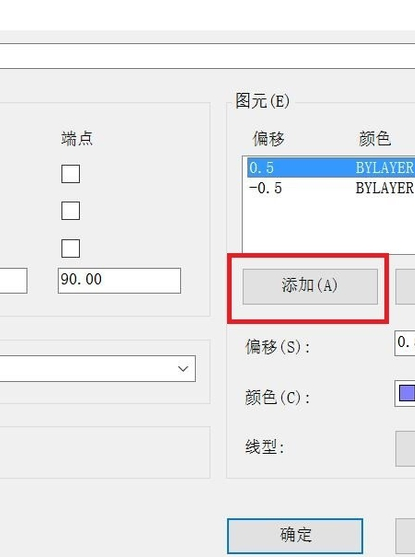

3、这时会弹出一个，设置多线样式的面板。连续点击三次添加。

4、如下图所示，现在共有5个，待设置的图元。

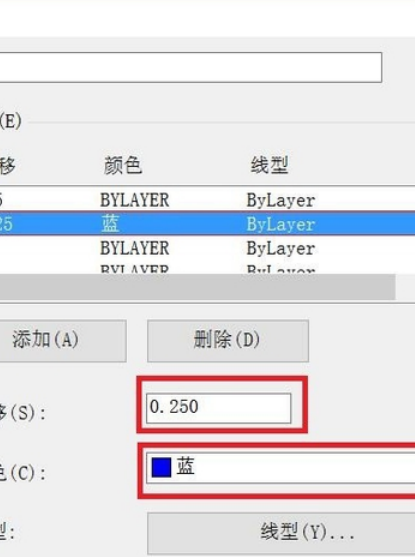

5、先设置2~4的图元信息。将鼠标在第二个图元上点击一下，在下面红色框里输入信息。偏移：写0.25，颜色，选择蓝色。颜色根据个人需要。

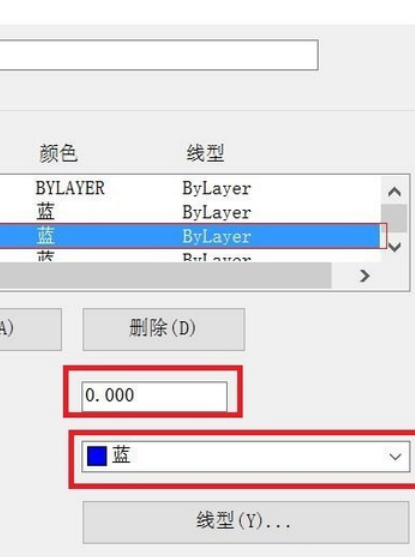

6、依照第五个步骤依次设置第三，第四个图元。第三个图元，偏移：写上0，颜色，选择蓝色。第四个图元，偏移：写上 -0.25，颜色选择蓝色。

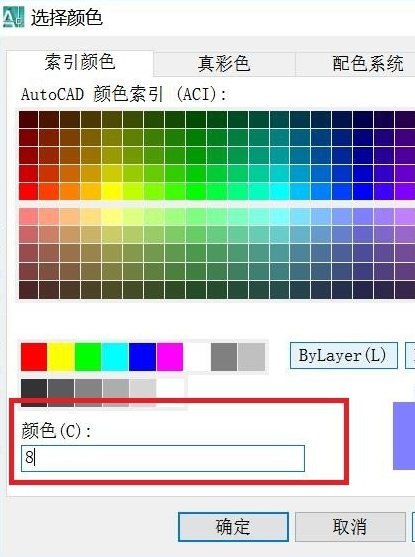

7、设置第一和第五个图元，将鼠标在第一个图元上点击一下，偏移量不变，为0.5，颜色选择灰8，如下图所示来设置颜色。

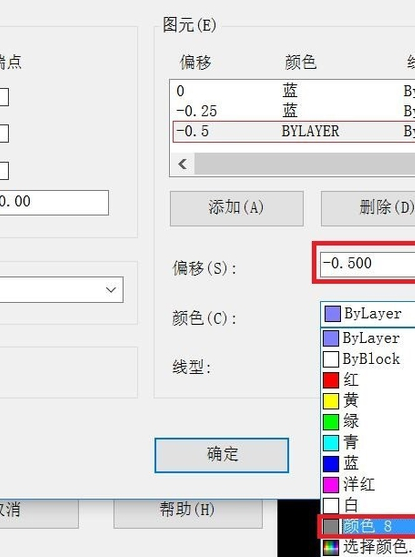

8、最好设置第五个图元，如上步骤，偏移量不变，为 -0.5 ，颜色如第一个图元为灰8。点击确定。

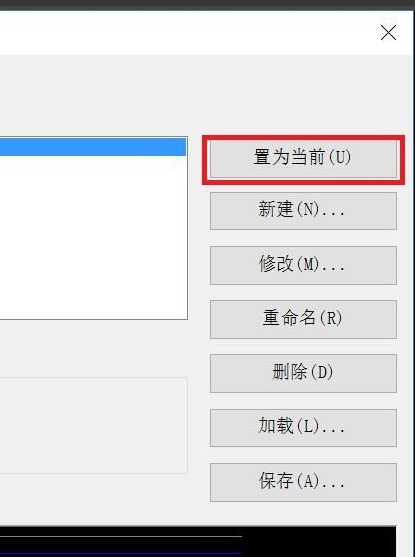

9、确定之后会回到最初的面板，点击刚设置好的《2移门》，点击置为当前。点击确定。

10、接下来画移门。输入ml，点击空格，如左下角所示，s比例那一项是墙厚的意思，输入s，点击空格，输入230，点击空格。

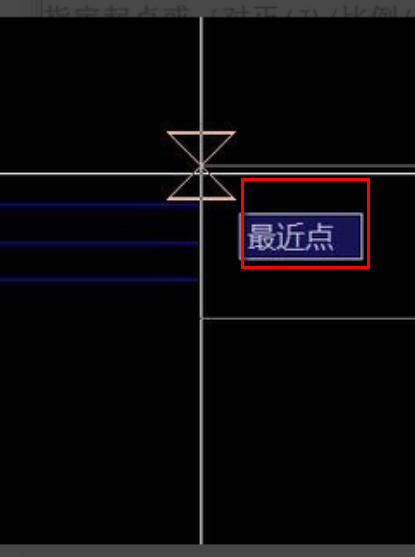

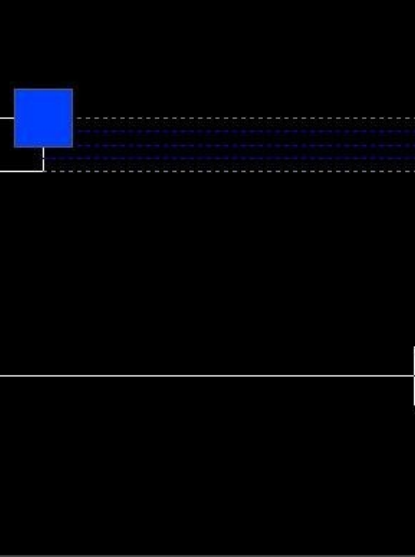

11、鼠标点击移门门洞的左上角，鼠标向右移动，点击右上角。这时基本形状出来了。点击刚画的多线，输入x，点击空格。进行打散。

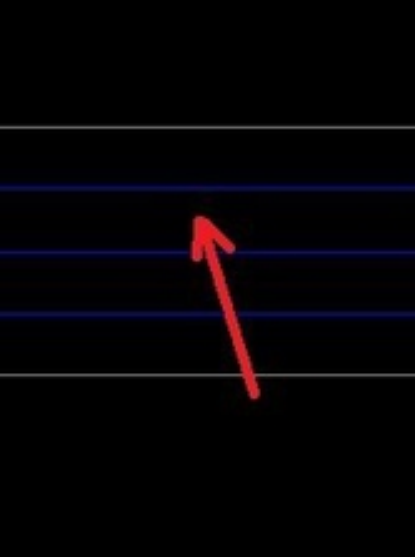

12、线的颜色设置为蓝色。输入快捷键rec（画矩形命令），空格。如下图箭头所示的画个矩形，矩形边缘为刚画线的中点。以此画出第二个矩形。

13、点击上下两条蓝色的线，删除（快捷键e）。如下图所示选中的两条线。

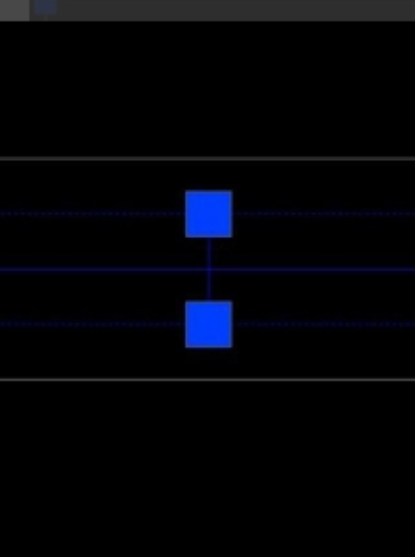

14、如下图所示，移门就画好了。这个经过前期设置好了，后面就可以直接去用的。
