CAD立体图形切割

SUbtract 命令

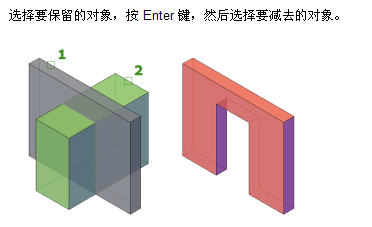

可以通过从另一个重叠集中减去一个现有的三维实体集来创建三维实体。

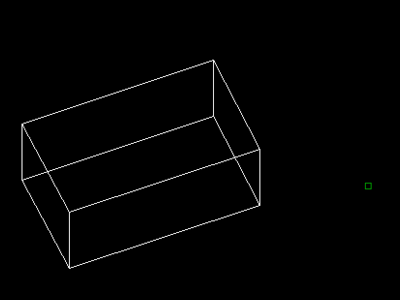

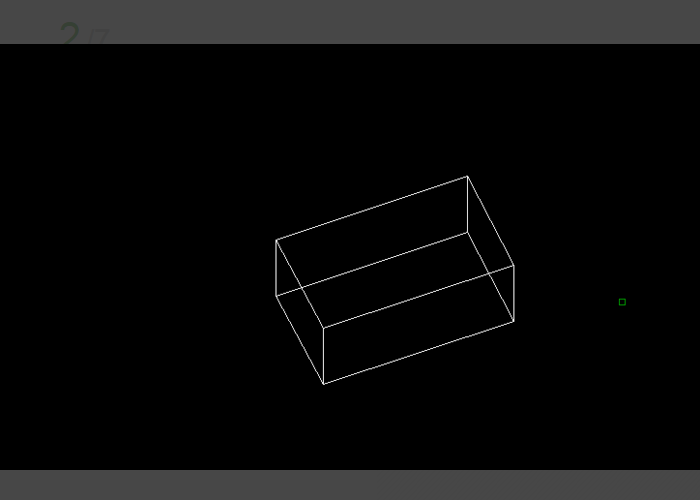

1、我们绘制一个简单的图形并绘制一个三维图形。

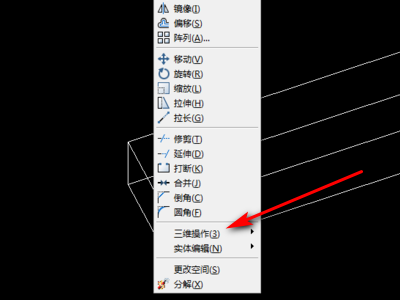

2、然后在modify列中，找到子选项3D操作，cut功能。

3、选择之后，我们将选择要切割的对象，我们将选择要绘制的实体图形。

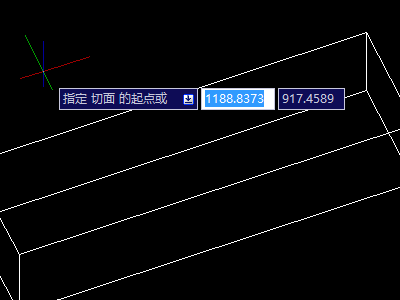

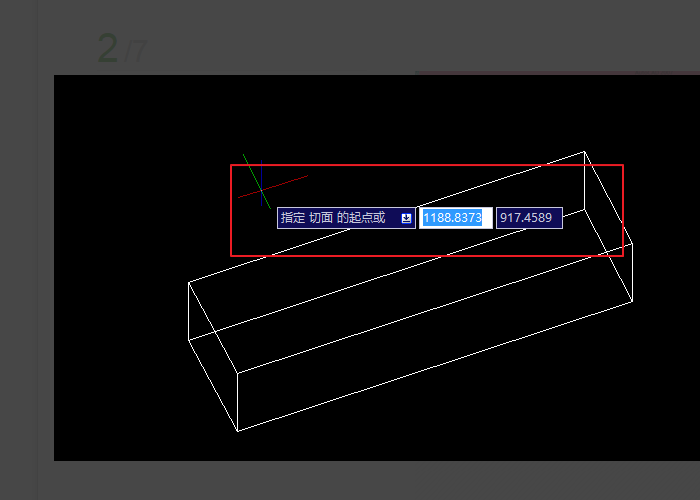

4、提示我们指定要切割的起点，我选择中点，然后选择第二点，我也选择中点，然后提示我们选择我们需要的那一面。

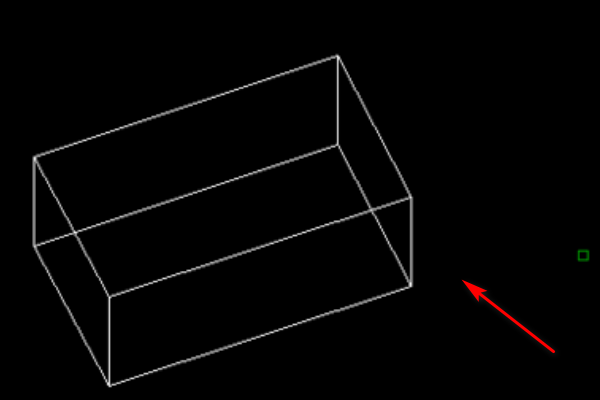

5、之后就完成了立体图形的切割，发现图形比以前小一半。效果如下。

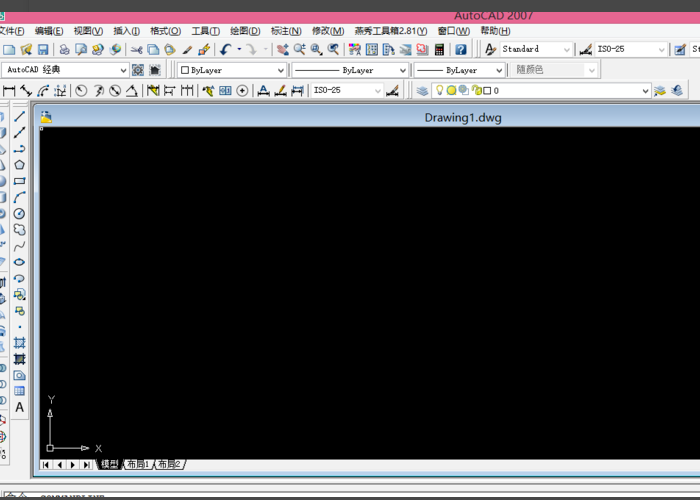

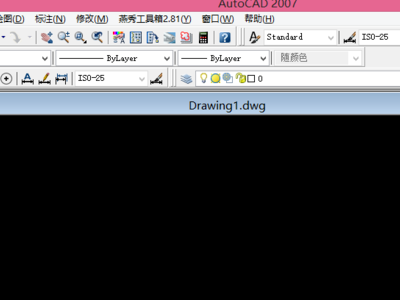

1、首先我们来打开自己电脑上所使用的CAD软件。

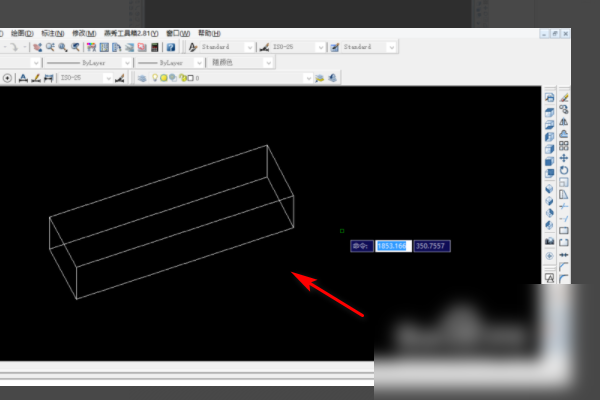

2、我们来画一个简单的图形，画个立体图形。

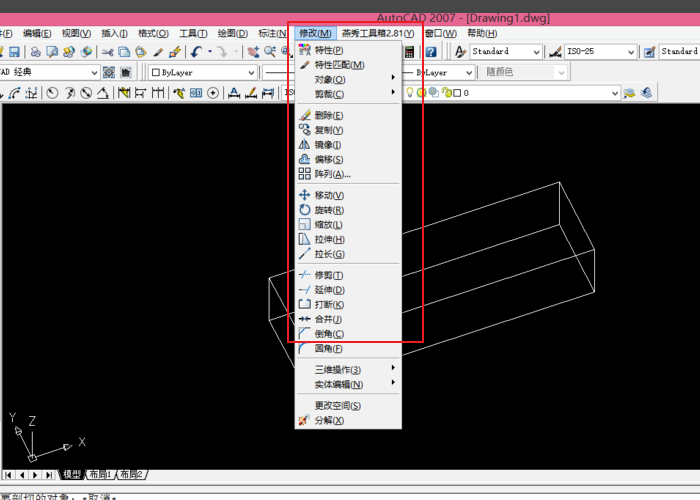

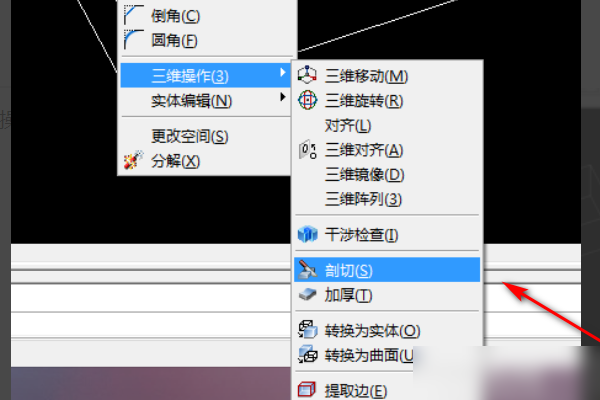

3、接着在修改一栏，找到子选项三维操作，剖切功能。

4、选定以后会让我们选择所要剖切的对象，我们来选择画的这个立体图形。

5、提示我们指定要剖切的起点我选择中点，再选择第二个点，我也选择了中点，之后提示我们选择需要的一面。

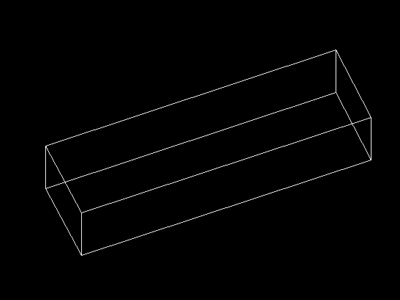

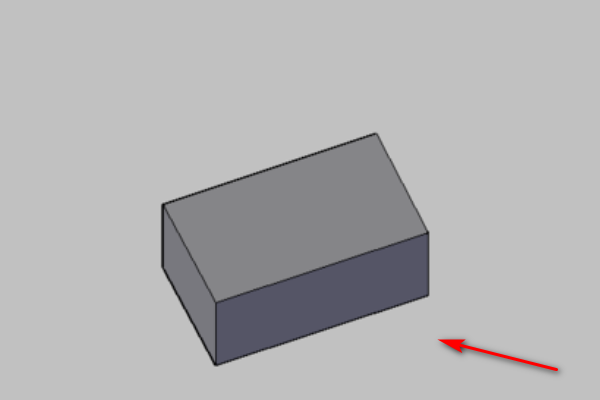

6、在三维里看到的就会如下图，比以前小了一半。

1、首先打开电脑上所使用的CAD软件。

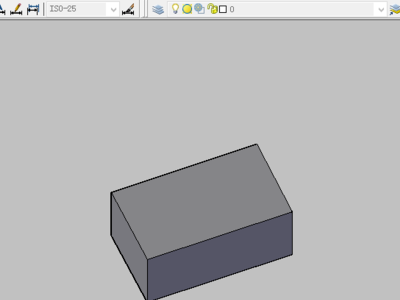

2、画一个简单的图形，画个立体图形吧。

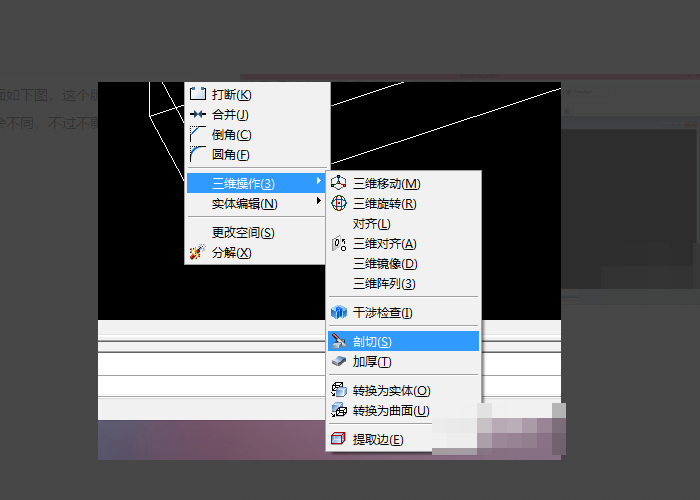

3、接着在修改一栏，找到子选项三维操作，剖切功能。

4、选定选择所要剖切的对象，来选择画的这个立体图形，选择角度和起点。

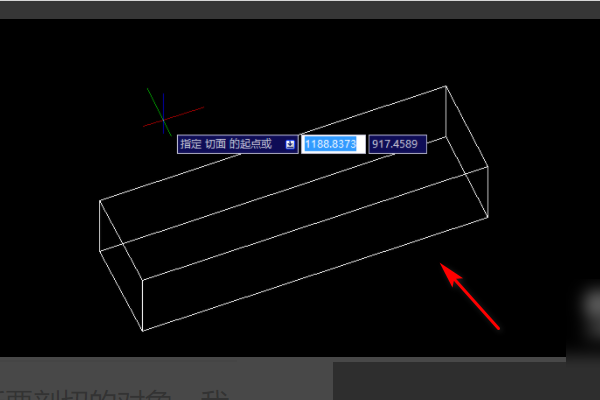

5、提示指定要剖切的起点我选择中点，再选择第二个点，之后提示选择需要的一面。

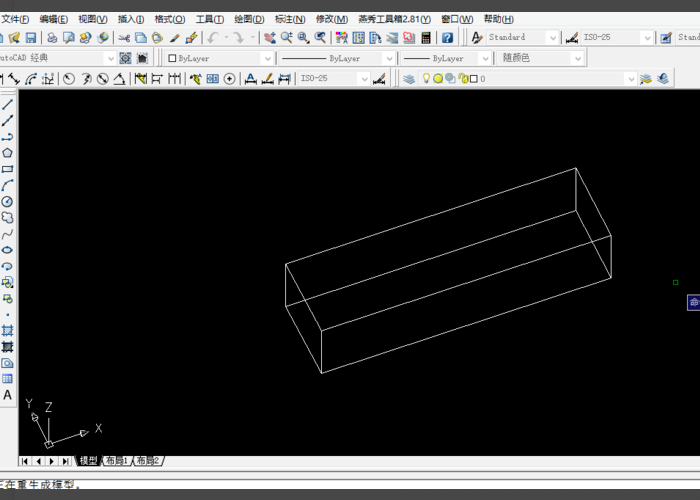

6、在三维里看到的就会看到，切割完成。
