CAD如何生成断面图？

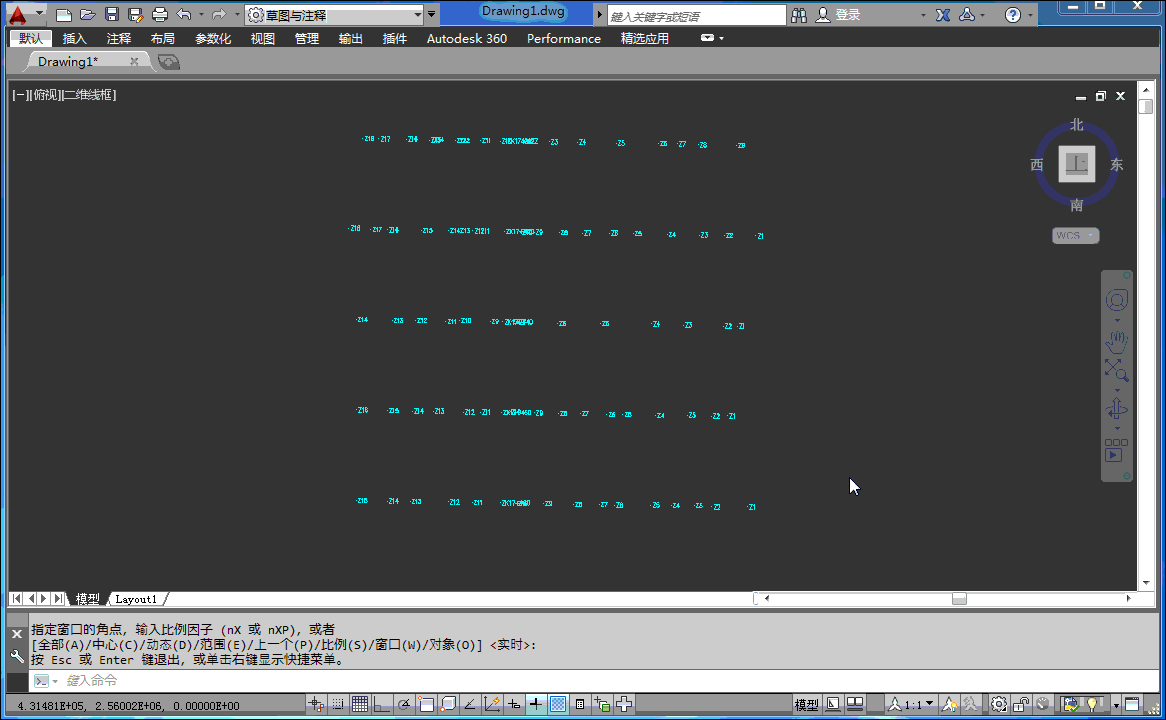

有专门的将断面坐标转换成平距和高差程序，gPS或全站仪野外测量横断面点时可以随意测量断面点坐标（记录好每个断面的中桩号，不用考虑测设顺序，每个断面不漏点就行了），这样野外测量较方便快捷，测量完后，内业将其断面点展到CAD中，然后用以下两款程序就可以快速得到纬地格式的平距和高差数据形式，这数据常用于一些道路设计软件绘制断面图。此两款程序演示如下：

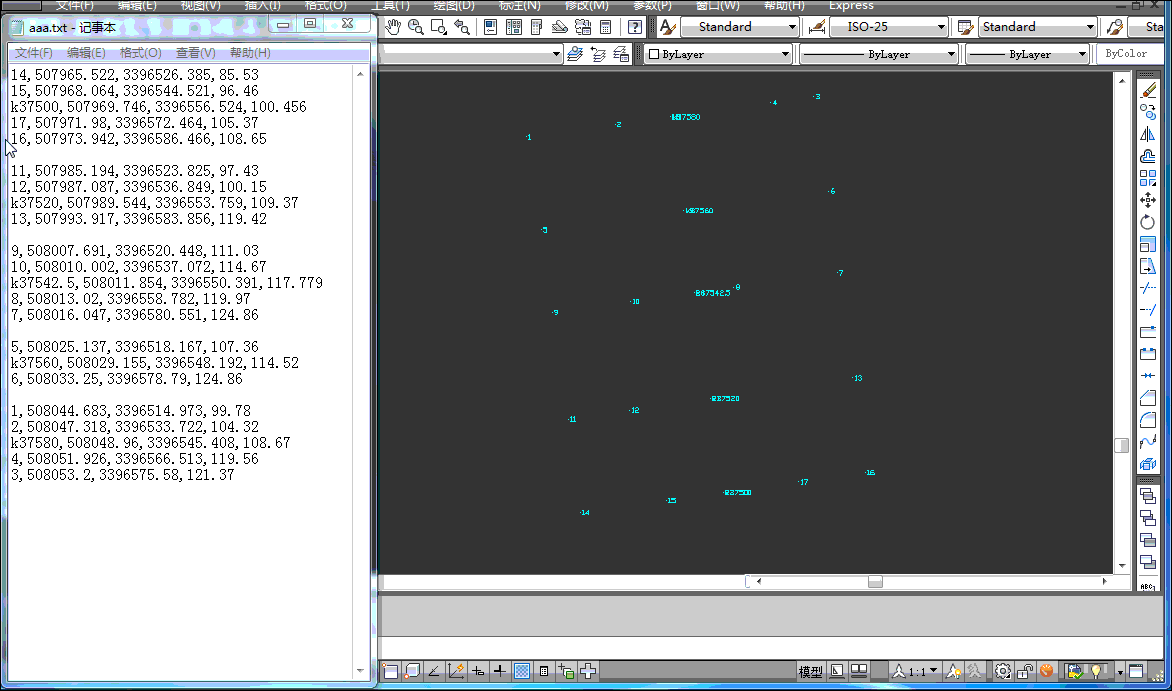

1、按顺序提取横断面坐标点程序，演示下如下：

2、将断面点坐标转换成平距和高差形式

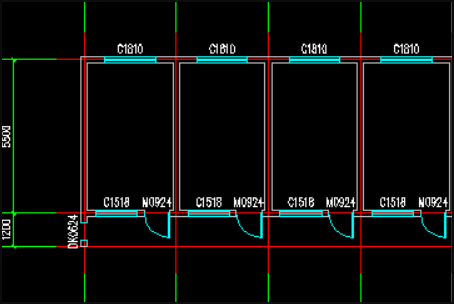

1、首先我们在打开的软件中打开一个有平面图的工程。

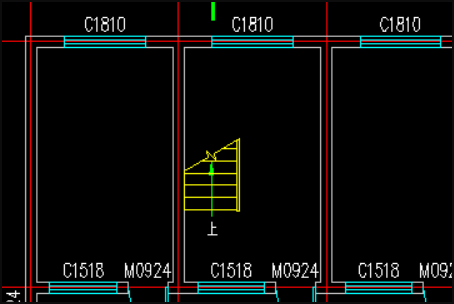

2、然后我们在其中绘制楼梯和剖切符号，

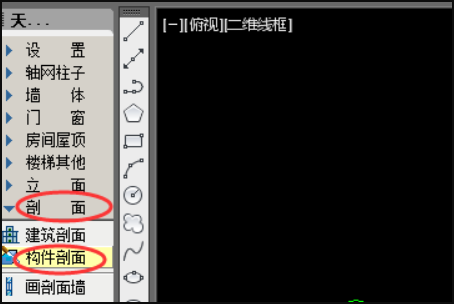

3、然后我们用绘制剖面图的方法来会在楼梯的断面，点击工具栏中的剖面构建剖面。选择绘制的剖切符号。

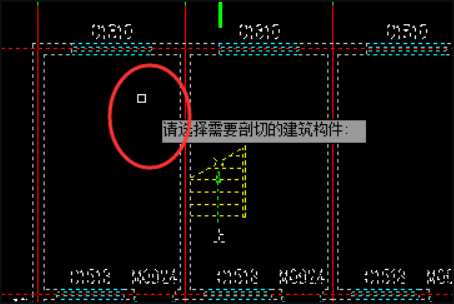

4、然后我们用框选选择我们需要会在建筑物的平面图；选择完毕后点击右键确定。

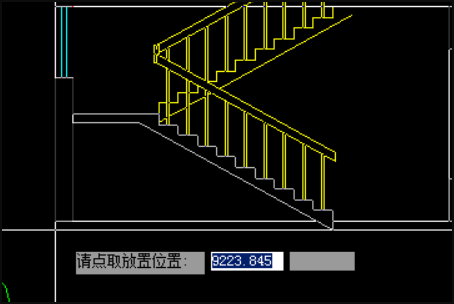

5、然后在合适的为位置点击我面生成的里面图形。

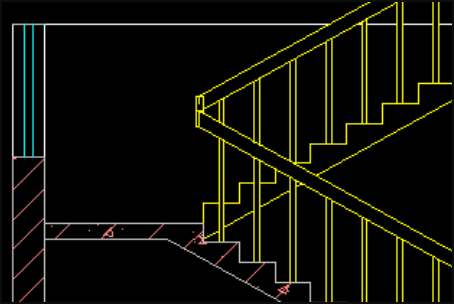

6、最后在图像中填充混凝土和砌体的图案填充，这样断面图绘制完成。
