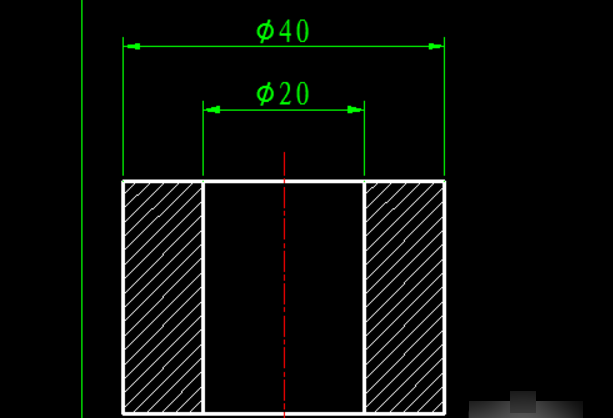

1、先画一个圆环物体，标注：以外圆为基准，要求内圆同轴度在0.1 mm以内。

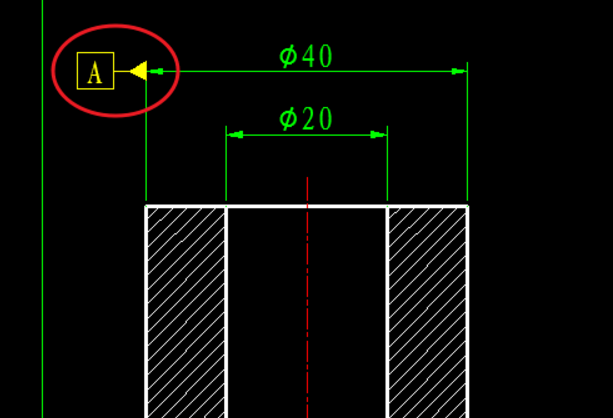

2、在外圆直径尺寸线上标注基准符号。

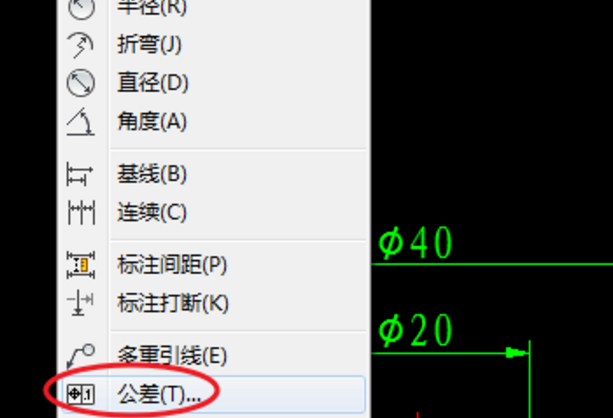

3、在标注中点击点击【公差】，进入几何公差（形位公差）标注界面。

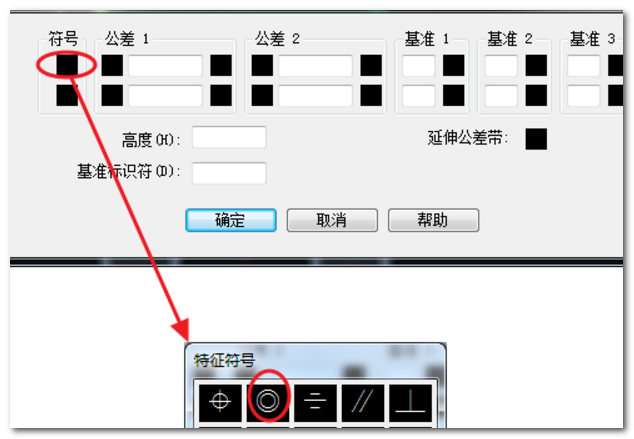

4、点击“符号”下面的黑框，选择几何公差（形位公差）的类别，即选择需要标注的几何公差符号。

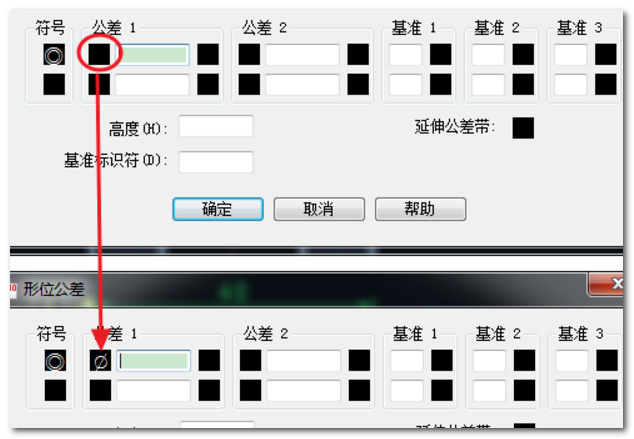

5、点击“公差”下面的黑框，可以激活直径符号。

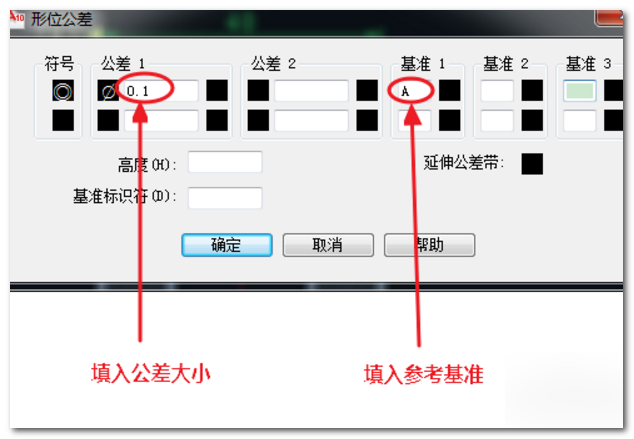

6、填入公差尺寸数字以及基准符号。填写完毕后，点击确定，几何公差的框格就会出现在光标附近跟随光标移动。

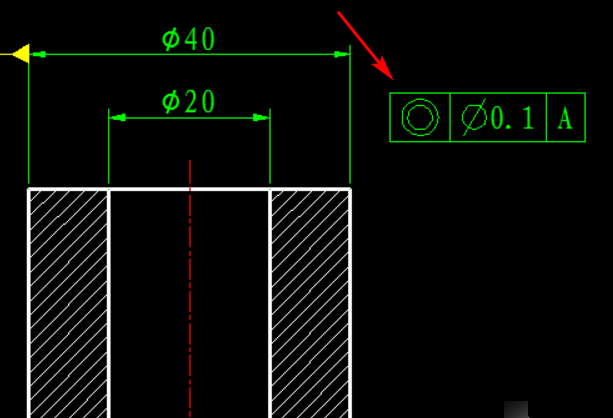

7、选择合适位置，单击鼠标左键，几何公差的框格即固定位置，显示在绘图区。

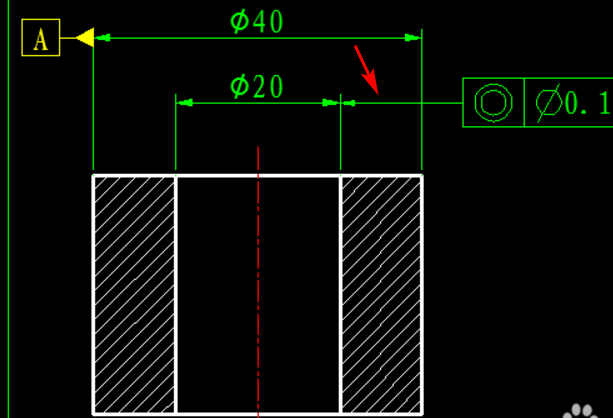

8、最后，添加指引线，将几何公差指向我们需要标注的尺寸线。至此，几何公差（形位公差）的标注就完成了。
形位公差：输入命令tolerance(英文的意思就是公差)
里面有形位公差的符号等
其余的直接在CAD里面自己画
譬如引线：输入le
