溜溜问答 > 平面设计 > CAD问答 > 如何把CAD模型中的图放到布局里？
kiss mayue
kiss mayue
邀请你来回答
1007人阅读 2020-08-25

如何把CAD模型中的图放到布局里？

我要回答
2个回答

关于CAD模型建模的图，放到布局里的，这个肯定是你需要建好相应的布局，然后才能把CAD的模型拿到布局里面去

查看全部
2020-08-25
赞 回复 采纳

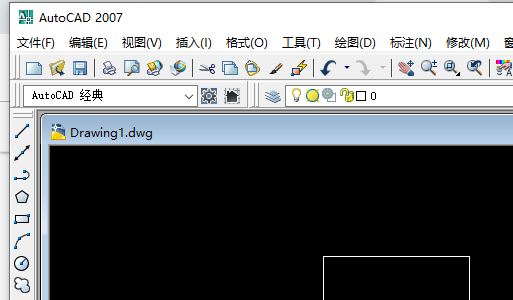

1、电脑打开AutoCAD2007版本软件。

如何把CAD模型中的图放到布局里？

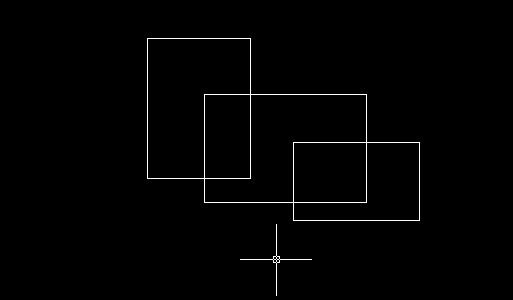

2、打开CAD之后，在模型中画好图形。

如何把CAD模型中的图放到布局里？

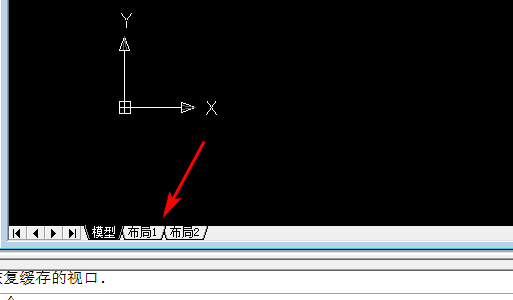

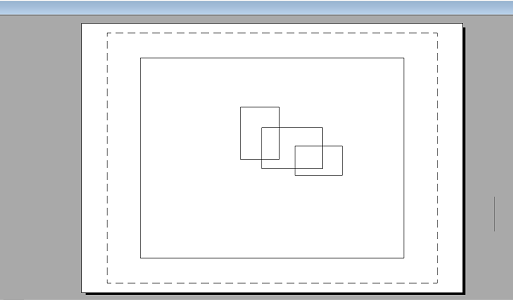

3、画好图形后，点击底部的布局，系统自动将图形载入布局界面中。

如何把CAD模型中的图放到布局里？

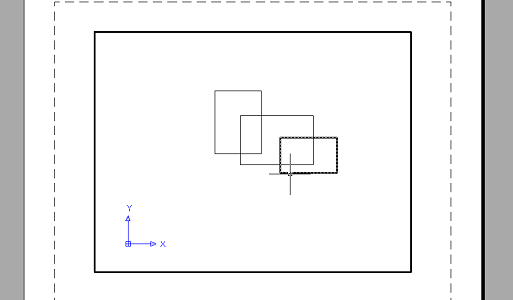

4、计入布局页面，可以鼠标双击布局内空白处调整图形大小或者位置。

如何把CAD模型中的图放到布局里？

5、调整好位置和大小之后，鼠标双击布局外空白处确定就可以了。

如何把CAD模型中的图放到布局里？

查看全部
2020-08-25
赞 回复 采纳

相关问题

怎么把CAD图纸中布局里的图放到模型里面？
共3条回答 >
Jessica林： 可以用chspace命令，然后圈选布局所有图形，好了，布局到模型的转换好了，就连标注都是完美的
赞 (27) 回复
CAD如何把模型中部分图放到布局里？
共2条回答 >
Sherry： 在布局里新创建一个视口，双击这个视口，进入该布局的视口模型空间，装入模型空间的视图，这时候，视口装的是全部模型空间的视图，用缩放，平移等命令，就可以调整模型的位置，大小，还可以用单独的打印比例。
赞 回复
怎么把CAD模型中的图放到布局里？
共2条回答 >
零点效果图装饰公司： 1、电脑打开AutoCAD2007版本软件。2、打开CAD之后，在模型中画好图形。3、画好图形后，点击底部的布局，系统自动将图形载入布局界面中。4、计入布局页面，可以鼠标双击布局内空白处调整图形大小或者位置。5、调整好位置和大小之后，鼠标双击布局外空白处确定就可以了。
赞 回复
CAD中如何把在布局里的图放到模型里？
共2条回答 >
游游： 上面这个人干什么呢,真是的!模型转换到布局直接点窗口左下角的布局1,布局2,等等就可以了转到布局了!第一次转到布局的时候会跳出打印窗口,点取消就可以了!还有,布局里是把模型里的东西全部显示在布局里面,可以先把布局里的东西全部删除掉,然后到模型里面复制你想放在布局里的局部到布局里粘贴下,最好装个虚拟打印机,在布局里面打印下,让你想显示的内容能缩放到整个界面上来!
赞 回复
CAD怎么把模型里的图放到布局里啊？
共2条回答 >
马加圻： 在模型空间画完图后，点击作图区左下角的“布局1”选项卡，就进入布局空间，一般会提示打印设置（指定打印机等），默认创建一个视口。视口中显示模型空间的物体。如果合适可以直接打印了。另：调整布局空间视口的显示内容和比例的方法：命令ms，点击视口，用命令zoom、pan、三维动态观察器等，操作和模型空间里的一样.....完成后，命令PS，可以打印了。
赞 (17) 回复
