溜溜问答 > 平面设计 > CAD问答 > CAD画三角形如何画？？
kiss mayue
kiss mayue
邀请你来回答
185人阅读 2020-08-25

CAD画三角形如何画？？

边长是90，70，50
我要回答
2个回答

如果只给三边边长
可以先画好一条直线
然后以这条直线的两端点为圆心
分别以另外两边长为半径
画圆交与一点
最后连接交点与直线两端点

查看全部
2020-08-25
赞 回复 采纳

工具/原材料

CAD2018版、电脑。

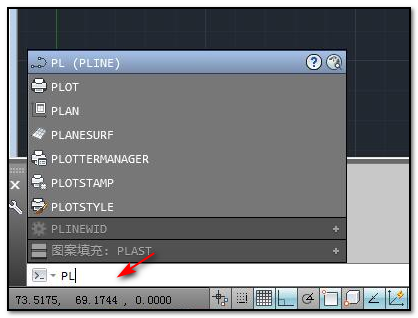

1、打开CAD软件以后，在命令栏里输入“pl”直线命令并回车；

CAD画三角形如何画？？

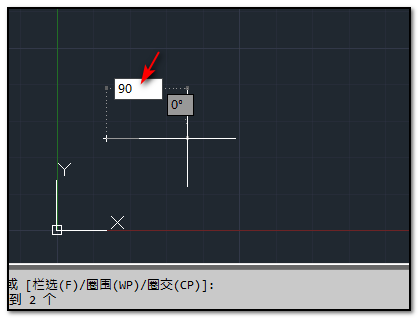

2、直线命令启动后，先输入直线的距离“90”画出一条直线；

CAD画三角形如何画？？

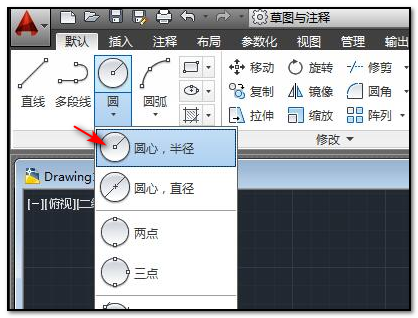

3、直线画好以后，在点击“圆心”命令下的“圆心半径”的功能；

CAD画三角形如何画？？

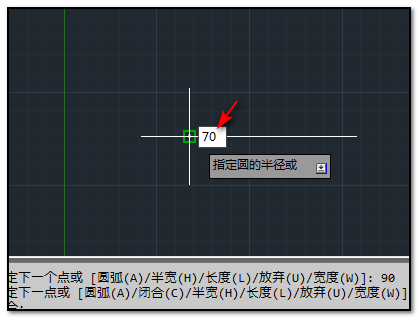

4、此时先点击直线的一端并在数字框里输入“70”的命令并回车；

CAD画三角形如何画？？

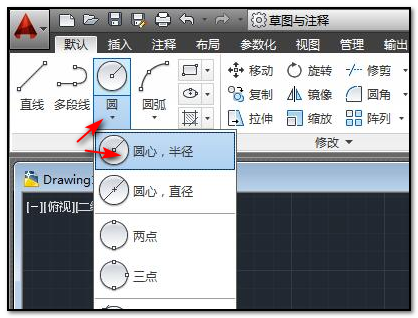

5、画好一个圆以后，同时再选择上方的“圆心半径”的命令；

CAD画三角形如何画？？

6、在点击直线的另一端并在数字框里输入“50”并回车；

CAD画三角形如何画？？

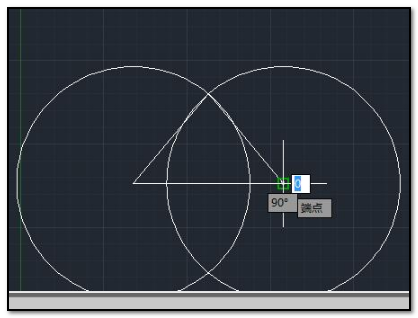

7、此时两个圆已经画好，在输入“pl”直线命令以后，只需要把圆的交点连接起来即可；

CAD画三角形如何画？？

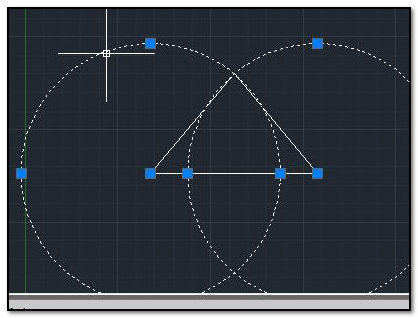

8、此时在对两个圆进行选中并删除即可完成三角的绘制。

CAD画三角形如何画？？

查看全部
2020-08-25
赞 回复 采纳
