CAD布局如何设置为a3大小啊，？

1.首先必须对图框进行了解，在界面中的图纸比例是否为标准图框。a3纸张大小为420*297mm，在打印时需换算相应的打印比例。

2.确定打印比例后，选择文件-打印或者ctrl+p,出现打印操作界面

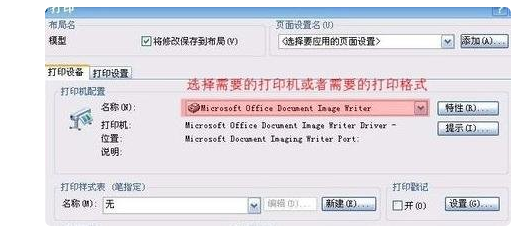

3.在红色区域选择的打印机或者需要的打印格式

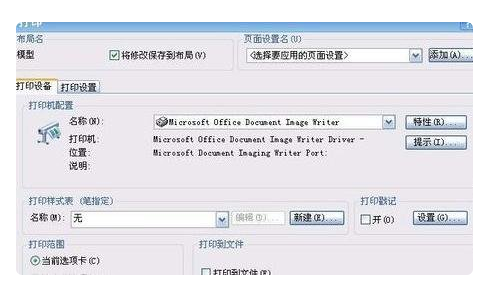

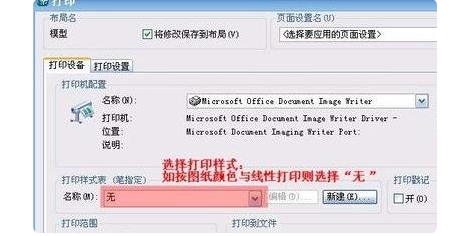

4.选择打印样式，如果按照图纸的颜色和线性打印，则选择“无”

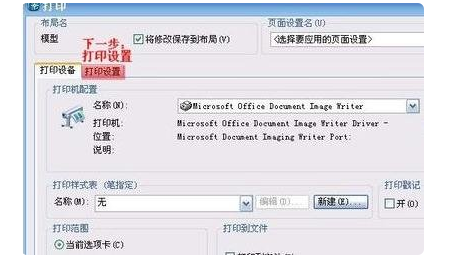

5.点击打印设置

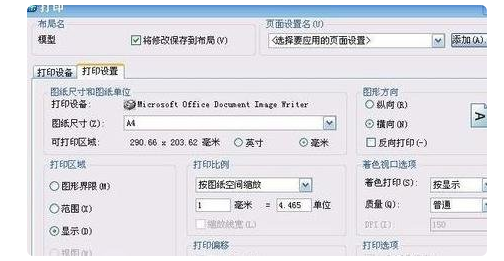

6.进入打印设计界面

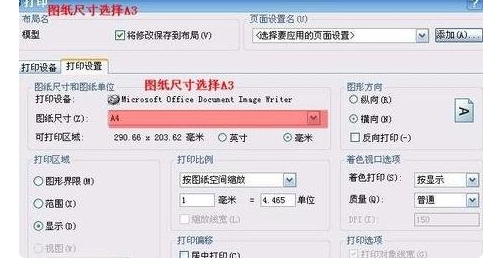

7.图纸尺寸选择a3

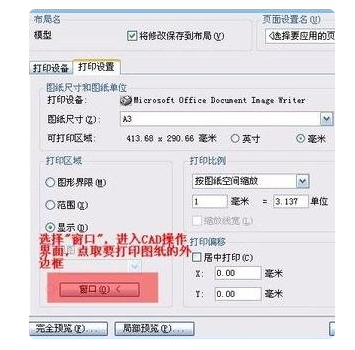

8.选择窗口界面，将进入CAD操作界面，将鼠标点击要打印图框的对角线边缘

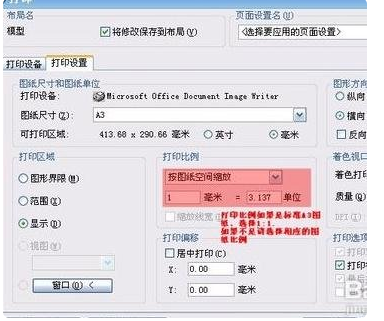

9.选择打印比例，如果图框是标准a3纸张大小(420*297)则选择比例为1，如果不是选择对应比例

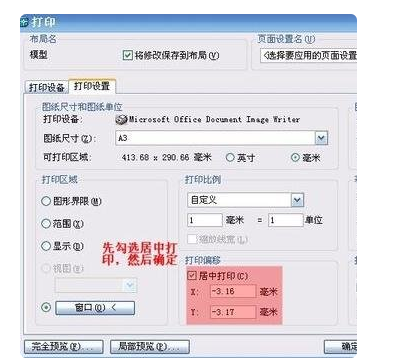

10.勾选居中打印，之后点击确定按键

CAD布局设置为a3大小的步骤如下：

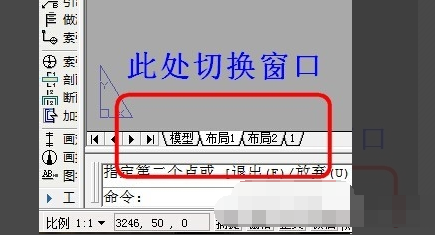

1.将【模型】窗口切换成【布局】窗口。

2.将标准图框拖到布局里面（图幅尺寸为420mm×297mm）。

3.单击【视图】-【视口】-【新建视口】命令。

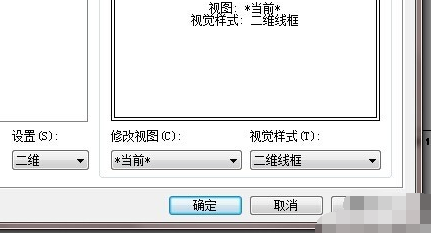

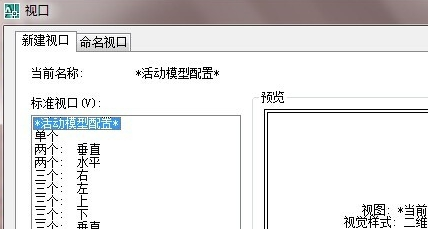

4.弹出【新建视口】对话框，单击【确定】，然后在桌面的空白处画一个矩形框就行了。这样就解决了CAD布局设置为a3大小的问题了。
