溜溜问答 > 平面设计 > CAD问答 > CAD中的倒角的标注如何标注？
kiss mayue
kiss mayue
邀请你来回答
468人阅读 2020-08-25

CAD中的倒角的标注如何标注？

具体的倒角是如何编辑的
我要回答
2个回答

图一这是最常见的一种倒角标注方法，另外图二这种也有部分公司在用

CAD中的倒角的标注如何标注？

1.首先需要用到引线工具快捷键le,也可以在“标注”中找到“引线”。

CAD中的倒角的标注如何标注？

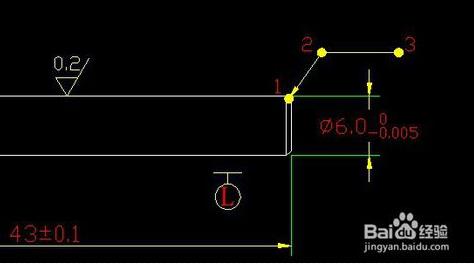

2.按提示输入三个点，对应的就是这三个点，后面有要求文字输入，不建议输入。

CAD中的倒角的标注如何标注？

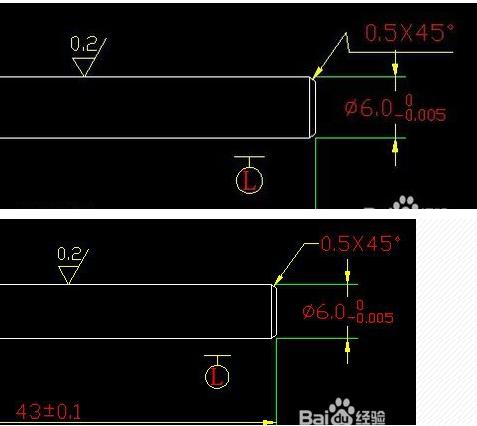

3.输入的效果是这样的，当然也可以改成这样，但总体来说，不实用。

CAD中的倒角的标注如何标注？

4.然后是文字的输入，一般直接复制出任意一个其它标注，用x直接打散，其它删掉，留下文字。

CAD中的倒角的标注如何标注？

5.把文字复制过来，更改成需要的值。

查看全部
2020-08-25
赞 回复 采纳

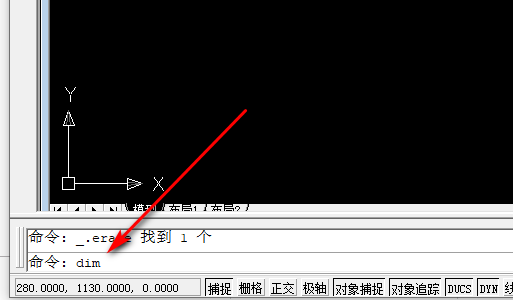

1、打开CAD，在命令栏中输入命令dim，然后按空格键确定。

CAD中的倒角的标注如何标注？

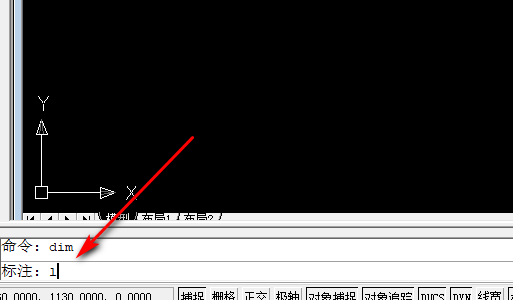

2、输入命令之后，再输入l，按空格键确定。

CAD中的倒角的标注如何标注？

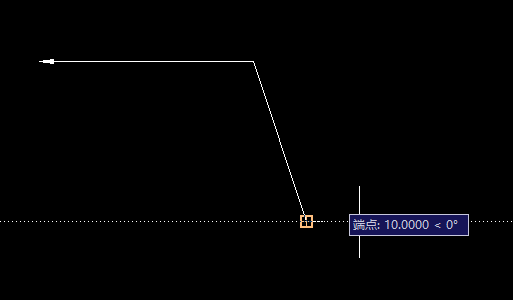

3、确定l命令之后，需要几个点就点几下，然后按空格键确定。

CAD中的倒角的标注如何标注？

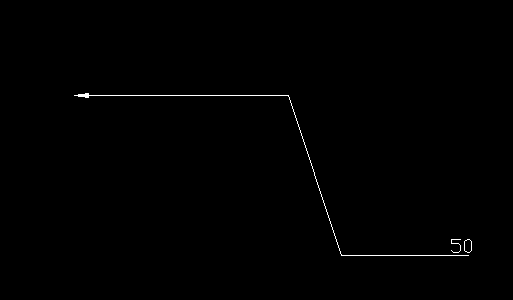

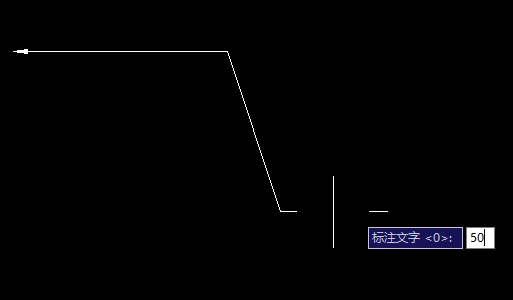

4、画好倒角之后，输入标注文字。

CAD中的倒角的标注如何标注？

5、输入标注文字之后，直接按回车键确定就可以了，倒角标注就做好了。

CAD中的倒角的标注如何标注？

查看全部
2020-08-25
赞 回复 采纳
