机械制图中圆角倒角如何标注？
2个回答

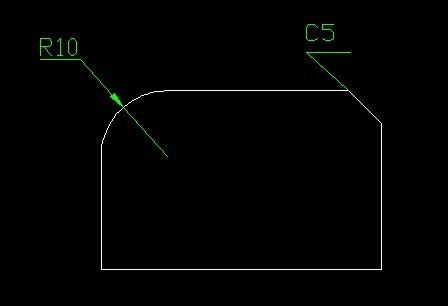

标注实例，供参考：
查看全部
2020-08-25
这是规定的标法为倒角大小×倒角度数°。当倒角度数为45°时，可简化标为c倒角大小，所以说2×45°可简化为c2，也就是说2×45°与c2的标注是一个意思。
c2就是2×45°，通俗地讲，倒角处会形成一个直角三角形，角度为45°，直角边的长度为2 。这是零件的一种工艺结构。
在gb/t4458.4-2003《机械制图—尺寸注法》中关于倒角5.9条是这样规定的：45°的倒角可标注成c2的样式，非45°倒角应在图上单独标出角度，并单独标出长度，而不能标成2×30°的样式。
在gb/t16675.2-1996《技术制图简化表示法第2部分：尺寸注法》中规定：在不致引起误解时，零件图中的倒角可以省略不画，其尺寸也可简化标注。
查看全部
2020-08-25
相关问题
机械制图中，倒角怎么标注？
共5条回答 >
豆腐花。：
是0.5。1、打开CAD，在命令栏中输入命令dim，然后按空格键确定。2、输入命令之后，再输入l，按空格键确定。3、确定l命令之后，需要几个点就点几下，然后按空格键确定。4、画好倒角之后，输入标注文字。5、输入标注文字之后，直接按回车键确定就可以了，倒角标注就做好了。
kiss mayue邀请你来回答
CAD 机械制图 倒角标注的问题
共4条回答 >
袁溪萌：
2-XX，前面的2一般是指各数，虽然是一次加工而成的，图还是详细一点的好，我一般给老外的图纸，都尽量画清楚标清楚，外国人理解能力和我们不一样，还是有必要标清楚些的
大宅_郭新岳邀请你来回答
CAD中的倒角和圆角如何操作？
共2条回答 >
晒晒：
1、首先打开CAD，在菜单中选择工具栏的圆角工具。2、接着根据命令行中的提示，输入r+空格，这时会提示输入半径值，这里输入100+空格确认。3、然后，这时回到画图区域，依次点击直角的两个边。如此圆角就成功了。这是一个半径为100的圆角。红线的两个边为100。4、最后选择倒角，点击选中倒角工具。5、接着根据命令行的提示，输入d+空格，这时提示输入倒角的距离输入第一个值为200+空格，第二个300，并+空格确认。6、最后回到绘图区，点击直角的两条相邻的边，这样依次点击。如此直角两边分别为200、30....
kiss mayue邀请你来回答
机械制图中，倒角如何标注？
共2条回答 >
Miss.乾：
图纸中零件的倒角共有：倒棱，孔口倒角，轴端倒角以及去锐边毛刺等几种。标注方法如下：1、倒棱又称倒外棱，比如一方块，共有12条外棱，图中如写有倒棱c0.5，则这12条外棱均应做成0.5*45°的倒角处理。2、孔口倒角孔口包括圆形孔口和异行孔口，图纸中如写有孔口倒角c0.5,那么零件所有孔口均应做0.5*45°的倒角处理;如果仅是局部要求，则应以特指的标示方法示出。3、轴端倒角指一根轴的两端的倒角，对于阶梯轴，如果想用文字指出，则必须写上轴肩倒角。假如一阶梯轴，设计者要求所有的轴肩以及轴两端的肩部都....
kiss mayue邀请你来回答
CAD怎么倒角圆角怎么标注？
共1条回答 >
海底崖：
我们都知道图纸上的建筑是由各种几何图形进行叠加，不可否认的是有的图形并不是我们想象中的那么容易进行绘制。在绘图中当然也是出现这一些不规则图形，例如圆角、倒角的绘制。怎么标注CAD中绘制的倒角与圆角？具体的操作步骤演示如下：第一步：在我们的电脑桌面上方找到迅捷CAD编辑器图标，之后在CAD编辑器操作界面上方找到新建图标；当然你直接进行点击文件—新建命令同样可以。第二步：在界面的左侧有着我们所进行绘制图纸的工具，界面中也有着绘图窗口。如果你有着丰富的经验也可以直接在界....
啊超邀请你来回答
?
