溜溜问答 > 平面设计 > CAD问答 > CAD中我将线粗设置为粗的，为什么看不出来线粗的？
kiss mayue
kiss mayue
邀请你来回答
299人阅读 2020-08-25

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

我要回答
2个回答

在CAD界面下面有一栏，正交，极轴，对象捕捉，线宽之类的，点一下线宽就显示了

查看全部
2020-08-25
赞 回复 采纳

CAD中将线粗设置为粗的不显示是因为未打开显示线宽，具体解决步骤如下：

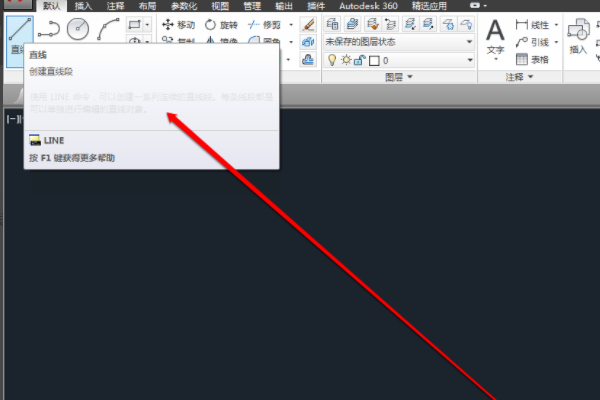

1、我们利用CAD的线条工具，在CAD中绘制一个线条。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

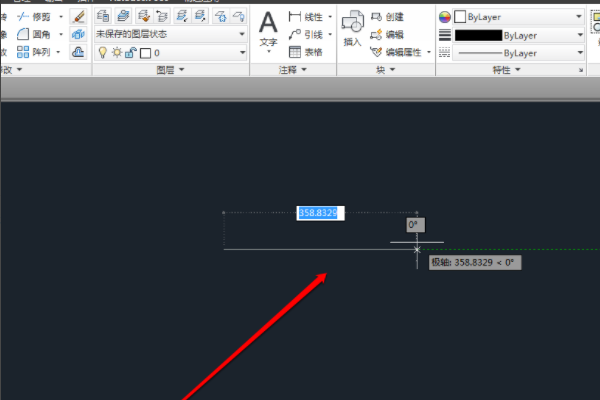

2、我们点击直线工具以后，将鼠标移动CAD页面中，进行绘制线条。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

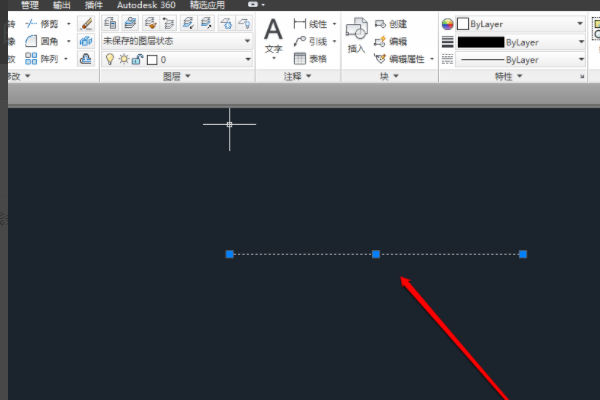

3、线条绘制完成以后，点击线条进行选中线条。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

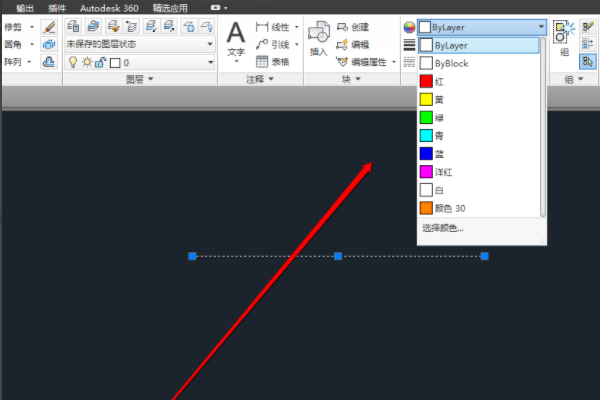

4、线条一般会呈现默认的颜色，我们可以进行选择线条的颜色。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

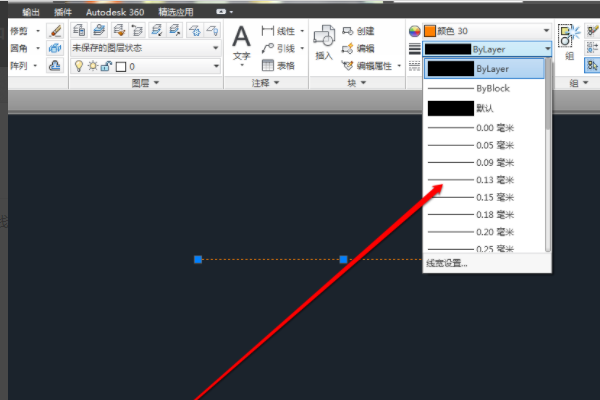

5、然后进行选择线条的，宽度。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

6、在线条宽度的设置位置，点击线宽设置按钮。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

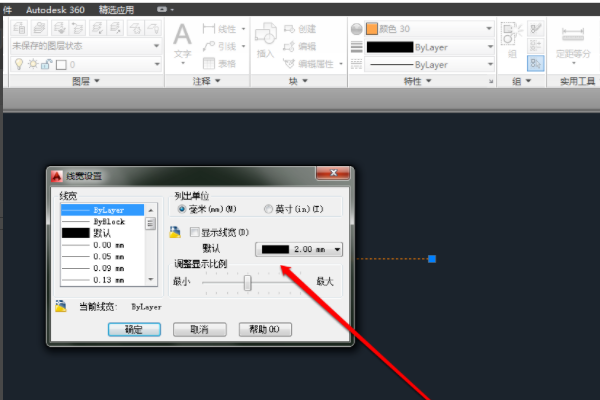

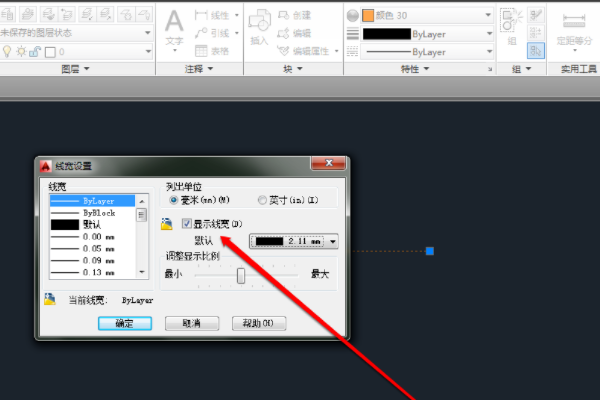

7、进入线宽的设置页面，点击显示线宽按钮。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

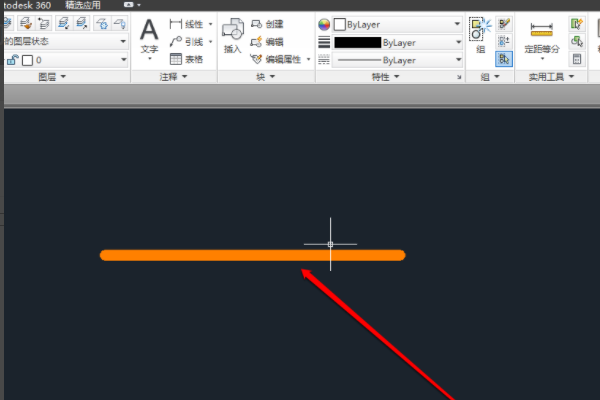

8、关闭线宽的页面，我们在CAD的页面，就可以看到线条变宽了。

CAD中我将线粗设置为粗的，为什么看不出来线粗的？

查看全部
2020-08-25
赞 回复 采纳

相关问题

SU为什么有的线粗？
共3条回答 >
Land： 1、打开su软件，打开你的模型，一团黑乎乎的线，让模型整个看着好烦躁。2、窗口-默认面板-风格-编辑。3、不勾选轮廓线，已经比刚开始的要好看多了。4、不勾选出头，看这个接头的地方好光滑了。5、我们试试不勾选边线的效果，比较奇怪，而且也不好捕捉，就是你要在中间或者其他地方再继续操作，已经捕捉不准，画出来的线也看不见。6、留边线就可以了，其他的不要勾选。
赞 (36) 回复
CAD默认线粗多少？
共1条回答 >
緣份dё忝╰空： 图层一般是有多少种线型就分多少层,比如,粗实线层,细实线层.中心线层.剖面线层.标注层等等.线宽设定的与机械制图课本上讲的线型和线宽就可以了,也可以只设定一个粗实线为0.5,其余都为0.25左右
赞 回复
CAD多段线为什么是粗的？
共1条回答 >
王胜： 这个多段线的宽度跟你开启或关闭线宽不是同一种类型！关闭开启线宽的作用是对一些图形线的显示大小，看起来比较直观而已！而多段线的宽度是实实在在的一条线的直接宽度，跟显示没关系！你所碰到的问题是在画多段线时，多段线里面命令内有个“宽度”被设置了大小，所以当你画了多段线的起点后，看命令行，输入“W”就是宽度了，把这个值设置为0，就行了！
赞 回复
CAD粗等线体怎么设置？
共1条回答 >
A༺YK严文龙²º¹⁷㍿༻： 1、打开CAD这款软件，进入CAD的操作界面。2、在该界面内找到直线命令。3、使用软直线命令，在绘图区里绘制一条线段，并将改线段选择起来。4、在菜单区里找到线宽选项。5、点击线宽选项，在其下拉列表里找到线宽预设，现在我们需要的线宽。6、点击选择的线宽，可以看到我们绘制的线段就加粗了。
赞 (11) 回复
CAD为什么有的线粗有的线细？
共0条回答 >
