溜溜问答 > 平面设计 > CAD问答 > CAD动态块怎么xy不同比例拉伸？
流逝的夏天
流逝的夏天
邀请你来回答
333人阅读 2021-07-13

CAD动态块怎么xy不同比例拉伸？

我要回答
1个回答

CAD的动态块是通过基本功能来改变外形的

比如拉伸，以及缩放

对于一个非对称块，拉伸的功能是不可能让整个块按某个比例来变化的

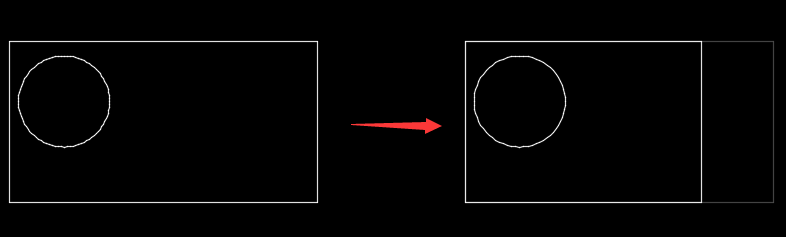

比如下图

CAD动态块怎么xy不同比例拉伸？

左边的图形可以通过拉伸变成右边的图形

但二者在x轴上不可能存在什么比例关系

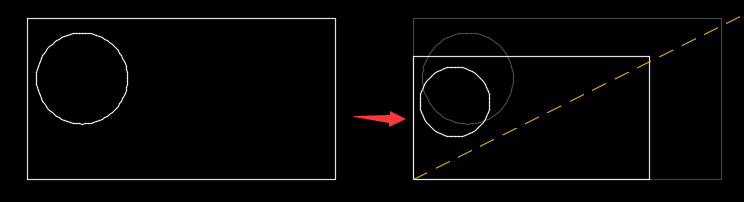

如果需要让二者存在比例关系，只能通过缩放实现

CAD动态块怎么xy不同比例拉伸？

但缩放是整体进行的，并不能仅影响一个轴

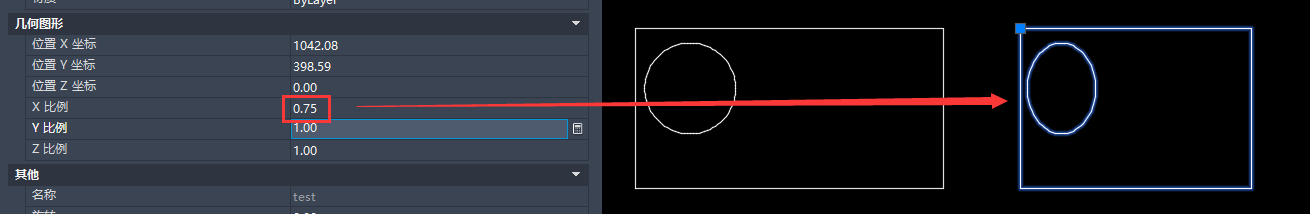

一般来讲，如果只想影响某一个轴上的外观尺寸

可以通过组成普通块，然后改变在某一个轴上的比例来实现

CAD动态块怎么xy不同比例拉伸？

查看全部
2021-07-13
赞 回复 采纳

相关问题

CAD缩放xy不同比例怎么缩放？
共1条回答 >
Nocker： 做成块b，然后插入块i，在对话框中设置xy比例即可。如果不能分别设置，回头去看创建块的时候是否选择了统一比例
赞 回复
怎样把CAD动态块的门拉伸成不同尺寸？
共1条回答 >
@： 我通常选择一个基准点，然后确定，如拉线，大小等，或偏移，在最后冲刺阶段，在过去的这一点的确切尺寸，位置
赞 回复
CAD动态块怎么从中间拉伸的动态教程？
共1条回答 >
融： 用拉伸命令拉伸(slit)AutoCAD二维平面制图中常用命令，通过拉伸边线是图形变形达到使用者的目的。命令形状就是一个直角的梯形左边是虚线。在偏移下面一点。使用方法:进入块编辑点击命令以后把你需要的那一个边从右往左出现绿色背景全部框选起来。框选的时候你要拉伸的边必须全部在绿色背景之中(重点、必须这样)。从左往右出现的是蓝色背景我们不需要。如果框选的有多的。按住SHIFT不放点击框选多了的。框选完成以后回车输入要拉伸的距离。
赞 (20) 回复
CAD动态块有孔怎么拉伸？
共1条回答 >
Q： 1、打开AutoCAD，然后画一个矩形。2、画好矩形后，点击工具栏中的视图，然后点击三维视图。3、点击三维视图后，选择一个等轴测视图。4、点击选择等轴测视图后，图形就会转换成三维视图。5、点击工具栏绘图-建模-拉伸。6、点击拉伸后，选择对象，空格键确定。7、空格键确定后，直接拉伸图形就可以了。
赞 (26) 回复
cAD动态块拉伸?
共0条回答 >
娟娟： 如果你是拿来别人的动态拉伸块想改变拉伸尺寸的话那就打开特性面板，选中这个块看它的属性，应该在最后的列表中有拉伸数值，在哪里输入你要的长度
赞 回复
